CT 600 MX

prodotti / LINEE DI TRONCATURA A TAGLIO ANGOLARE play video

Descrizione prodotto

LINEA DI TRONCATURA A SPINTORE PER TAGLI ANGOLARI
IL TAGLIO OTTIMIZZATO

CT600 MX è una linea di troncatura a spintore elettronico con completa ottimizzazione e difettazione del legno.
Grazie al suo piano rotante rappresenta la soluzione ottimale per tutte le esigenze di taglio dritto (90°) e angolare (+/- 70°)
sia per la lavorazione a barra singola che per pacchi.
Il nuovo profilo spintore scorre su guida lineare e pattini a sfere. Sistema d’avanzamento a cremagliera, pignone e motore brushless
per garantire la massima precisione. Capacità in spinta di una tavola o di un pacco fino a 250 kg.
L'architettura software si appoggia su un controllo elettronico Beckhoff con monitor touch-screen da 12” ad alta risoluzione,
interfaccia grafica 3D semplice ed intuitiva con sistema operativo Windows.
Le liste di taglio possono essere create direttamente sul software a bordo macchina oppure importate tramite connessione
a porte di rete ethernet o USB.
Il software permette di ottimizzare automaticamente la lista di taglio per ridurre gli scarti e ottimizzare il processo di lavorazione
secondo 4 criteri : massima lunghezza, minimo scarto, sequenza e priorità.
Una fotocellula consente la misurazione automatica del pezzo da tagliare (funzione OPTI).
Una seconda fotocellula rileva i segni fluorescenti per l'eliminazione di nodi e difetti (funzione OPTI PLUS).
Possibilità di integrare alla linea di troncatura stampanti per etichette e stampanti a getto d'inchiostro.
A richiesta è possibile implementare sistemi di carico e scarico automatici che fungono da polmone.
In definitiva è la macchina perfetta per i clienti più esigenti, flessibile ma con alte capacità produttive.
E' il punto di riferimento per i produttori di imballaggi speciali, pavimenti in legno, case in legno (Truss e Pareti a telaio)
realizzazione di casseforme per l’edilizia e arredamenti per interni ed esterni.
Dati Tecnici arrow_drop_up
Diagramma di taglio
SEZIONE DI TAGLIO CON LAMA A 0°

MASSIMA ALTEZZA E MASSIMA LARGHEZZA

SEZIONE DI TAGLIO CON LAMA RUOTATA 45°

MASSIMA ALTEZZA E MASSIMA LARGHEZZA

SEZIONE DI TAGLIO CON LAMA RUOTATA 80°

MASSIMA ALTEZZA E MASSIMA LARGHEZZA

Caratteristiche tecniche Unità di taglio
Diametro lama
600 mm
Velocità rotazione lama
2600 rpm
Potenza motore lama
kW 7,5 (HP 10)
Azionamento lama
Automatico ad azionamento pneumatico
Rotazione del piano di lavoro
-70° 0° +70° (+/- 80° opzionale)
Precisione di rotazione
+/- 0,2 mm
Altezza piano di lavoro
1000 mm
Inclinazione piano di lavoro
8°
Sezione minima di taglio
20 x 10 mm
Pressione massima di esercizio
6 bar
Bocche di aspirazione
3 x Ø100 mm - 1 x Ø120 mm
Peso netto
1200 kg
Caratteristiche tecniche Spintore
Capacità di carico
da 3000 a 14000 mm
Velocità massima
120 mt / min
Velocità massima di posizionamento
120 mt / min
Velocità massima di ritorno
120 mt / min
Precisione di posizionamento
+/- 0,4 mm
Peso massimo delle tavole
250 kg
Ciclo esecuzione taglio
4 secondi

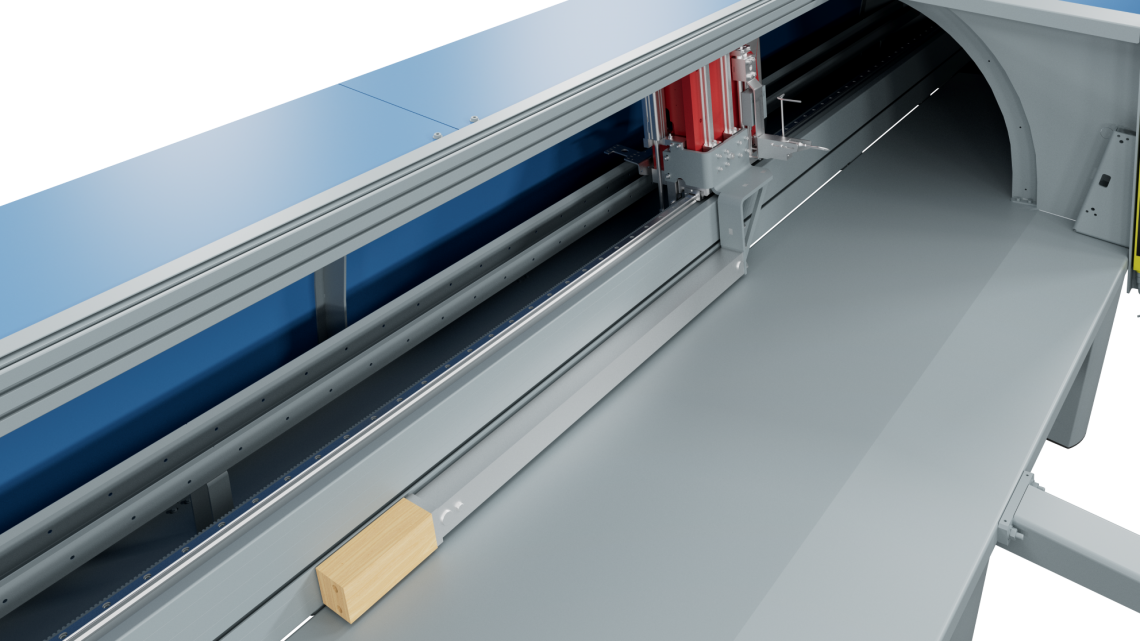

SPINTORE ELETTRONICO

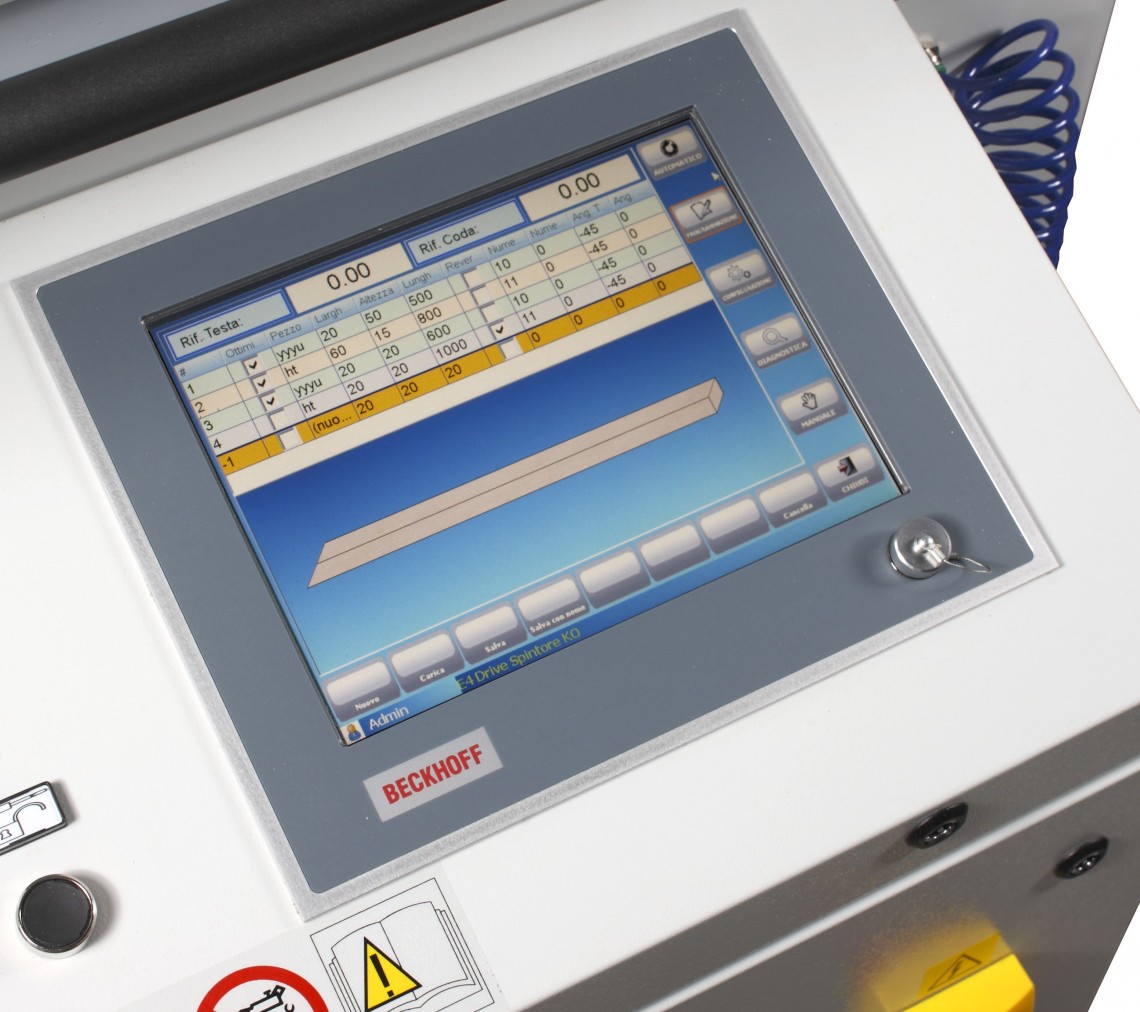

CONTROLLO ELETTRONICO BECKHOFF
