CT 600

prodotti / LINEE DI TRONCATURA A TAGLIO ANGOLARE play video

Descrizione prodotto

LINEA DI TRONCATURA A SPINTORE PER TAGLI ANGOLARI
IL TAGLIO OTTIMIZZATO

CT600 è una linea di troncatura a spintore elettronico con completa ottimizzazione e difettazione del legno.
Grazie al suo piano rotante rappresenta la soluzione ottimale per tutte le esigenze di taglio dritto (90°) e angolare (+/- 70°)
sia per la lavorazione a barra singola che per pacchi.
Lo spintore è realizzato con un sistema d’avanzamento a cremagliera, pignone e motore brushless per garantire
la massima precisione di taglio.
L'architettura software si appoggia su un controllo elettronico Beckhoff con monitor touch-screen da 12” ad alta risoluzione,
interfaccia grafica 3D semplice ed intuitiva con sistema operativo Windows.
Le liste di taglio possono essere create direttamente sul software a bordo macchina oppure importate tramite connessione
a porte di rete ethernet o USB.
Il software permette di ottimizzare automaticamente la lista di taglio per ridurre gli scarti e ottimizzare il processo di lavorazione
secondo 4 criteri : massima lunghezza, minimo scarto, sequenza e priorità.
Una fotocellula consente la misurazione automatica del pezzo da tagliare (funzione OPTI).
Una seconda fotocellula rileva i segni fluorescenti per l'eliminazione di nodi e difetti (funzione OPTI PLUS).
Possibilità di integrare alla linea di troncatura stampanti per etichette e stampanti a getto d'inchiostro.
A richiesta è possibile implementare sistemi di carico e scarico automatici che fungono da polmone.
In definitiva è la macchina perfetta per i clienti più esigenti, flessibile ma con alte capacità produttive.
E' il punto di riferimento per i produttori di imballaggi speciali, pavimenti in legno, case in legno (Truss e Pareti a telaio)
realizzazione di casseforme per l’edilizia e arredamenti per interni ed esterni.
Dati Tecnici arrow_drop_up
Diagramma di taglio

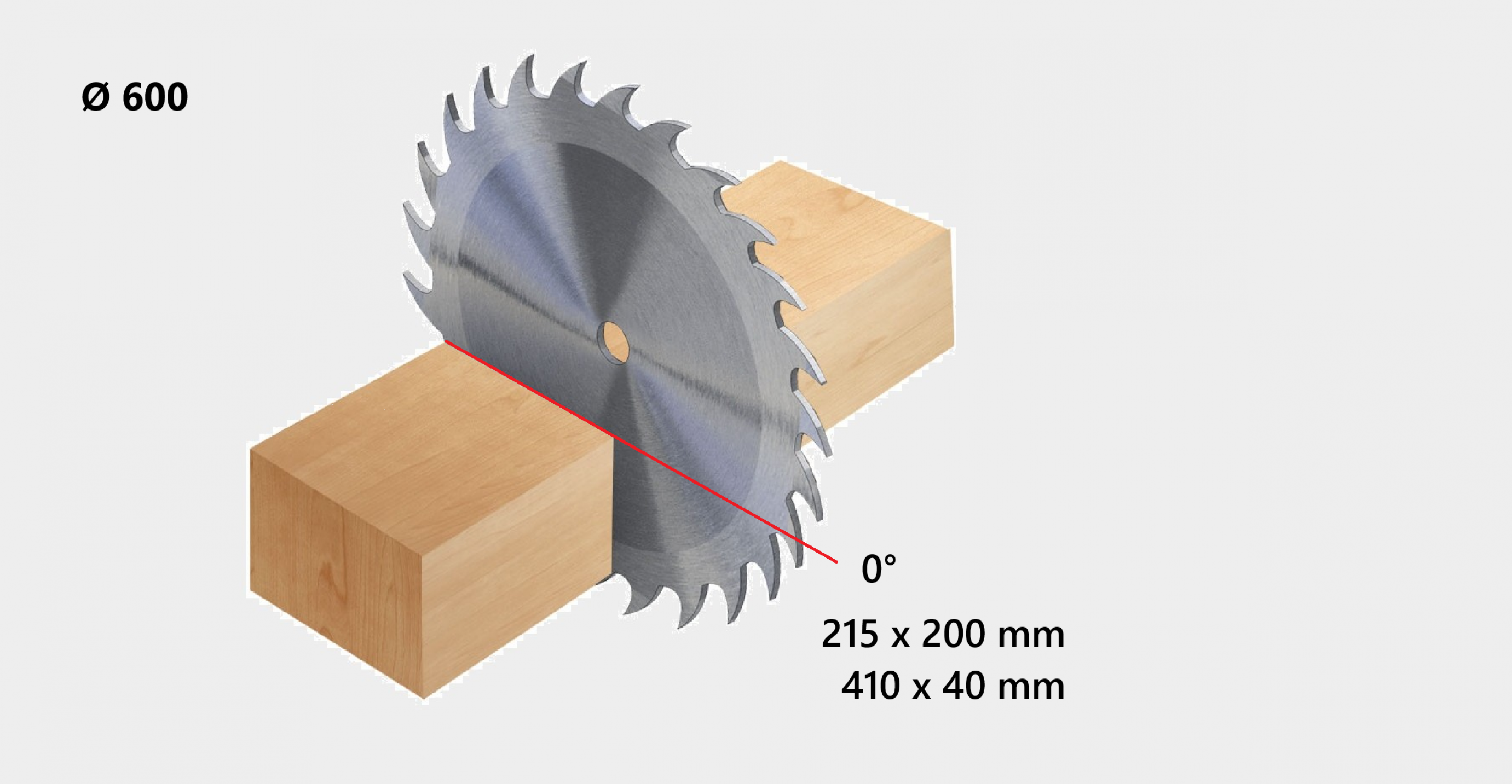

SEZIONE DI TAGLIO CON LAMA A 0°

MASSIMA ALTEZZA E MASSIMA LARGHEZZA

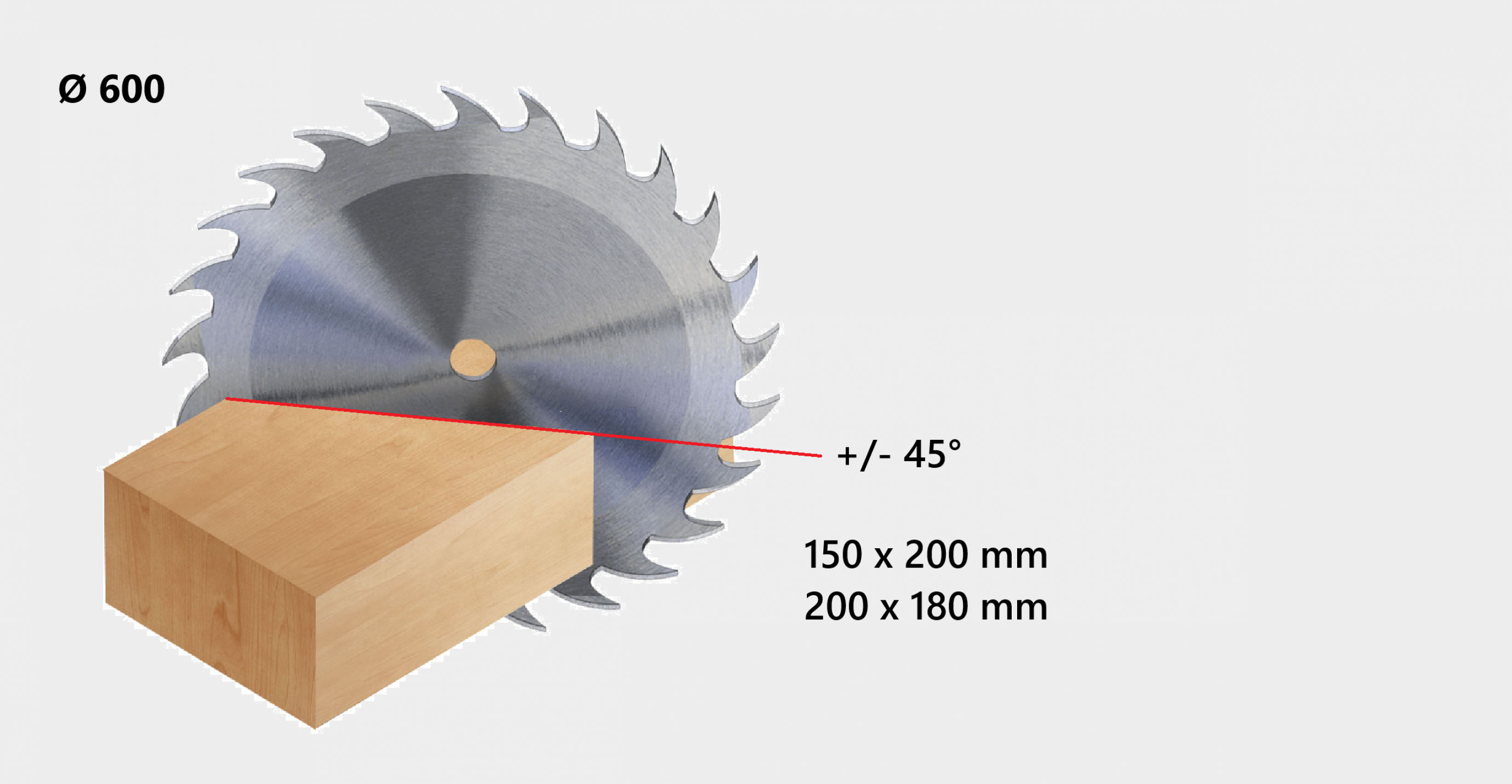

SEZIONE DI TAGLIO CON LAMA RUOTATA 45°

MASSIMA ALTEZZA E MASSIMA LARGHEZZA

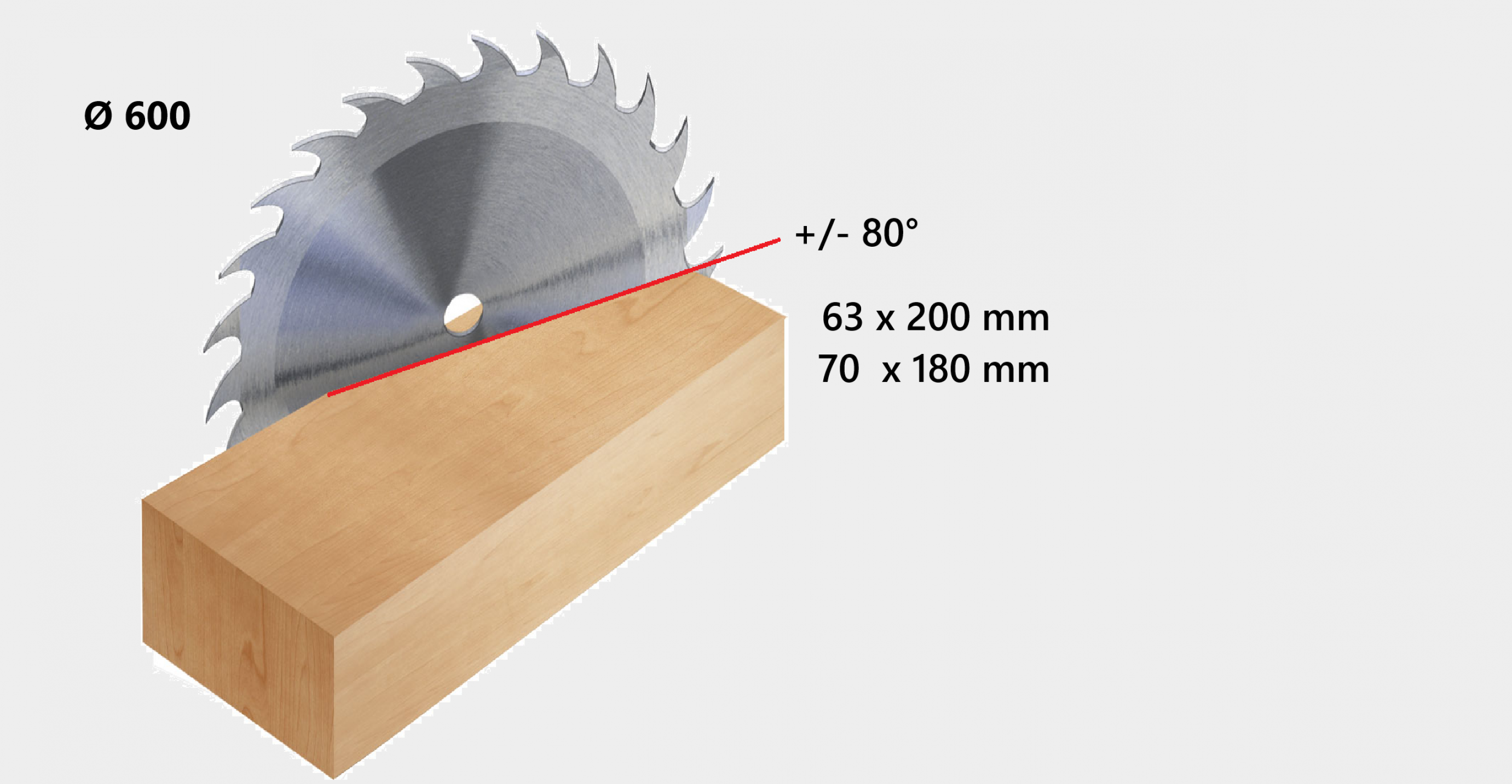

SEZIONE DI TAGLIO CON LAMA RUOTATA 80°

MASSIMA ALTEZZA E MASSIMA LARGHEZZA

Caratteristiche tecniche Unità di taglio
Diametro lama
600 mm
Velocità rotazione lama
2600 rpm
Potenza motore lama
kW 7,5 (HP 10)
Azionamento lama
Automatico ad azionamento pneumatico
Rotazione del piano di lavoro
-70° 0° +70° (+/- 80° opzionale)
Precisione di rotazione
+/- 0,2 mm
Altezza piano di lavoro
1000 mm
Inclinazione piano di lavoro
8°
Sezione minima di taglio
20 x 10 mm
Pressione massima di esercizio
6 bar
Bocche di aspirazione
3 x Ø100 mm - 1 x Ø120 mm
Peso netto
1200 kg
Caratteristiche tecniche Spintore
Capacità di carico
3000 - 4000 - 5000 - 6000 mm
Velocità massima
90 mt / min
Velocità massima di posizionamento
90 mt / min
Velocità massima di ritorno
90 mt / min
Precisione di posizionamento
+/- 0,4 mm
Peso massimo delle tavole
80 kg
Ciclo esecuzione taglio
4 secondi

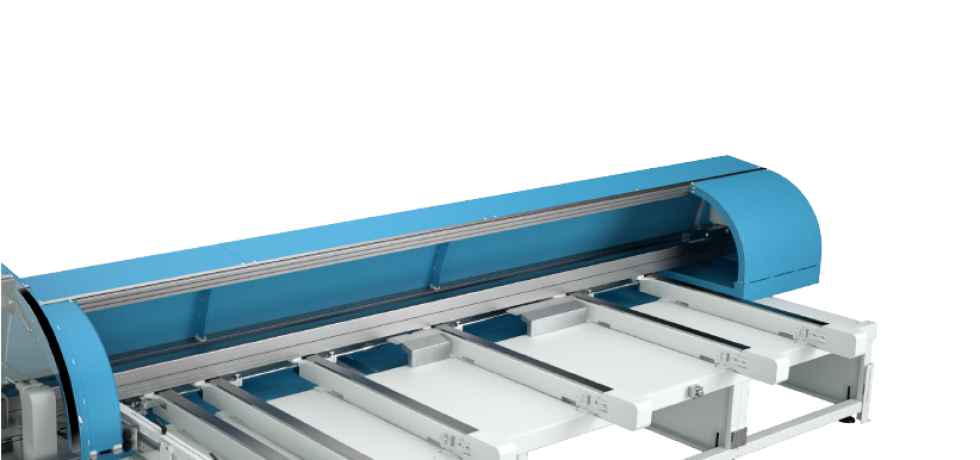

CARICATORE AUTOMATICO

- Caricatore automatico per pezzi singoli o pacchi
- Sistema di carico a catene
- Capacità di carico da 3 a 10 mt.

SELEZIONATORE ELETTRONICO CON TAPPETO ED ESPULSORI RAPIDI

- Tappeto a velocità variabile 0-120 mt./min.
- Accoppiamento misura/espulsore direttamente da lista di taglio
- Banco di raccolta a rullini folli
