CT 600 F
prodotti
/
LINEE DI TRONCATURA A TAGLIO ANGOLARE
play video
Descrizione prodotto
flip
brochure prodotto
mail_outline
condividi via email
share
condivi nei social
LINEA DI TRONCATURA A SPINTORE PER TAGLI ANGOLARI
TAGLIO E FRESATURA OTTIMIZZATO
CT600F
è una linea di troncatura a spintore elettronico con completa ottimizzazione e difettazione del legno.
Grazie al suo piano rotante rappresenta la soluzione ottimale per tutte le esigenze di taglio dritto (90°) e angolare (+/- 70°)
sia per la lavorazione a barra singola che per pacchi.
Lo spintore
è realizzato con un sistema d’avanzamento a
cremagliera, pignone e motore brushless
per garantire
la massima precisione di taglio.
L'unità di fresatura
abbinata alla CT600 trasforma quella che è nata come una troncatrice a spintore in un vero e proprio
centro di lavoro che combina taglio e fresatura.
La combinazione del pressore verticale superiore ed i due pressori a trazione frontale permettono una tenuta perfetta
durante l’operazione di fresatura.
L'architettura software si appoggia su un controllo elettronico Beckhoff con monitor touch-screen da 12” ad alta risoluzione,
interfaccia grafica 3D semplice ed intuitiva con sistema operativo Windows.
Le liste di taglio possono essere create direttamente sul software a bordo macchina oppure importate tramite connessione
a porte di rete ethernet o USB.
Il software permette di ottimizzare automaticamente la lista di taglio per ridurre gli scarti e ottimizzare il processo di lavorazione
secondo 4 criteri :
massima lunghezza
,
minimo scarto
,
sequenza
e
priorità
.
Una fotocellula consente la misurazione automatica del pezzo da tagliare (
funzione OPTI
).
Una seconda fotocellula rileva i segni fluorescenti per l'eliminazione di nodi e difetti (
funzione OPTI PLUS
).
Possibilità di integrare alla linea di troncatura
stampanti per etichette
e
stampanti a getto d'inchiostro
.
A richiesta è possibile implementare
sistemi di carico e scarico automatici
che fungono da polmone.
In definitiva è la macchina perfetta per i clienti più esigenti, flessibile ma con alte capacità produttive.
E' il punto di riferimento per i produttori di imballaggi speciali, pavimenti in legno, case in legno (Truss e Pareti a telaio)
realizzazione di casseforme per l’edilizia e arredamenti per interni ed esterni.
Dati Tecnici
arrow_drop_up
Diagramma di taglio
SEZIONE DI TAGLIO CON LAMA A 0°
MASSIMA ALTEZZA E MASSIMA LARGHEZZA
SEZIONE DI TAGLIO CON LAMA RUOTATA 45°
MASSIMA ALTEZZA E MASSIMA LARGHEZZA
SEZIONE DI TAGLIO CON LAMA RUOTATA 80°
MASSIMA ALTEZZA E MASSIMA LARGHEZZA
Caratteristiche tecniche Unità di taglio
Diametro lama
600 mm
Velocità rotazione lama
2600 rpm
Potenza motore lama
kW 7,5 (HP 10)
Rotazione del piano di lavoro
-70° 0° +70° (+/- 80° opzionale)
Altezza piano di lavoro
1000 mm
Inclinazione piano di lavoro
8°
Sezione minima di taglio
30 x 10 mm
Pressione massima di esercizio
6 bar
Bocche di aspirazione
3 x Ø100 mm - 1 x Ø120 mm
Peso netto
1200 kg
Caratteristiche tecniche Spintore
Capacità di carico
da 3000 a 14000 mm
Velocità massima
90 mt / min
Velocità massima di posizionamento
90 mt / min
Velocità massima di ritorno
90 mt / min
Precisione di posizionamento
+/- 0,4 mm
Peso massimo delle tavole
80 kg
Ciclo esecuzione taglio
4 secondi
Caratteristiche tecniche Unità di fresatura
Potenza motore
kW 4 (HP 5,5) - kW 5,5 / kW 7,5 opzionale
Diametro max utensile di fresatura
280 mm (foro Ø40 mm)
Corsa di fresatura
400 mm
Larghezza max utensile di fresatura
100 mm
Regolazione manuale profondità di fresatura
da 0 a 75 mm (posizionamento controllato opzionale)
Peso netto
750 kg

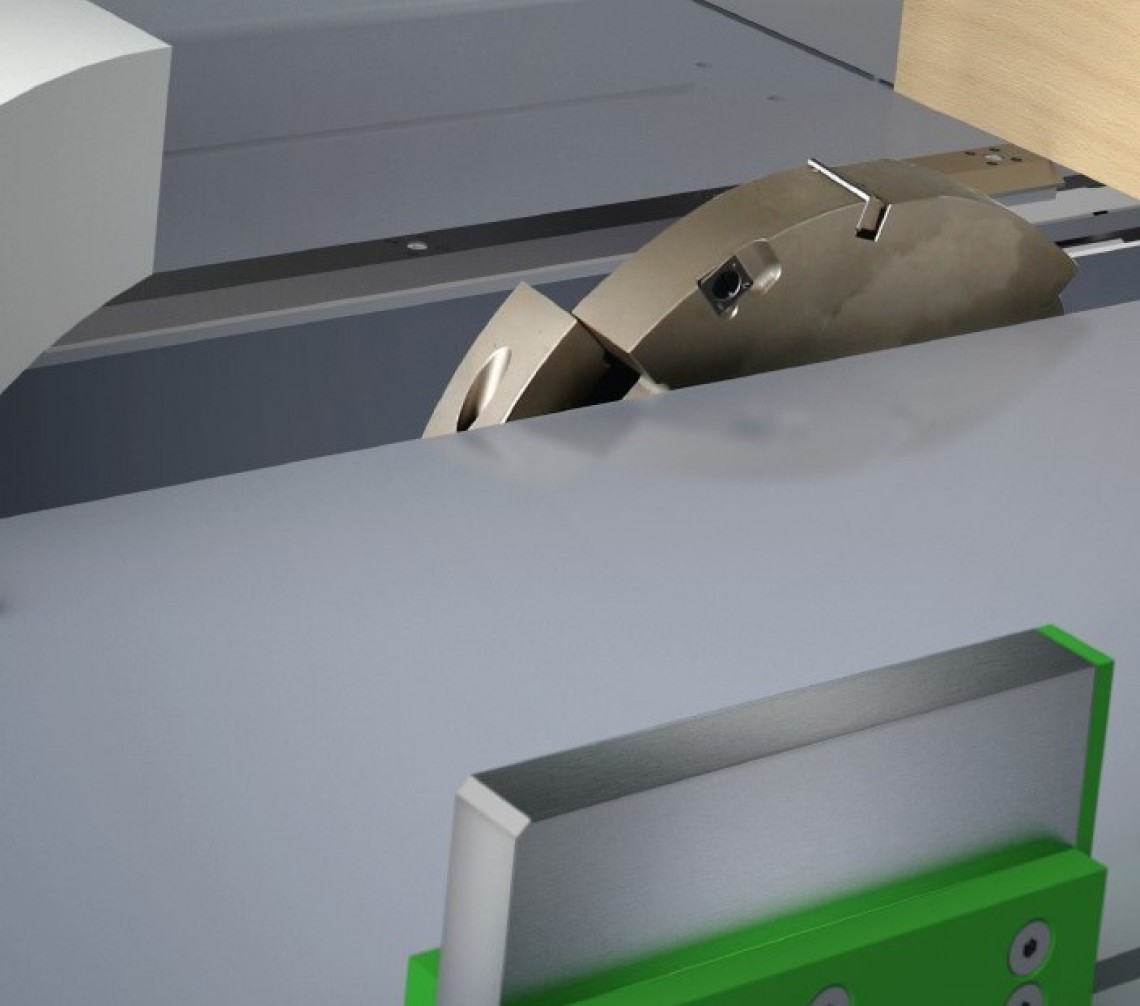

UNITA' DI FRESATURA
ESEMPI DI LAVORAZIONE
