CT600
produits / LIGNES DE TRONÇONNAGE Á PLAN ROTATIF

Description du Produit
TRONÇONNEUSES AUTOMATIQUES POUR COUPES ANGULAIRE
OPTIMISATION DE LA COUPE ET FRAISAGE
La CT600 est une tronçonneuse à alimentation automatique avec optimisation complète et défection des planches.
Grâce à sa table rotative, elle est la solution optimale pour toutes les coupes droites (90°) et angulaires (+/- 70°)
Grâce à sa table rotative, elle est la solution optimale pour toutes les coupes droites (90°) et angulaires (+/- 70°)
aussi bien pour le sciage d'une seule bois que pour le bois de piles.
Le pousseur est conçue avec un système d'alimentation à pignon et crémaillère et un moteur sans balais
Le pousseur est conçue avec un système d'alimentation à pignon et crémaillère et un moteur sans balais
pour garantir une précision de coupe maximale.
La combinaison du presseur vertical supérieur et des deux tireurs frontaux permet un maintien parfait pendant l'opération de grugeage.
L'architecture du logiciel repose sur une commande électronique Beckhoff avec un écran tactile haute résolution de 12"
interface graphique 3D simple et intuitive avec système d'exploitation Windows.
Les listes de coupe peuvent être créées directement sur le logiciel embarqué ou importées via une connexion aux ports réseau Ethernet ou USB.
Le logiciel permet d'optimiser automatiquement la liste de coupe afin de réduire les déchets et d'optimiser le processus d'usinage
selon 4 critères : longueur maximale, perte minimale, séquence et priorité.
Une cellule photoélectrique permet de mesurer automatiquement la pièce à couper (fonction OPTI).
Une deuxième photocellule détecte les marques fluorescentes pour éliminer les nœuds et les défauts (fonction OPTI PLUS).
Possibilité d'intégrer des imprimantes d'étiquettes et des imprimantes à jet d'encre dans la ligne de découpe.
Des unités de chargement et de dechargement automatiques peuvent être mises en place sur demande.
En résumé, c'est la machine idéale pour les clients les plus exigeants, flexible mais avec une capacité de production élevée.
Elle est la référence pour les fabricants d'emballages spéciaux, de planchers en bois, de maisons en bois (fermes et murs à ossature), de coffrages de construction et d'ameublement intérieur et extérieur.
La combinaison du presseur vertical supérieur et des deux tireurs frontaux permet un maintien parfait pendant l'opération de grugeage.
L'architecture du logiciel repose sur une commande électronique Beckhoff avec un écran tactile haute résolution de 12"
interface graphique 3D simple et intuitive avec système d'exploitation Windows.
Les listes de coupe peuvent être créées directement sur le logiciel embarqué ou importées via une connexion aux ports réseau Ethernet ou USB.
Le logiciel permet d'optimiser automatiquement la liste de coupe afin de réduire les déchets et d'optimiser le processus d'usinage
selon 4 critères : longueur maximale, perte minimale, séquence et priorité.
Une cellule photoélectrique permet de mesurer automatiquement la pièce à couper (fonction OPTI).
Une deuxième photocellule détecte les marques fluorescentes pour éliminer les nœuds et les défauts (fonction OPTI PLUS).
Possibilité d'intégrer des imprimantes d'étiquettes et des imprimantes à jet d'encre dans la ligne de découpe.
Des unités de chargement et de dechargement automatiques peuvent être mises en place sur demande.
En résumé, c'est la machine idéale pour les clients les plus exigeants, flexible mais avec une capacité de production élevée.
Elle est la référence pour les fabricants d'emballages spéciaux, de planchers en bois, de maisons en bois (fermes et murs à ossature), de coffrages de construction et d'ameublement intérieur et extérieur.
Données techniques Tronçonneuse
|
|
Diametre de la lame
600 mm
|
Vitesse de rotation de la lame
2600 rpm
|
Puissance du moteur de la lame
kW 7,5 (HP 10)
|
Rotation automatique de la table de travail
-70° 0° +70° (+/- 80° optionelle) |
Hauterur de la table de travail
1000 mm
|
Inclinaison del la table de travail
8°
|
Section de coupe minimale
30 (L) x 10 (H) mm
|
Capacité de coupe maximale à 0° (coupe droite)
410 mm (L) at 40 mm (H) - 215 mm (L) at 200 mm (H)
|
Capacité de coupe maximale à 45° (coupe angulaire)
285 mm (L) at 40 mm (H) - 150 mm (L) at 200 mm (H)
|
Capacité de coupe maximale à 70° (coupe angulaire)
80 mm (L) at 40 mm (H) - 40 mm (L) at 200 mm (H)
|
Pression de fonctionnement maximale
6 bar
|
Sorties d'extraction
3 x Ø100 mm - 1 x Ø120 mm
|
Poids net
1200 kg
|
|
Données techniques Pousseur
|
|
Capacité de chargement
de 3000 à 6000 mm
|
Vitesse max
90 mt / min
|
Vitesse max de positionnement
90 mt / min
|
Vitesse max de retour
90 mt / min
|
Précision de positionnement
+/- 0,4 mm
|
Poids max du bois
80 kg
|
Cycle d'exécution de la coupe
4 sec
|
|

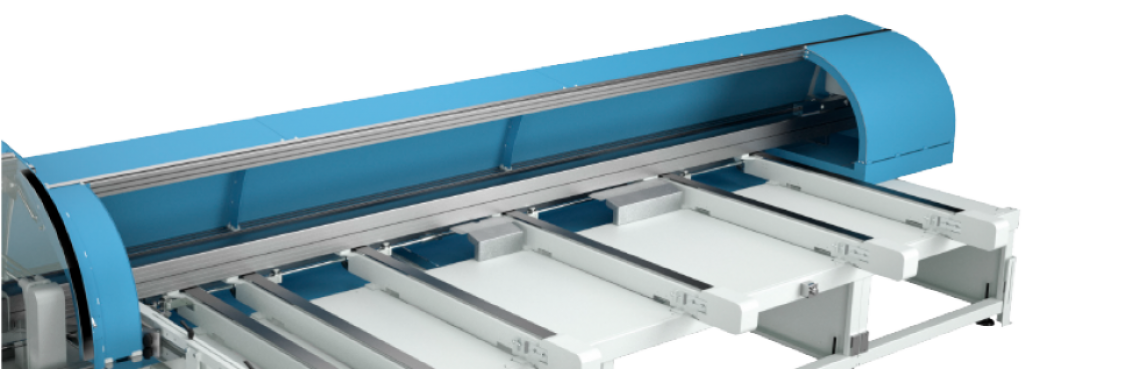

CARICATORE AUTOMATICO
- Caricatore automatico per pezzi singoli o pacchi
- Sistema di carico a catene
- Capacità di carico da 3 a 10 mt.

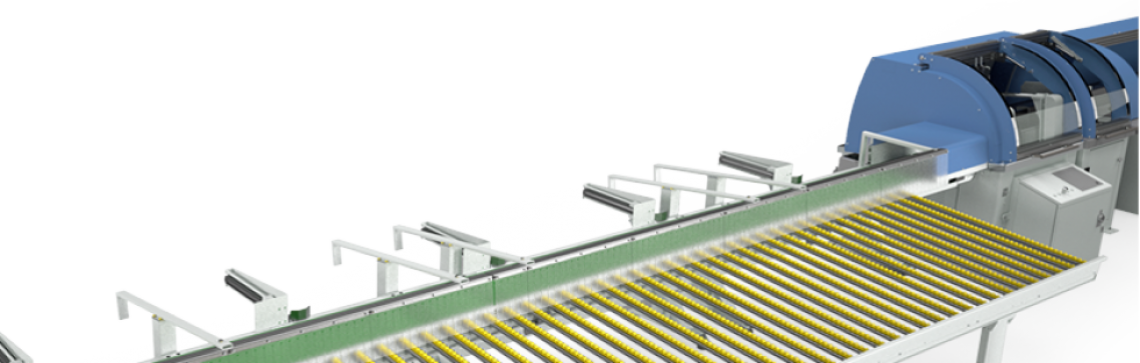

SELEZIONATORE ELETTRONICO CON TAPPETO ED ESPULSORI RAPIDI
- Tappeto a velocità variabile 0-120 mt./min.
- Accoppiamento misura/espulsore direttamente da lista di taglio
- Banco di raccolta a rullini folli
