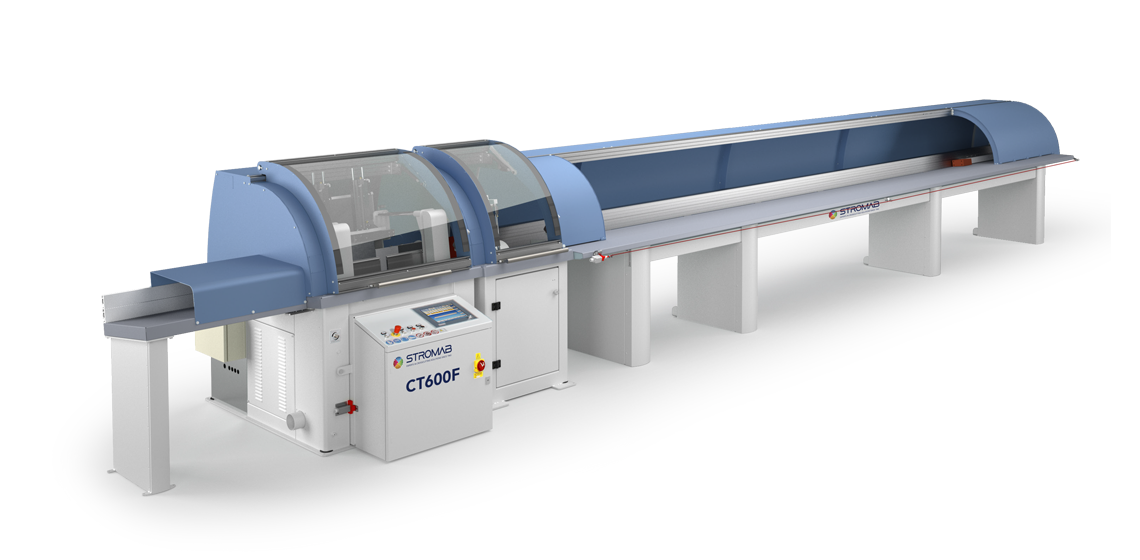

CT 600 F

produits / LIGNES DE TRONÇONNAGE Á PLAN ROTATIF

Description du Produit

TRONÇONNEUSES AUTOMATIQUES POUR COUPES ANGULAIRE AVEC UNITÉ DE FRAISAGE

OPTIMISATION DE LA COUPE ET FRAISAGE

La CT600F est une tronçonneuse à alimentation automatique avec optimisation complète et défection des planches.
Grâce à sa table rotative, elle est la solution optimale pour toutes les coupes droites (90°) et angulaires (+/- 70°)

aussi bien pour le sciage d'une seule bois que pour le bois de piles.
Le pousseur est conçue avec un système d'alimentation à pignon et crémaillère et un moteur sans balais

pour garantir une précision de coupe maximale.
L'unité de fraisage combinée à la CT600 transforme ce qui était à l'origine une machine de tronçonnage en un véritable centre de travail

qui s'adapte aux processus de coupe et de fraisage.
La combinaison du presseur vertical supérieur et des deux tireurs frontaux permet un maintien parfait pendant l'opération de grugeage.
L'architecture du logiciel repose sur une commande électronique Beckhoff avec un écran tactile haute résolution de 12"
interface graphique 3D simple et intuitive avec système d'exploitation Windows.
Les listes de coupe peuvent être créées directement sur le logiciel embarqué ou importées via une connexion aux ports réseau Ethernet ou USB.
Le logiciel permet d'optimiser automatiquement la liste de coupe afin de réduire les déchets et d'optimiser le processus d'usinage
selon 4 critères : longueur maximale, perte minimale, séquence et priorité.
Une cellule photoélectrique permet de mesurer automatiquement la pièce à couper (fonction OPTI).
Une deuxième photocellule détecte les marques fluorescentes pour éliminer les nœuds et les défauts (fonction OPTI PLUS).
Possibilité d'intégrer des imprimantes d'étiquettes et des imprimantes à jet d'encre dans la ligne de découpe.
Des unités de chargement et de dechargement automatiques peuvent être mises en place sur demande.
En résumé, c'est la machine idéale pour les clients les plus exigeants, flexible mais avec une capacité de production élevée.
Elle est la référence pour les fabricants d'emballages spéciaux, de planchers en bois, de maisons en bois (fermes et murs à ossature), de coffrages de construction et d'ameublement intérieur et extérieur.

Données techniques

Diagramme de coupe

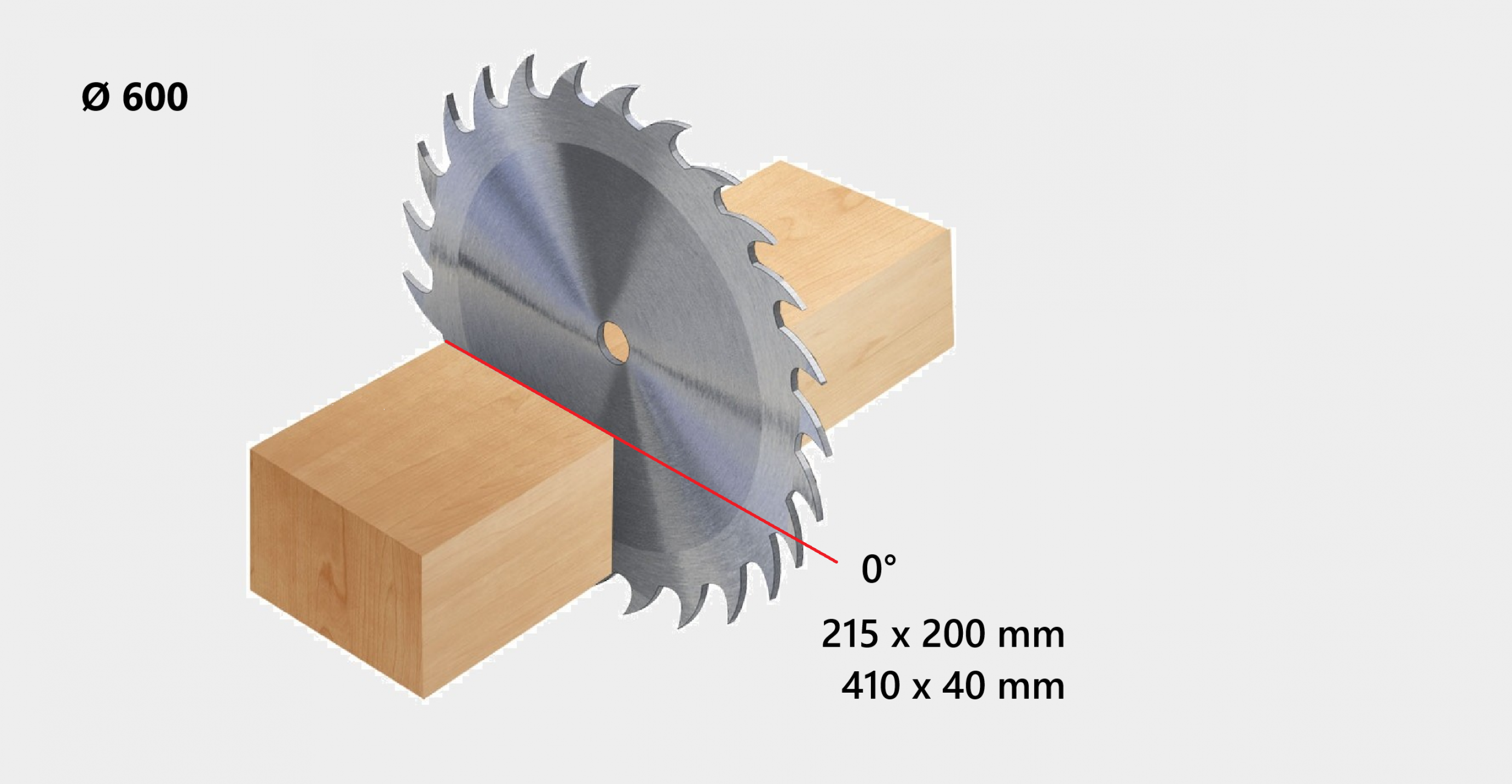

SECTION DE COUPE AVEC LAME À 0°

HAUTEUR MAXIMALE ET LARGEUR MAXIMALE

SECTION DE COUPE AVEC LAME À 45°

HAUTEUR MAXIMALE ET LARGEUR MAXIMALE

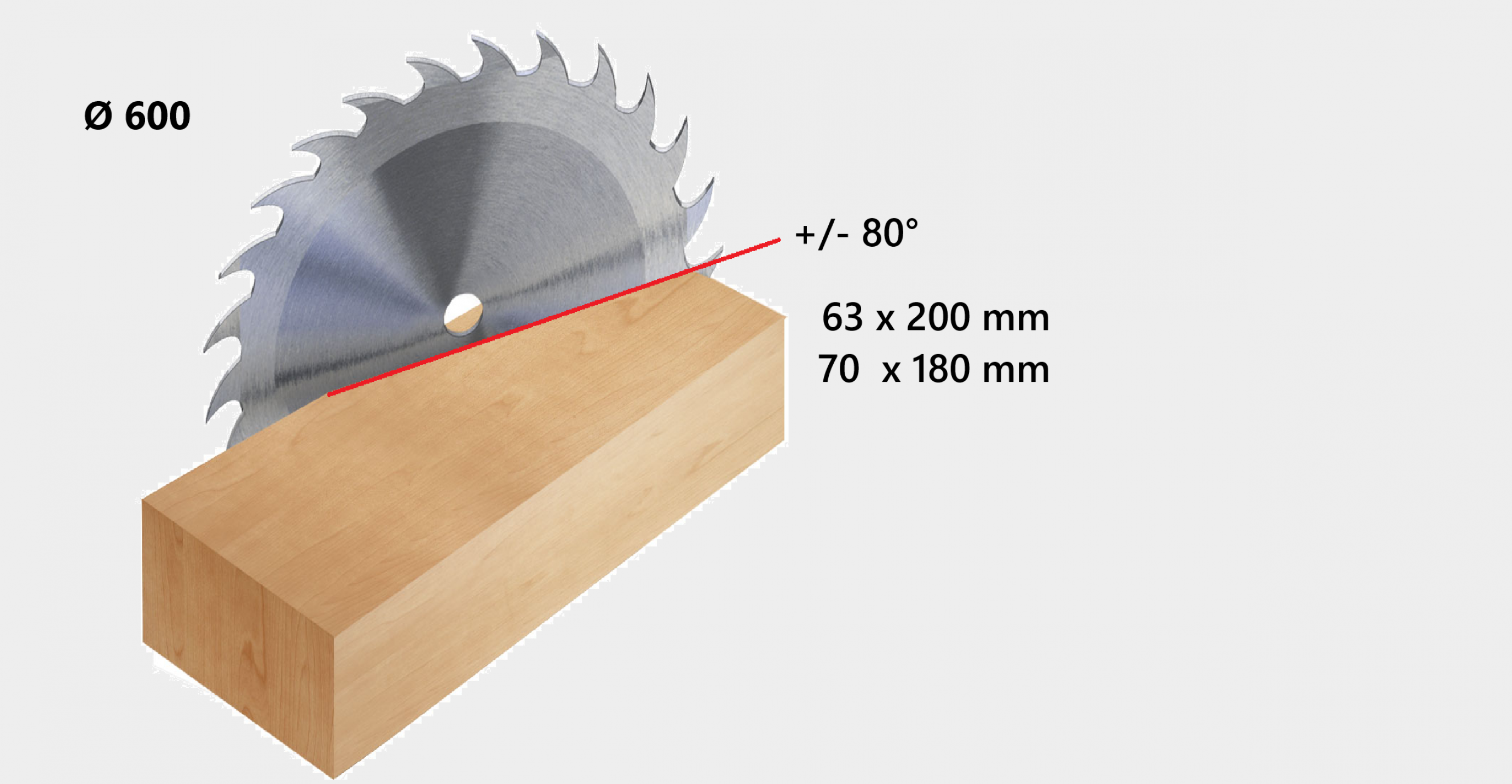

SECTION DE COUPE AVEC LAME À 80°

HAUTEUR MAXIMALE ET LARGEUR MAXIMALE

Caractéristiques techniques Unité de coupe

Diamètre de la lame

600 mm

Vitesse de rotation de la lame

2600 rpm

Puissance du moteur de la lame

kW 7,5 (HP 10)

Entraînement de la lame

Automatique à commande pneumatique

Rotation du plan de travail

-70° 0° +70° (+/- 80° en option)

Précision de rotation

+/- 0,2 mm

Hauteur du plan de travail

1000 mm

Inclinaison du plan de travail

8°

Section minimale de coupe

20 x 10 mm

Pression maximale de service

6-8 bar

Buses d'aspiration

3 x Ø100 mm - 1 x Ø120 mm

Poids net

1200 kg

Caractéristiques techniques Poussoir

Capacité de charge

de 3000 à 14000 mm

Vitesse maximale

90 mt/min

Vitesse maximale de positionnement

90 mt/min

Vitesse maximale de retour

90 mt/min

Précision de positionnement

+/- 0,4 mm

Poids maximal des tables

80 kg

Cycle d'exécution de la coupe

4 secondes

Caractéristiques techniques Unité de fraisage

Puissance moteur

kW 4 (HP 5,5) - kW 5,5 / kW 7,5 en option

Diamètre max de l'outil de fraisage

280 mm (trou Ø40 mm)

Largeur max de l'outil de fraisage

100 mm

Course de fraisage

400 mm

Réglage manuel de la profondeur de fraisage

de 0 à 75 mm (positionnement contrôlé en option)

Poids net

750 kg

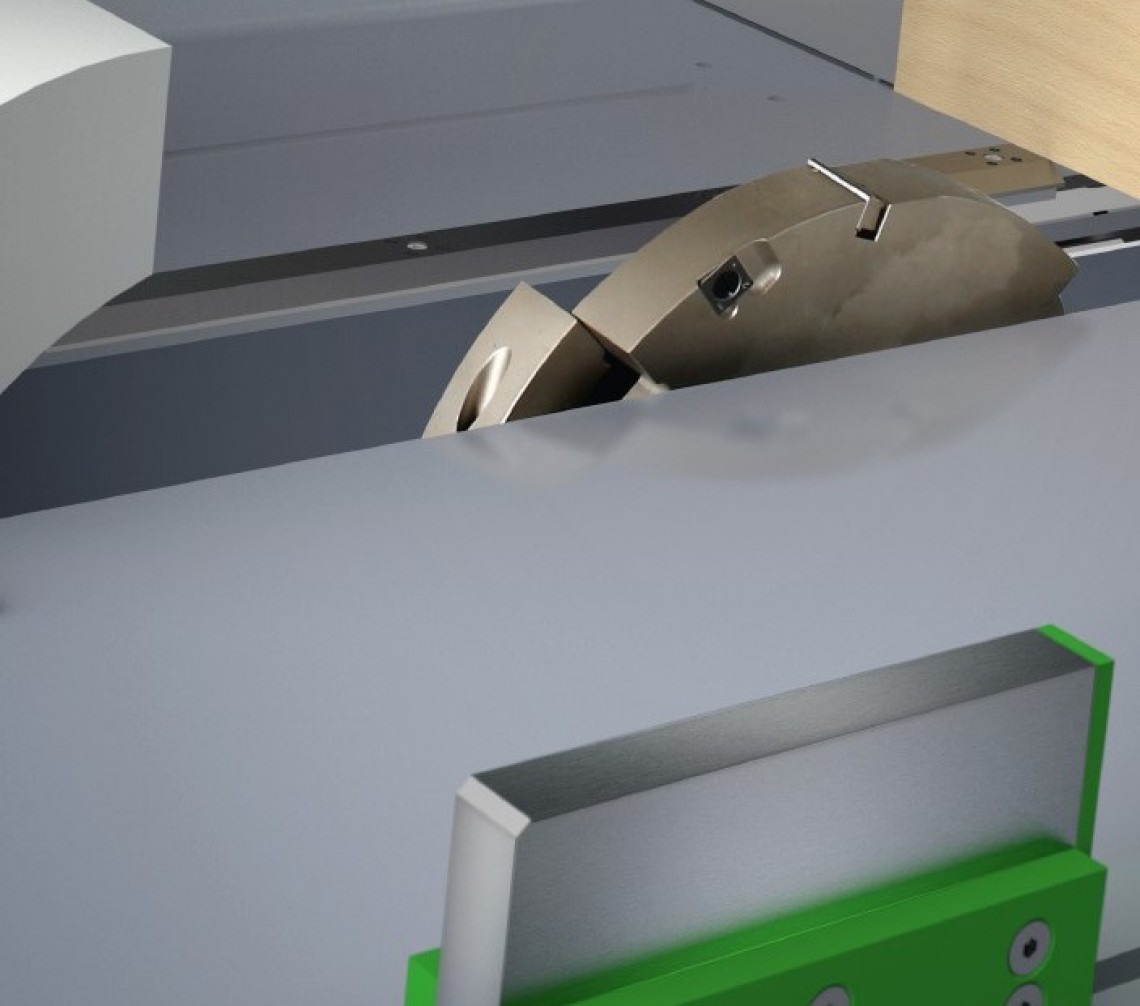

UNITÉ DE FRAISAGE

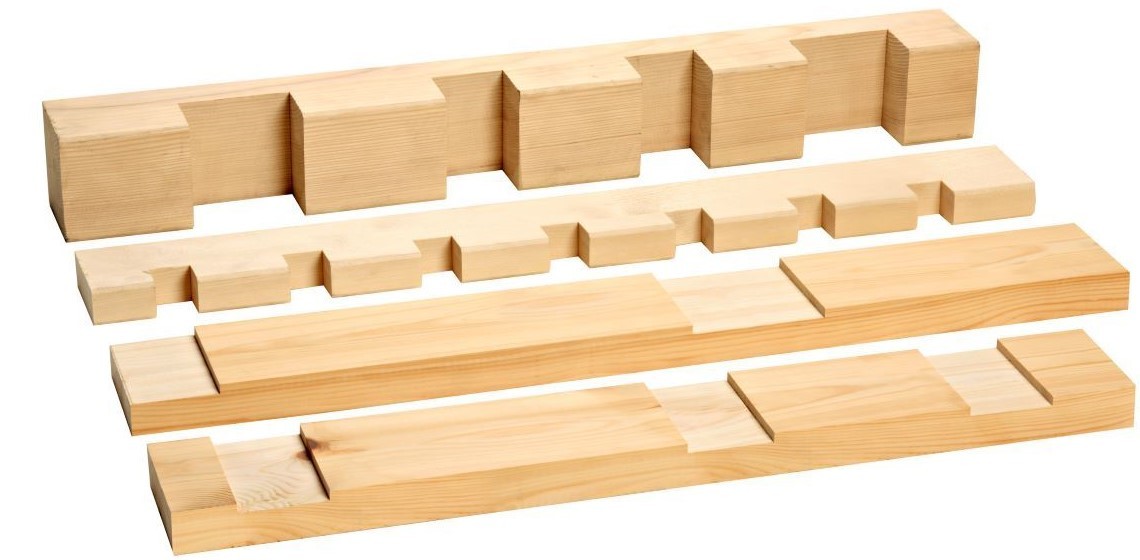

EXEMPLES D'EXÉCUTION

applications pour ce produit

découvrir les applications pour ce produit

Autres Produits

LIGNES DE TRONÇONNAGE Á PLAN ROTATIF

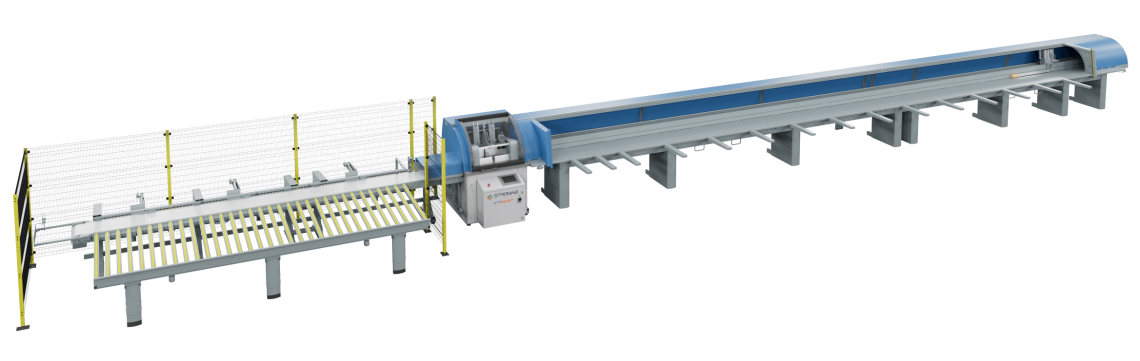

CT 600 MX

LIGNES DE TRONÇONNAGE Á PLAN ROTATIF

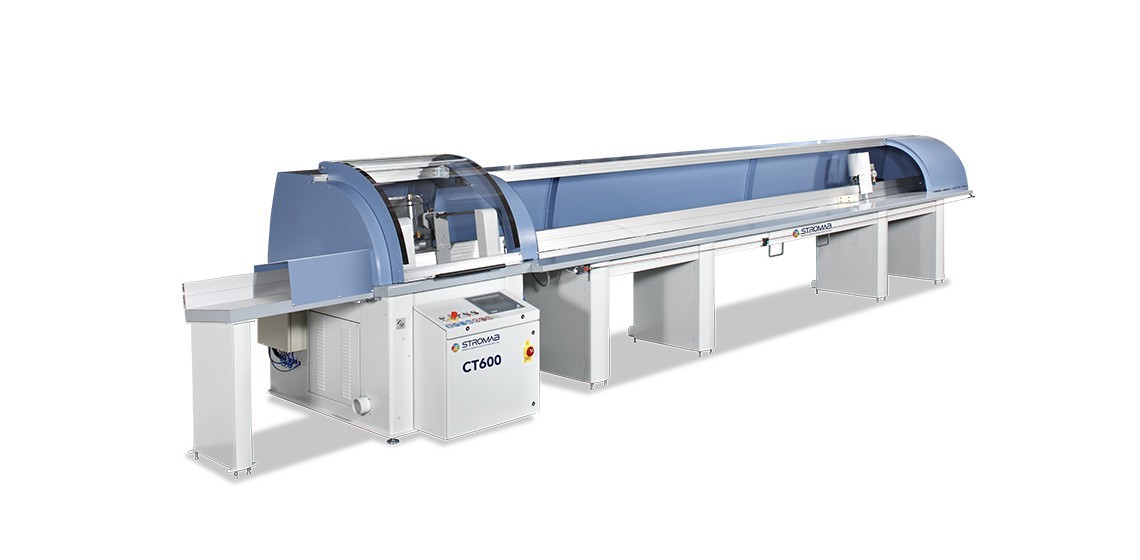

CT600
