CT 600 MX

produits / LIGNES DE TRONÇONNAGE Á PLAN ROTATIF

Description du Produit

TRONÇONNEUSES AUTOMATIQUES POUR COUPES ANGULAIRE

OPTIMISATION DE LA COUPE ET FRAISAGE

La CT600 MX est une tronçonneuse à alimentation automatique avec optimisation complète et défection des planches.
Grâce à sa table rotative, elle est la solution optimale pour toutes les coupes droites (90°) et angulaires (+/- 70°)

aussi bien pour le sciage d'une seule bois que pour le bois de piles.
Le nouveau pousseur glisse sur guide linéaire et roulements à billes. Système d'alimentation à pignon et crémaillère et moteur sans balais
pour une précision de coupe maximale. Capacité de poussée d'une planche ou d'un paquet jusqu'à 250 kg.
La combinaison du presseur vertical supérieur et des deux tireurs frontaux permet un maintien parfait pendant l'opération de grugeage.
L'architecture du logiciel repose sur une commande électronique Beckhoff avec un écran tactile haute résolution de 12"
interface graphique 3D simple et intuitive avec système d'exploitation Windows.
Les listes de coupe peuvent être créées directement sur le logiciel embarqué ou importées via une connexion aux ports réseau Ethernet ou USB.
Le logiciel permet d'optimiser automatiquement la liste de coupe afin de réduire les déchets et d'optimiser le processus d'usinage
selon 4 critères : longueur maximale, perte minimale, séquence et priorité.
Une cellule photoélectrique permet de mesurer automatiquement la pièce à couper (fonction OPTI).
Une deuxième photocellule détecte les marques fluorescentes pour éliminer les nœuds et les défauts (fonction OPTI PLUS).
Possibilité d'intégrer des imprimantes d'étiquettes et des imprimantes à jet d'encre dans la ligne de découpe.
Des unités de chargement et de dechargement automatiques peuvent être mises en place sur demande.
En résumé, c'est la machine idéale pour les clients les plus exigeants, flexible mais avec une capacité de production élevée.
Elle est la référence pour les fabricants d'emballages spéciaux, de planchers en bois, de maisons en bois (fermes et murs à ossature), de coffrages de construction et d'ameublement intérieur et extérieur.

Données techniques

Diagramme de coupe

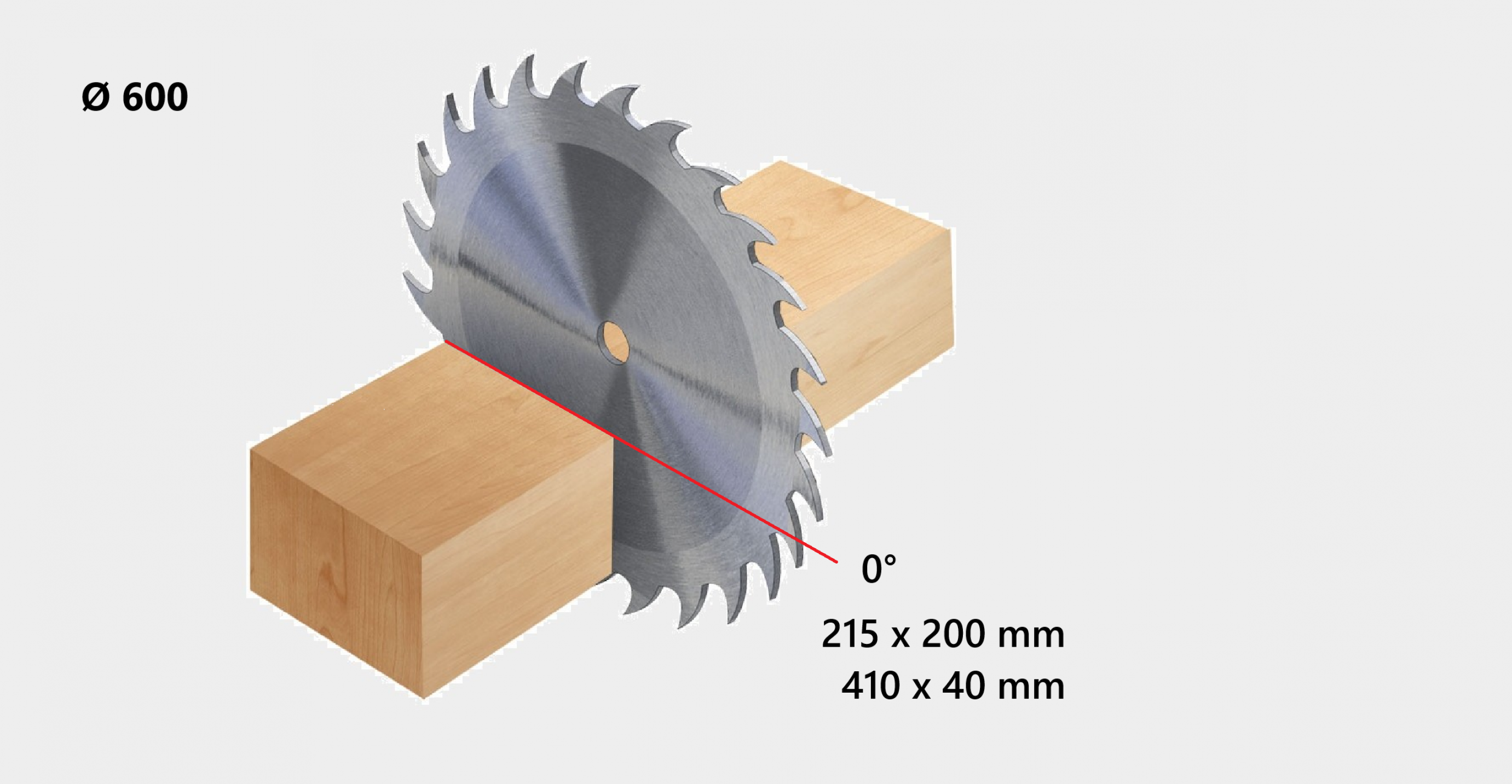

SECTION DE COUPE AVEC LAME À 0°

HAUTEUR MAXIMALE ET LARGEUR MAXIMALE

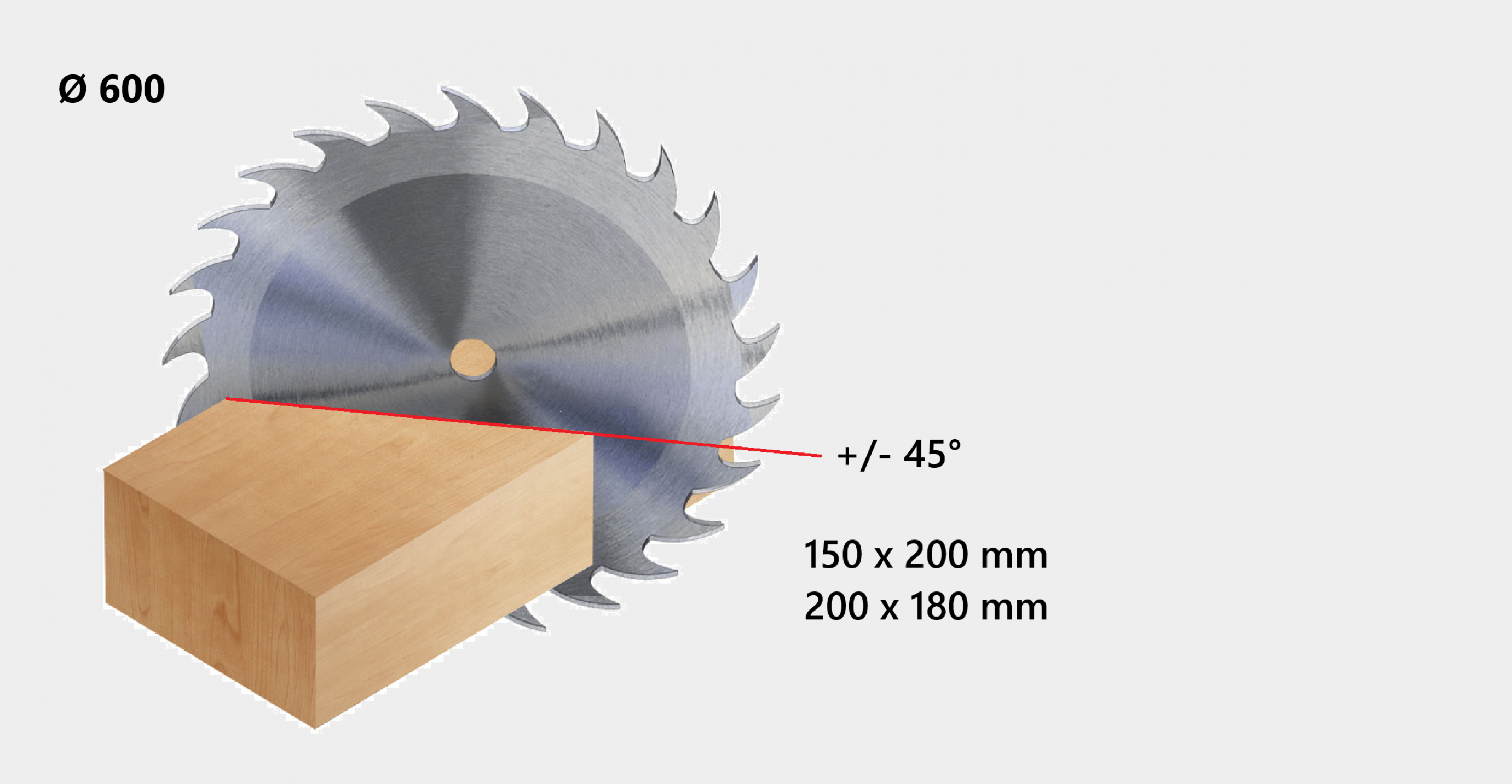

SECTION DE COUPE AVEC LAME À 45°

HAUTEUR MAXIMALE ET LARGEUR MAXIMALE

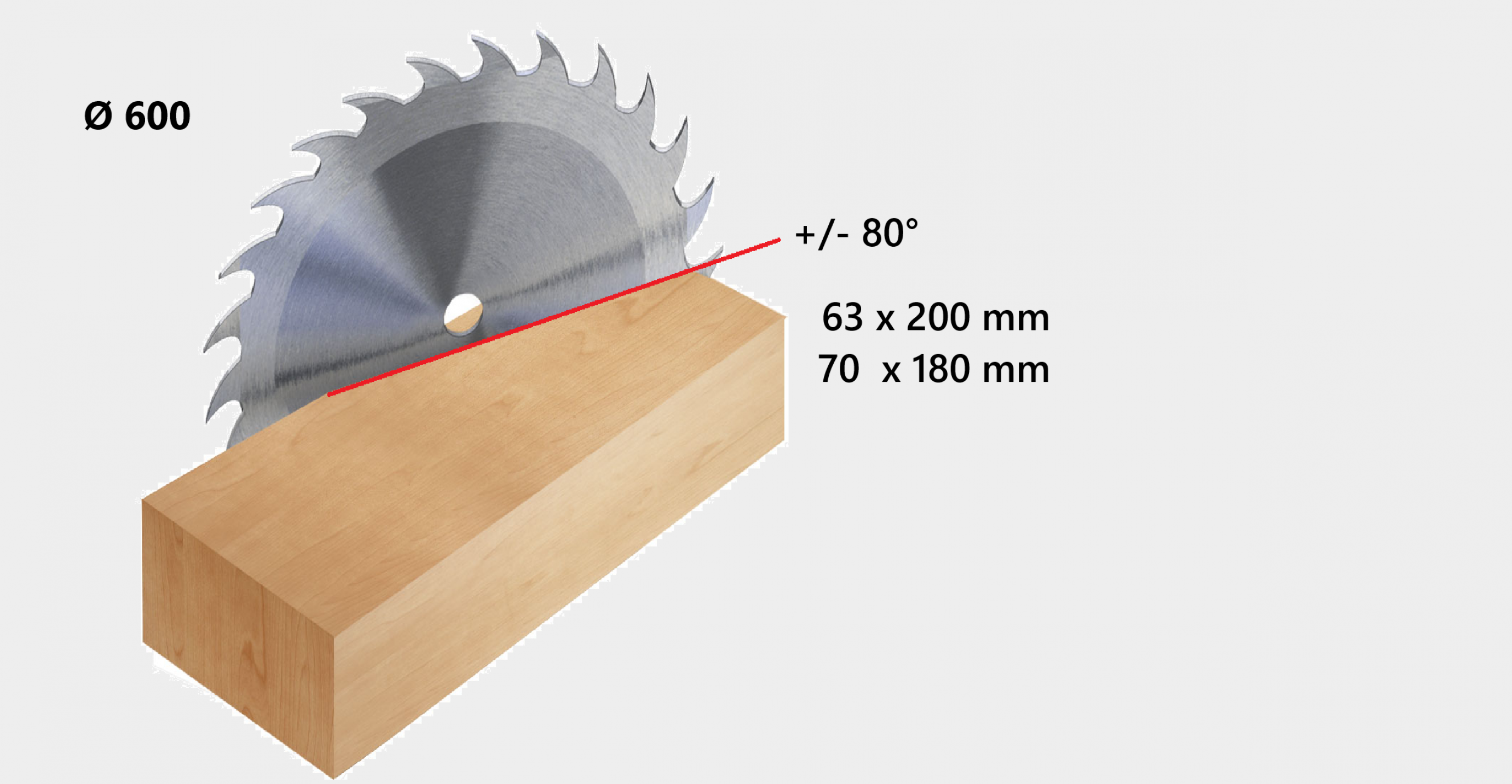

SECTION DE COUPE AVEC LAME À 80°

HAUTEUR MAXIMALE ET LARGEUR MAXIMALE

Caractéristiques techniques Unité de coupe

Diamètre de la lame

600 mm

Vitesse de rotation de la lame

2600 rpm

Puissance du moteur de la lame

kW 7,5 (HP 10)

Entraînement de la lame

Automatique à commande pneumatique

Rotation du plan de travail

-70° 0° +70° (+/- 80° en option)

Précision de rotation

+/- 0,2 mm

Hauteur du plan de travail

1000 mm

Inclinaison du plan de travail

8°

Section minimale de coupe

20 x 10 mm

Pression maximale de service

6-8 bar

Buses d'aspiration

3 x Ø100 mm - 1 x Ø120 mm

Poids net

1200 kg

Caractéristiques techniques Poussoir

Capacité de charge

de 3000 à 14000 mm

Vitesse maximale

120 mt/min

Vitesse maximale de positionnement

120 mt/min

Vitesse maximale de retour

120 mt/min

Précision de positionnement

+/- 0,4 mm

Poids maximal des tables

250 kg

Cycle d'exécution de la coupe

4 secondes

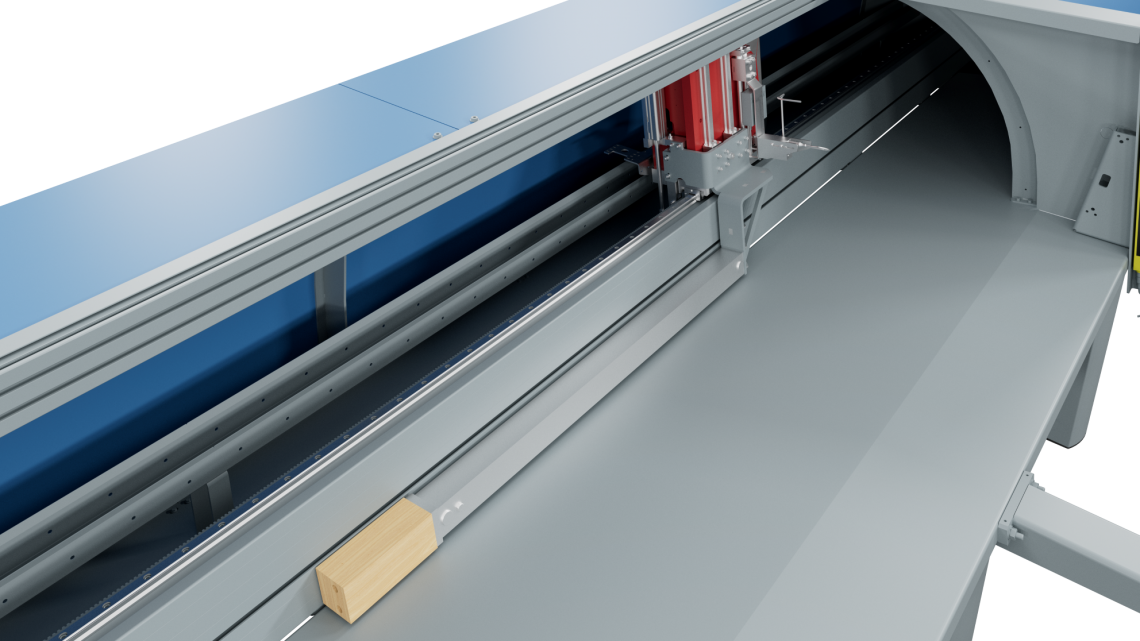

POUSSOIR ÉLECTRONIQUE

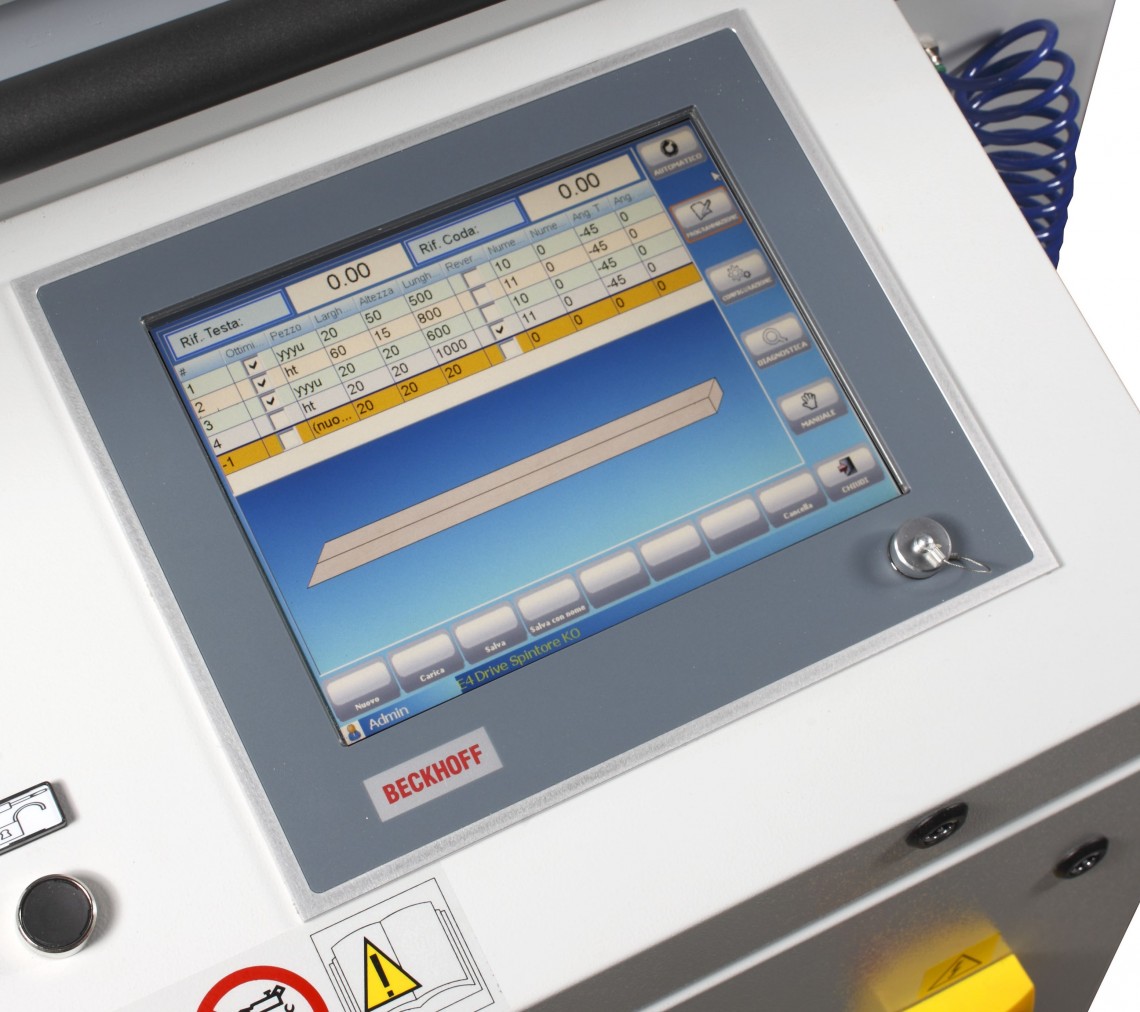

CONTRÔLE ÉLECTRONIQUE BECKHOFF
