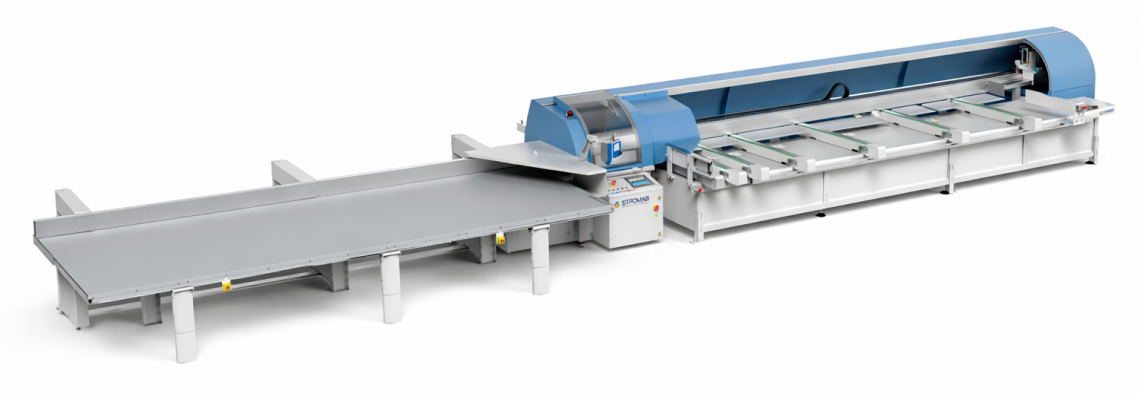

TR601 MXA - TR601/F MXA

produits / LIGNES DE TRONÇONNAGE Á COUPE DROITE play video

Description du Produit

LIGNE DE COUPE À CHARGEMENT AUTOMATIQUE
LA COUPE EN PAQUETS OPTIMISÉE

TR601 MXA est une ligne de coupe à poussoir électronique avec chargement automatique et optimisation et défectuation complètes du bois.
Avec son unité de coupe spécifique à commande hydraulique et son puissant moteur de 9,2 kW
c'est la solution idéale pour couper en paquets en exploitant les grandes sections de coupe de la lame de 600 mm de diamètre
de manière précise et rapide.
Grâce à des choix techniques toujours plus ambitieux, le poussoir électronique coulisse sur un guide linéaire et des patins à haut rendement.
Le système d'avance par crémaillère, pignon et moteur sans balais garantit la poussée d'un paquet jusqu'à 750 kg.
Le chargement automatique s'effectue à l'aide de bandes transporteuses de 1450 mm et sert de poumon pour l'opérateur le plus exigeant.
L'architecture logicielle s'appuie sur une commande électronique Beckhoff avec écran tactile haute résolution de 12 pouces,
interface graphique 3D simple et intuitive avec système d'exploitation Windows.
Les listes de coupe peuvent être créées directement sur le logiciel embarqué ou importées via une connexion
à des ports réseau Ethernet ou USB.
Le logiciel permet d'optimiser automatiquement la liste de coupe afin de réduire les déchets et d'optimiser le processus d'usinage
selon 4 critères : longueur maximale, déchet minimal, séquence et priorité.
Une cellule photoélectrique permet la mesure automatique de la pièce à couper (fonction OPTI).
Une deuxième cellule photoélectrique détecte les marques fluorescentes pour éliminer les nœuds et les défauts (fonction OPTI PLUS).

TR601F MXA intègre l'unité de fraisage à la machine, la transformant en un véritable centre d'usinage
qui combine la coupe et le fraisage.
Possibilité d'intégrer à la ligne de tronçonnage des imprimantes d'étiquettes et des imprimantes à jet d'encre.
Sur demande, il est possible de mettre en place un système de déchargement automatique à barre unique
conçu pour le déchargement du matériau en paquets.
Le déchargeur est également disponible avec une trappe pour l'évacuation des chutes et des rognures.
Données techniques arrow_drop_up
Diagramme de coupe

Caractéristiques techniques Unité de coupe
Diamètre de la lame
600 mm
Vitesse de rotation de la lame
2600 RPM
Puissance du moteur de la lame
kW 9,2 (HP 12,5)
Entraînement de la lame
Automatique à commande hydraulique
Hauteur du plan de travail
1000 mm
Inclinaison du plan de travail
8°
Section minimale de coupe
20 x 10 mm
Pression maximale de service
6-8 bar
Buses d'aspiration
2 x Ø100 mm
Poids net
2100 kg
Caractéristiques techniques Poussoir
Capacité de charge
de 4 000 à 14 000 mm
Vitesse maximale
90 mt/min
Vitesse maximale de positionnement
90 mt/min
Vitesse maximale de retour
90 mt/min
Poids maximal des tables
80 kg
Cycle d'exécution de la coupe
4 secondes
Caractéristiques techniques Unité de fraisage
Puissance moteur
kW 4 (HP 5,5) - kW 5,5 / kW 7,5 en option
Diamètre max de l'outil de fraisage
280 mm (trou Ø40 mm)
Largeur max de l'outil de fraisage
100 mm
Course de fraisage
400 mm
Réglage manuel de la profondeur de fraisage
de 0 à 75 mm (positionnement contrôlé en option)
Poids net
750 kg

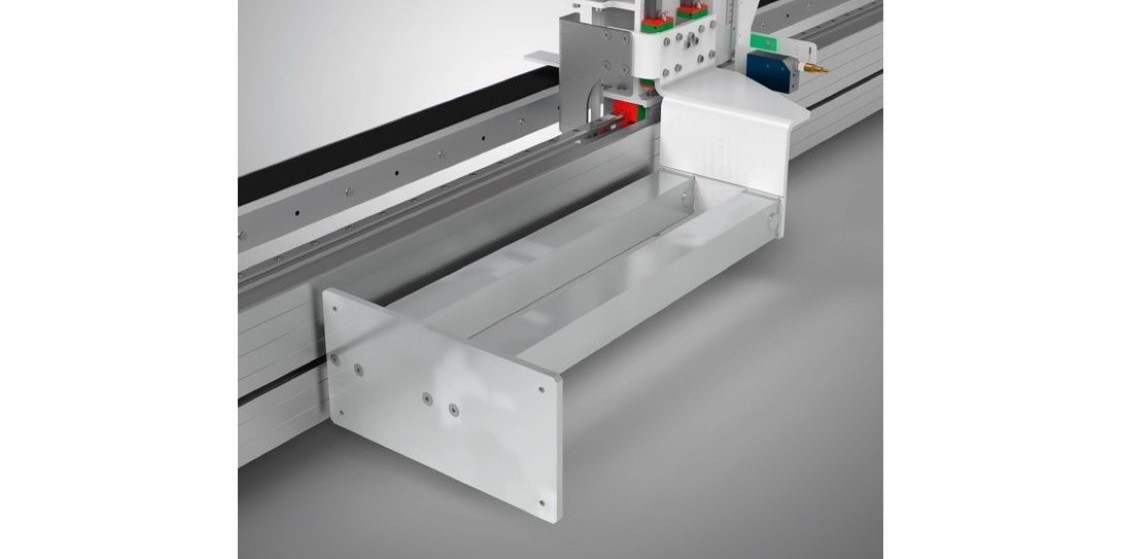

POUSSOIR ÉLECTRONIQUE

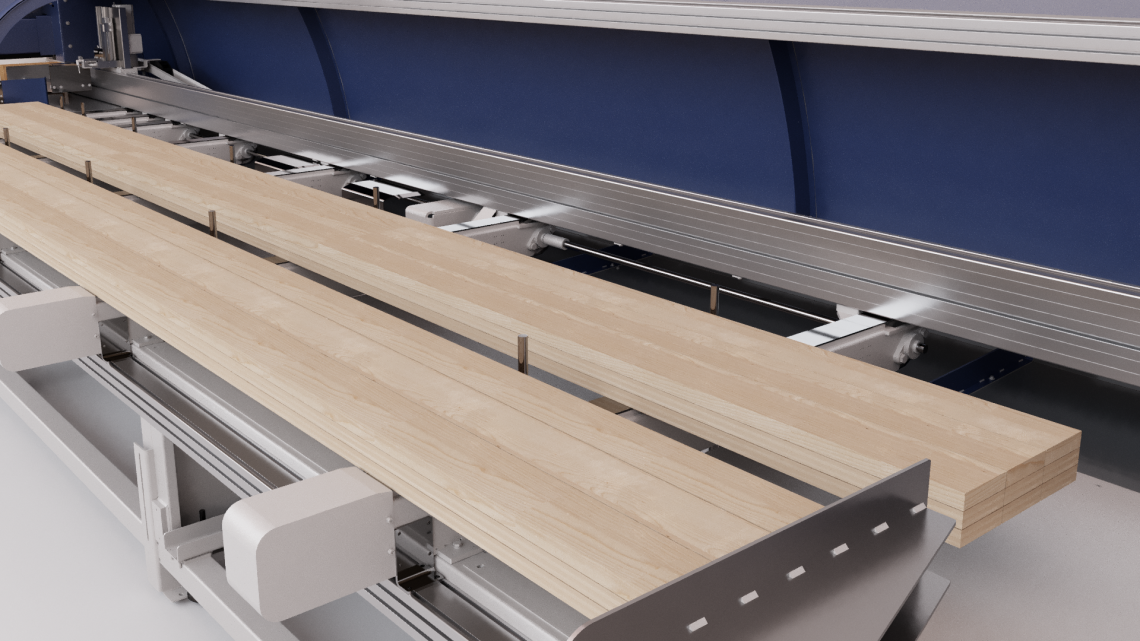

CHARGEUR AUTOMATIQUE
