TR 450 Matrix

produits / LIGNES DE TRONÇONNAGE Á COUPE DROITE

Description du Produit

LIGNE DE COUPE À POUSSOIR ÉLECTRONIQUE
MATRIX, UNE PHILOSOPHIE STROMAB

TR450 Matrix est une ligne de coupe à poussoir électronique avec optimisation complète et défaut du bois.
Solution optimale pour tous les besoins de coupe ascendante à 90°, elle peut fonctionner aussi bien avec une seule barre qu'avec des paquets.
Le poussoir est réalisé avec un système d'avance à crémaillère, pignon et moteur sans balais pour garantir
un positionnement sans compromis et une précision de coupe maximale.
L'architecture logicielle s'appuie sur un programmateur électronique avec écran tactile haute résolution de 12 pouces,
interface graphique simple et intuitive avec système d'exploitation Linux.
Les listes de coupe peuvent être créées directement sur le logiciel embarqué ou importées via une connexion
à des ports réseau Ethernet ou USB.
Le logiciel permet d'optimiser automatiquement la liste de coupe afin de réduire les déchets et d'optimiser le processus d'usinage
selon 6 critères : longueur maximale, déchet minimal, séquence, séquence de table, volume et priorité.
Une cellule photoélectrique permet la mesure automatique de la pièce à découper (fonction OPTI).
Une deuxième cellule photoélectrique détecte les marques fluorescentes pour éliminer les nœuds et les défauts (fonction OPTI PLUS).
Possibilité d'intégrer des imprimantes d'étiquettes et des imprimantes à jet d'encre à la ligne de tronçonnage.
Sur demande, il est possible d'implémenter des systèmes de chargement et de déchargement automatiques qui font office de poumon.
Des choix clairs pour des solutions complexes.
Données techniques arrow_drop_up

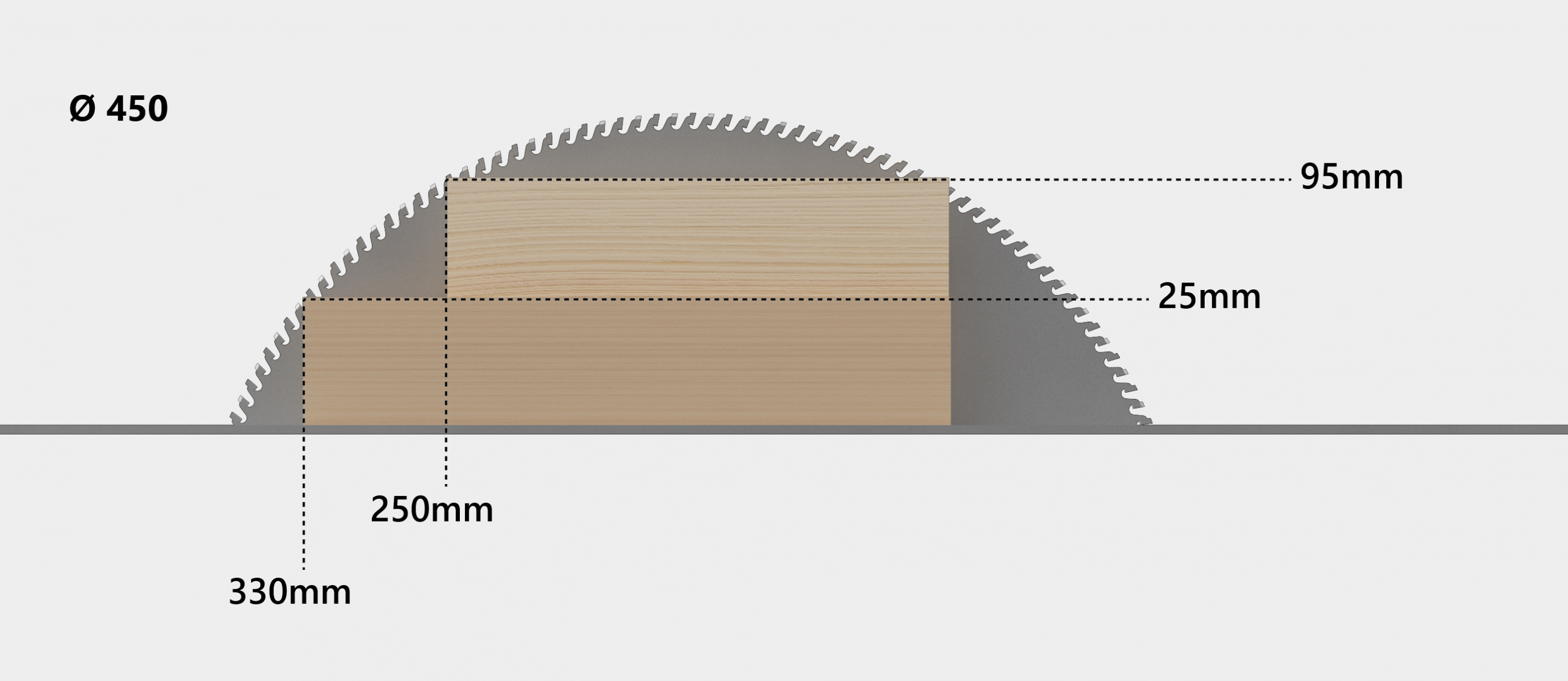

Diagramme de coupe

Caractéristiques techniques Unité de coupe
Diamètre de la lame
450 mm
Vitesse de rotation de la lame
2900 rpm
Puissance du moteur de la lame
kW 4 (HP 5,5)
Entraînement de la lame
Automatique à commande pneumatique
Hauteur du plan de travail
1000 mm
Inclinaison du plan de travail
8°
Section minimale de coupe
20 x 10 mm
Pression maximale de service
6-8 bar
Buses d'aspiration
2 x Ø100 mm
Poids net
1300 kg
Caractéristiques techniques Poussoir
Capacité de charge
de 2000 à 6000 mm
Vitesse maximale
90 mt/min
Vitesse maximale de positionnement
90 mt/min
Vitesse maximale de retour
90 mt/min
Précision de positionnement
+/- 0,4 mm
Poids maximal des tables
80 kg
Cycle d'exécution de la coupe
4 secondes

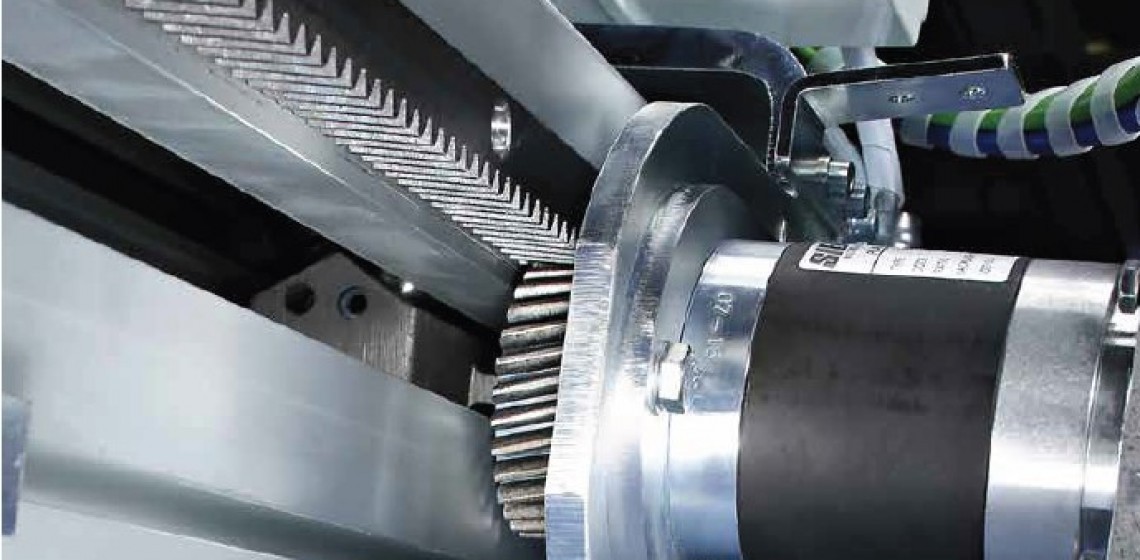

SYSTÈME D'AVANCEMENT DU POUSSOIR ÉLECTRONIQUE

Pignon, crémaillère, moteur sans balais

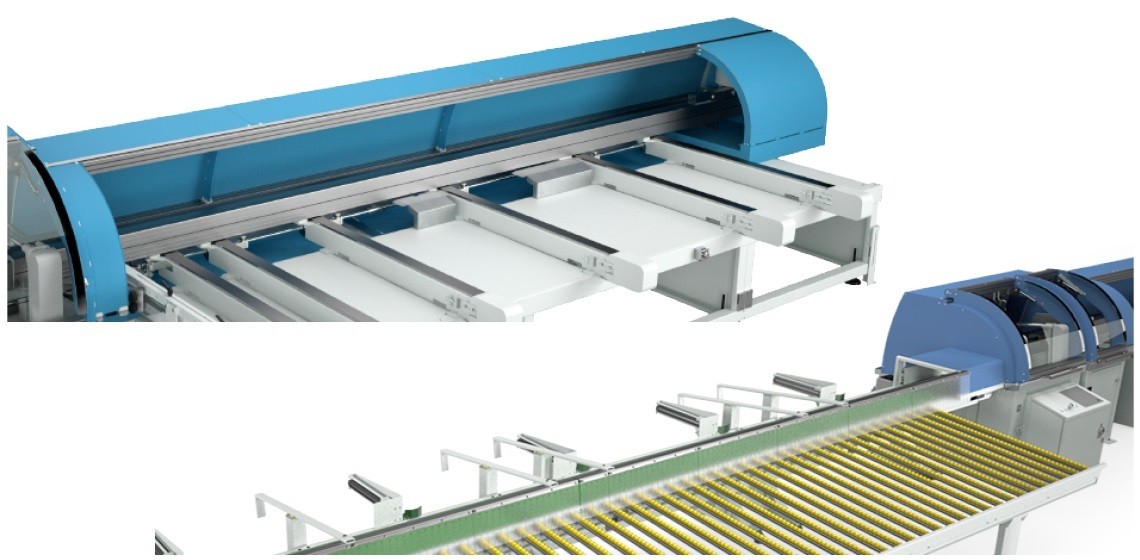

SYSTÈMES DE CHARGEMENT ET DE DÉCHARGEMENT AUTOMATIQUES

Chargeur automatique avec système de chargement à chaînes
Déchargeur automatique avec tapis, vérins rapides et banc de collecte
