FAST 500 Matrix

produits / LIGNES DE TRONÇONNAGE Á COUPE DROITE

Description du Produit

LIGNE DE COUPE À GRANDE VITESSE À POUSSOIR ÉLECTRONIQUE
MATRIX, UNE PHILOSOPHIE STROMAB

FAST500 Matrix est une ligne de coupe à poussoir électronique avec optimisation complète et défectuation du bois.
Solution optimale pour tous les besoins de coupe ascendante à 90°, elle peut travailler aussi bien sur des barres simples que sur des paquets.
Grâce à son unité de coupe spécifique, elle peut effectuer un cycle de coupe en 2 secondes et, en fonction de la liste de coupe,
elle peut produire jusqu'à 40 % de plus qu'une machine standard.
Le poussoir est équipé d'un système d'avance à crémaillère, pignon et moteur sans balais pour garantir
un positionnement sans compromis et une précision de coupe maximale.
L'architecture logicielle s'appuie sur un programmateur électronique avec écran tactile haute résolution de 12 pouces,
une interface graphique simple et intuitive avec système d'exploitation Linux.
Les listes de coupe peuvent être créées directement sur le logiciel embarqué dans la machine ou importées via une connexion
à des ports réseau Ethernet ou USB.
Le logiciel permet d'optimiser automatiquement la liste de coupe afin de réduire les déchets et d'optimiser le processus d'usinage
selon 6 critères : longueur maximale, déchet minimal, séquence, séquence de table, volume et priorité.
Une cellule photoélectrique permet la mesure automatique de la pièce à couper (fonction OPTI).

Une deuxième cellule photoélectrique détecte les marques fluorescentes pour éliminer les nœuds et les défauts (fonction OPTI PLUS).
Possibilité d'intégrer des imprimantes d'étiquettes et des imprimantes à jet d'encre à la ligne de tronçonnage.
Sur demande, il est possible de mettre en place des systèmes de chargement et de déchargement automatiques qui font office de poumon.
Des choix clairs pour des solutions complexes.

Données techniques

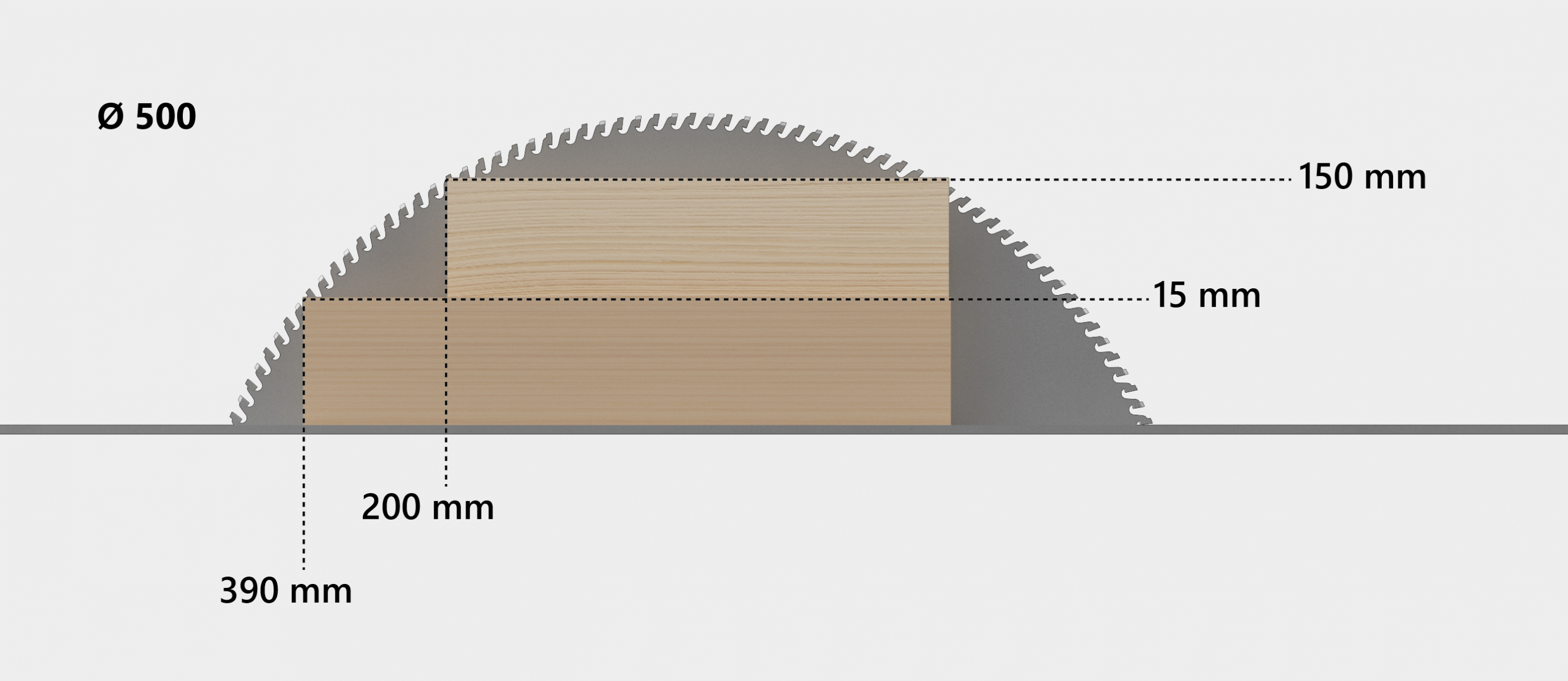

Diagramme de coupe

Caractéristiques techniques Unité de coupe

Diamètre de la lame

500 mm

Vitesse de rotation de la lame

3500 rpm

Puissance du moteur de la lame

kW 7,5 (HP 10)

Entraînement de la lame

Automatique à commande pneumatique

Hauteur du plan de travail

1000 mm

Inclinaison du plan de travail

8°

Section minimale de coupe

20 x 10 mm

Pression maximale de service

6-8 bar

Buses d'aspiration

2 x Ø100 mm

Poids net

1900 kg

Caractéristiques techniques Poussoir

Capacité de charge

de 2000 à 14000 mm

Vitesse maximale

90 mt/min

Vitesse maximale de positionnement

90 mt/min

Vitesse maximale de retour

90 mt/min

Précision de positionnement

+/- 0,4 mm

Poids maximal des tables

80 kg

Cycle d'exécution de la coupe

2 secondes

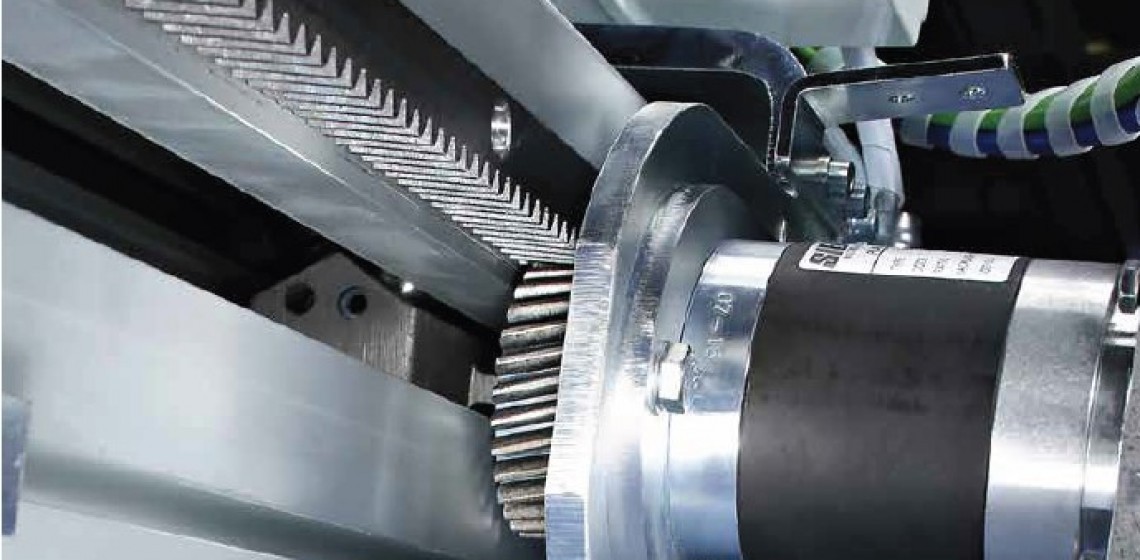

SYSTÈME D'AVANCEMENT DU POUSSOIR ÉLECTRONIQUE

Pignon, crémaillère, moteur sans balais

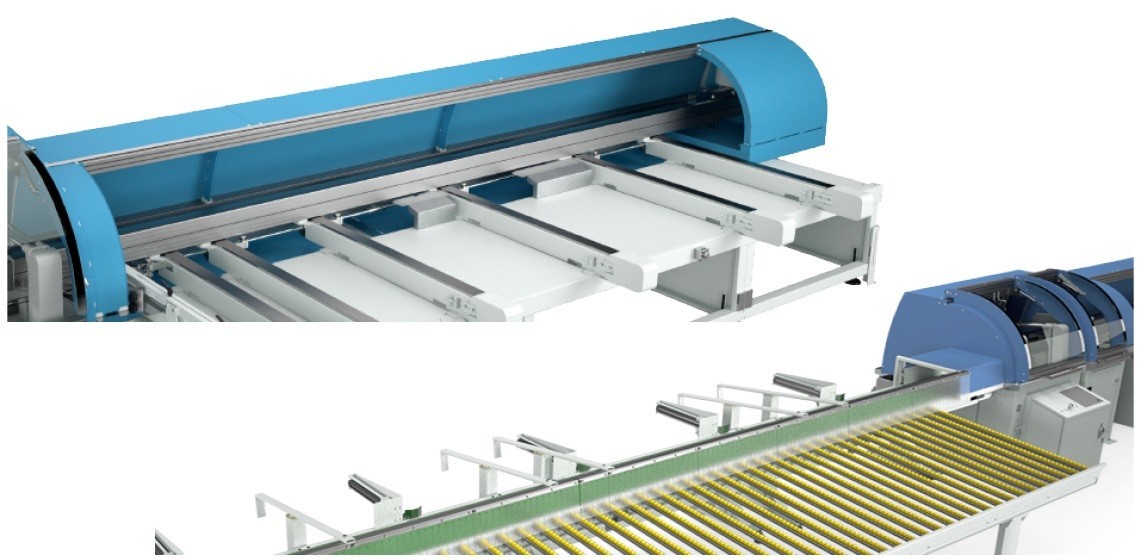

SYSTÈMES DE CHARGEMENT ET DE DÉCHARGEMENT AUTOMATIQUES

Chargeur automatique avec système de chargement à chaînes
Déchargeur automatique avec tapis, cylindres rapides et banc de collecte
