TR 450 Matrix

prodotti / LINEE DI TRONCATURA A TAGLIO DRITTO

Descrizione prodotto

LINEA DI TRONCATURA A SPINTORE ELETTRONICO
MATRIX, UNA FILOSOFIA STROMAB

TR450 Matrix è una linea di troncatura a spintore elettronico con completa ottimizzazione e difettazione del legno.
Soluzione ottimale per tutte le esigenze di taglio ascendente a 90°, può lavorare sia a barra singola che a pacchi.
Lo spintore è realizzato con un sistema d’avanzamento a cremagliera, pignone e motore brushless per garantire
un posizonamento senza compromessi e la massima precisione di taglio.
L'architettura software si appoggia su un programmatore elettronico con monitor touch-screen da 12” ad alta risoluzione,
interfaccia grafica semplice ed intuitiva con sistema operativo Linux.
Le liste di taglio possono essere create direttamente sul software a bordo macchina oppure importate tramite connessione
a porte di rete ethernet o USB.
Il software permette di ottimizzare automaticamente la lista di taglio per ridurre gli scarti e ottimizzare il processo di lavorazione
secondo 6 criteri : massima lunghezza, minimo scarto, sequenza, sequenza tavola, volume e priorità.
Una fotocellula consente la misurazione automatica del pezzo da tagliare (funzione OPTI).
Una seconda fotocellula rileva i segni fluorescenti per l'eliminazione di nodi e difetti (funzione OPTI PLUS).
Possibilità di integrare alla linea di troncatura stampanti per etichette e stampanti a getto d'inchiostro.
A richiesta è possibile implementare sistemi di carico e scarico automatici che fungono da polmone.
Scelte chiare per soluzioni complesse.
Dati Tecnici arrow_drop_up
Diagramma di taglio

Caratteristiche tecniche Unità di taglio
Diametro lama
450 mm
Velocità rotazione lama
2900 rpm
Potenza motore lama
kW 4 (HP 5,5)
Altezza piano di lavoro
850 mm
Inclinazione piano di lavoro
8°
Sezione minima di taglio
20 x 10 mm
Pressione massima di esercizio
6-8 bar
Bocche di aspirazione
2 x Ø100 mm
Peso netto
1300 kg
Caratteristiche tecniche Spintore
Capacità di carico
da 2000 a 6000 mm
Velocità massima
90 mt / min
Velocità massima di posizionamento
90 mt / min
Velocità massima di ritorno
90 mt / min
Precisione di posizionamento
+/- 0,4 mm
Peso massimo delle tavole
80 kg
Ciclo esecuzione taglio
4 secondi

SISTEMA DI AVANZAMENTO DELLO SPINTORE ELETTRONICO

Pignone, Cremagliera, Motore Brushless

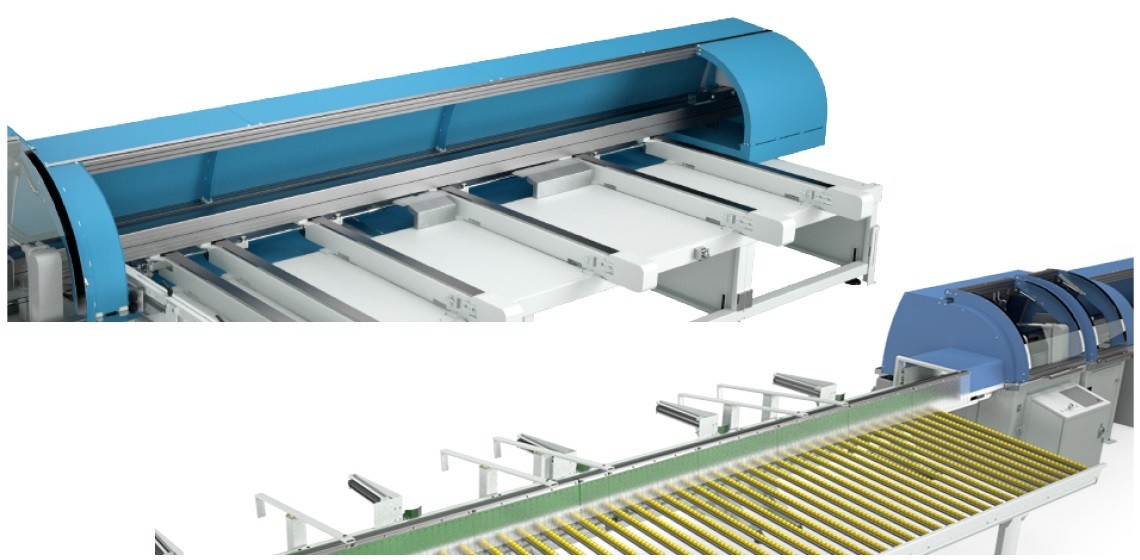

SISTEMI DI CARICO E SCARICO AUTOMATICI

Caricatore automatico con sistema di carico a catene

Scaricatore automatico con tappeto a velocità variabile (0-120 mt/min) e banco di raccolta
