FAST 500 Matrix

prodotti / LINEE DI TRONCATURA A TAGLIO DRITTO play video

Descrizione prodotto

LINEA DI TRONCATURA AD ALTA VELOCITA' A SPINTORE ELETTRONICO
MATRIX, UNA FILOSOFIA STROMAB

FAST500 Matrix è una linea di troncatura a spintore elettronico con completa ottimizzazione e difettazione del legno.
Soluzione ottimale per tutte le esigenze di taglio ascendente a 90°, può lavorare sia a barra singola che a pacchi.
Grazie alla sua specifica unità di taglio può eseguire un ciclo di taglio in 2 secondi e in relazione alla lista di taglio
può produrre fino al 40% in più rispetto alla macchina standard.
Lo spintore è realizzato con un sistema d’avanzamento a cremagliera, pignone e motore brushless per garantire
un posizonamento senza compromessi e la massima precisione di taglio.
L'architettura software si appoggia su un programmatore elettronico con monitor touch-screen da 12” ad alta risoluzione,
interfaccia grafica semplice ed intuitiva con sistema operativo Linux.
Le liste di taglio possono essere create direttamente sul software a bordo macchina oppure importate tramite connessione
a porte di rete ethernet o USB.
Il software permette di ottimizzare automaticamente la lista di taglio per ridurre gli scarti e ottimizzare il processo di lavorazione
secondo 6 criteri : massima lunghezza, minimo scarto, sequenza, sequenza tavola, volume e priorità.
Una fotocellula consente la misurazione automatica del pezzo da tagliare (funzione OPTI).
Una seconda fotocellula rileva i segni fluorescenti per l'eliminazione di nodi e difetti (funzione OPTI PLUS).
Possibilità di integrare alla linea di troncatura stampanti per etichette e stampanti a getto d'inchiostro.
A richiesta è possibile implementare sistemi di carico e scarico automatici che fungono da polmone.
Scelte chiare per soluzioni complesse.
Dati Tecnici arrow_drop_up

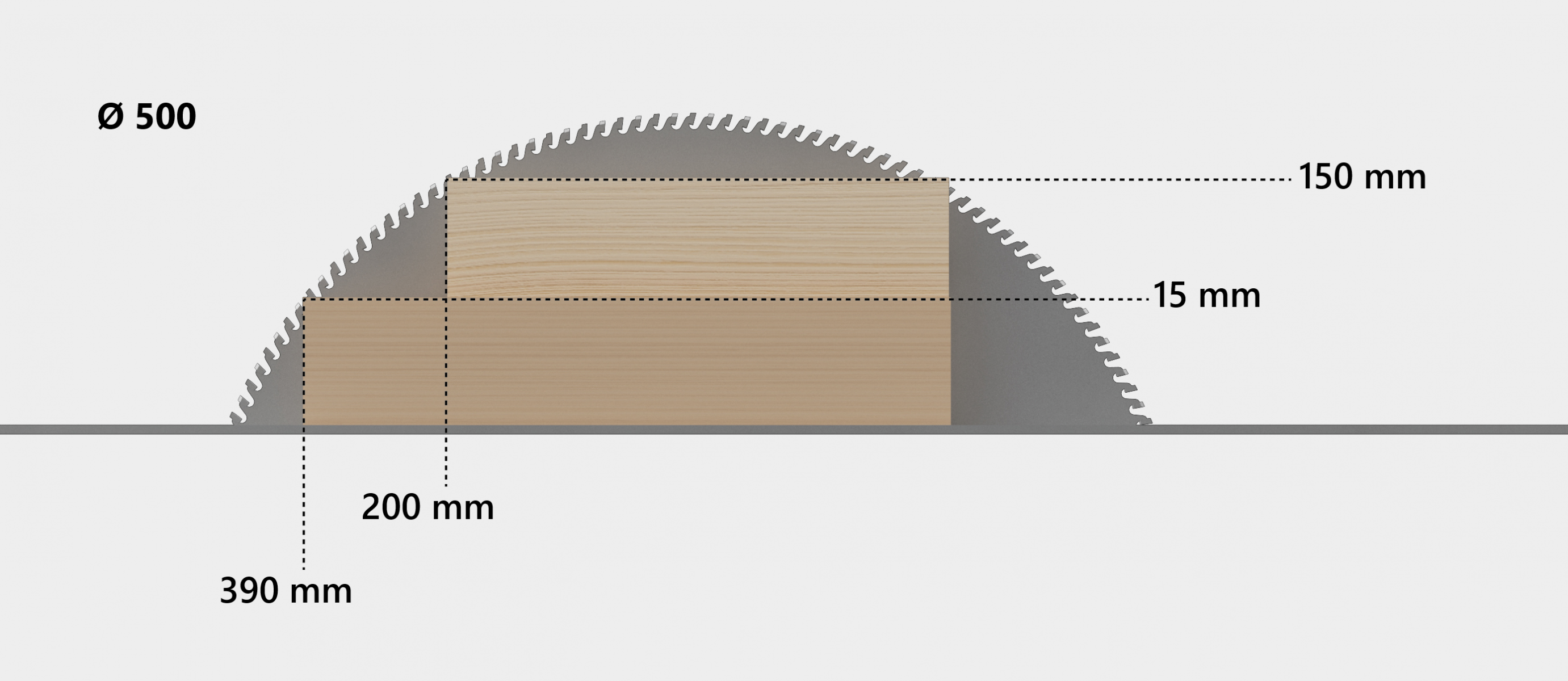

Diagramma di taglio

Caratteristiche tecniche Unità di taglio
Diametro lama
500 mm
Velocità rotazione lama
3500 rpm
Potenza motore lama
kW 7,5 (HP 10)
Altezza piano di lavoro
1000 mm
Inclinazione piano di lavoro
8°
Sezione minima di taglio
20 x 10 mm
Pressione massima di esercizio
6-8 bar
Bocche di aspirazione
2 x Ø100 mm
Peso netto
1900 kg
Caratteristiche tecniche Spintore
Capacità di carico
da 2000 a 14000 mm
Velocità massima
90 mt / min
Velocità massima di posizionamento
90 mt / min
Velocità massima di ritorno
90 mt / min
Precisione di posizionamento
+/- 0,4 mm
Peso massimo delle tavole
80 kg
Ciclo esecuzione taglio
4 secondi

SISTEMA DI AVANZAMENTO DELLO SPINTORE ELETTRONICO

Pignone, Cremagliera, Motore Brushless

SISTEMI DI CARICO E SCARICO AUTOMATICI

Caricatore automatico con sistema di carico a catene

Scaricatore automatico con tappeto, cilindri rapidi e banco di raccolta
