MV 520

prodotti / CENTRO DI TAGLIO A CONTROLLO NUMERICO play video

Descrizione prodotto

CENTRO DI TAGLIO A 5 ASSI
IL TUO CENTRO DI TAGLIO TRUSS

Produttività, precisione, automazione.
MV520 è il centro di taglio CNC progettato per produttori di case a telaio e capriate TRUSS
che richiedono velocità, ripetibilità e integrazione digitale.
Tecnologia a 5 assi per tagli complessi
L’unità di taglio ruota a 360° e si inclina a ±90°, eseguendo con facilità:
- Tagli dritti
- Tagli inclinati
- Tagli composti ad alta precisione
Perfetta per travi e componenti strutturali con geometrie variabili.
Movimentazione brevettata per massima velocità
Il sistema a doppio tappeto‑morsa indipendente garantisce:
- Posizionamento rapido e stabile del pezzo
- Precisione costante su ogni taglio
- Ciclo di lavoro più veloce della categoria
- Riduzione dei costi di manodopera
Una tecnologia esclusiva Stromab che massimizza la produttività.
Software avanzato, integrazione totale
Basata su controllo elettronico Beckhoff, MV520 offre:
- Interfaccia 3D intuitiva su monitor touch da 18,5”
- Sistema operativo Windows
- Importazione automatica dei file BTL
- Integrazione immediata con la rete aziendale
- Caricamento liste di taglio da remoto o via USB
Perfetta per flussi digitali TRUSS e produzione industriale.
Configurazioni flessibili
MV520 è disponibile in due versioni:
- Caricatore manuale
- Caricatore automatico
Lo scaricatore automatico è di serie e comprende:
- Tavola a rulli parzialmente motorizzati
- Barra di espulsione a tutta lunghezza
- Magazzino frontale per i pezzi finiti
Capacità di lavorazione
Lavora tavole di qualsiasi lunghezza con sezioni da 40×20 mm fino a 300×90 mm.
Dati Tecnici arrow_drop_up
Diagramma di taglio
SEZIONI DI TAGLIO MASSIMA E MINIMA

Caratteristiche tecniche Unità di taglio
Diametro lama
520 mm
Velocità rotazione lama
3000 rpm
Potenza motore lama
kW 3 (HP 4) con Inverter
Azionamento lama
Automatico controllato elettronicamente
Altezza piano di lavoro
930 mm
Sezione minima di taglio
40 x 20 mm
Lunghezza minima pezzo caricabile
1250 mm
Lunghezza massima pezzo caricabile
13000 mm
Inclinazione lama
-90° +90°
Rotazione lama
0 - 360°
Velocità massima dei nastri trasportatori (asse X)
140 mt / min
Pressione massima di esercizio
6-8 bar
Bocche di aspirazione
3 x Ø120 mm
Peso netto
2700 kg

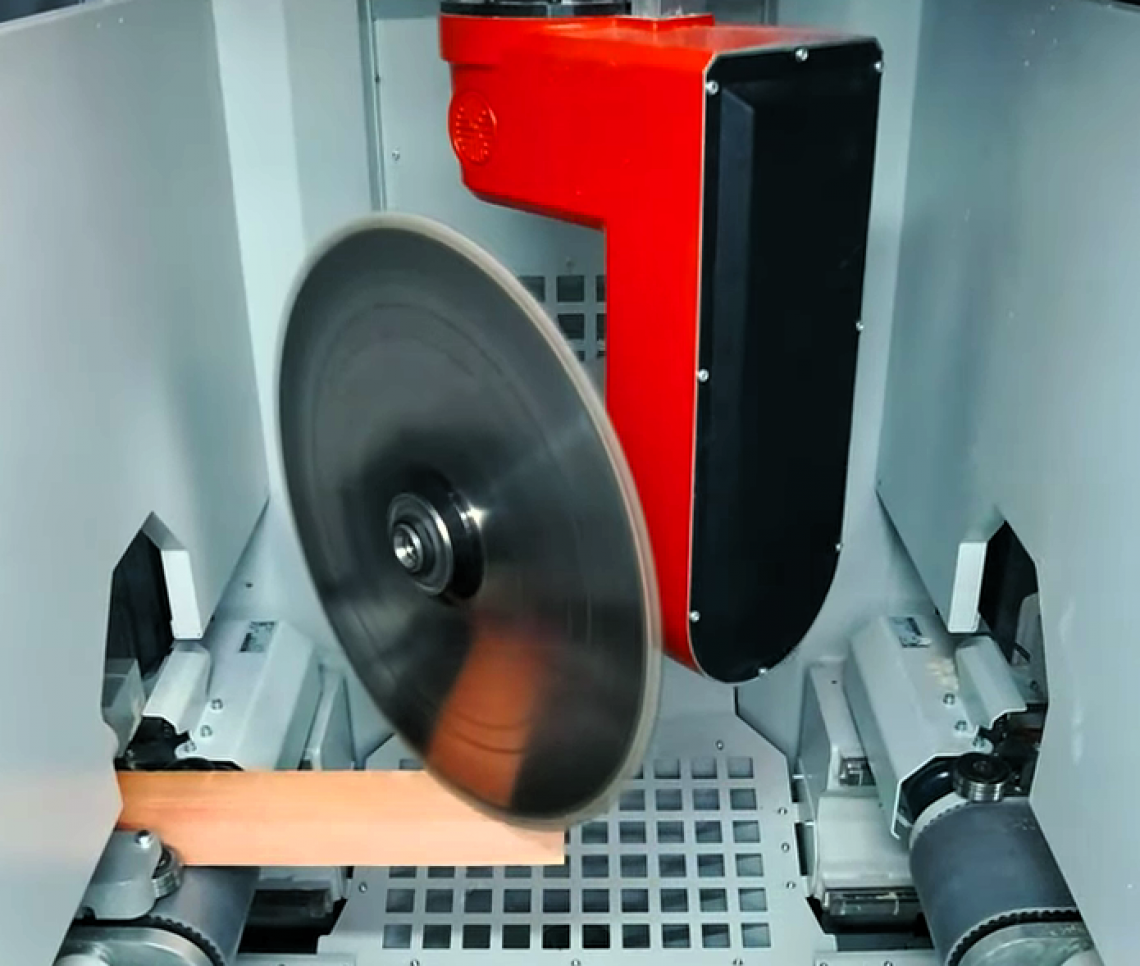

UNITA' DI TAGLIO

5 assi a gestione elettronica

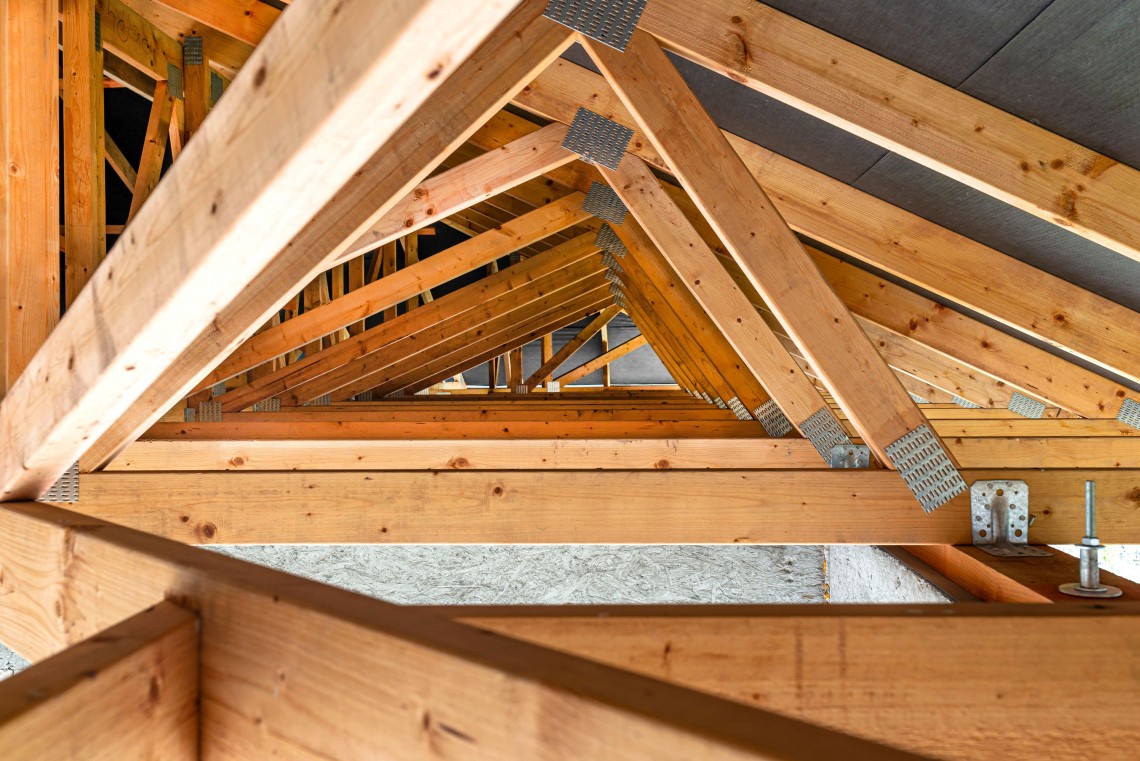

CAPRIATE IN TRUSS
