US 30 MX

productos / SIERRAS RADIALES UNIVERSALES

Descripción del producto

SIERRAS RADIALES PARA CARPINTERÍA
CORTE COMPUESTO PARA GRANDES SECCIONES

US30 MX con tope electrónico integrado, está diseñada para satisfacer las necesidades de corte de grandes secciones
en combinación con la inclinación de la hoja y la rotación del brazo.
Todos los movimientos de la máquina, inclinación, rotación, avance de la hoja y tope electrónico están controlados electrónicamente.
Posicionamiento del tope electrónico mediante piñón y cremallera de precisión, motor sin escobillas y reductor planetario.
La arquitectura del software se basa en un control electrónico Beckhoff con monitor de pantalla táctil y una interfaz gráfica sencilla e intuitiva
sistema operativo sencillo e intuitivo basado en Windows. Las listas de corte pueden importarse directamente en formato .BTL
mediante conexión a puertos de red Ethernet o USB, o crearse directamente en el software de a bordo de la máquina.
El control de la máquina realiza la optimización del mecanizado para reducir los residuos y optimizar los procesos de mecanizado.
Proceso sencillo e intuitivo con la posibilidad de integrar impresoras de etiquetas.

Datos Tecnicos
Diametro hoja 550 mm	Velocidad rotaciòn hoja 3000 rpm
Potencia motor hoja 5,5 kW (7,5 HP)	Velocidad de corte hasta 22 mt/min
Rotaciòn hoja -60° +60°	Inclinaciòn hoja -60° +30°
Max capacidad de corte a 90° 510 mm (L) x 210 mm (H)	Capacidad del tope electronico de 3000 hasta 14000 mm
Presiòn de servicio 6-8 bar	Bocas de aspiraciòn 3 x Ø120 mm
Peso neto 1300 kg

Datos técnicos

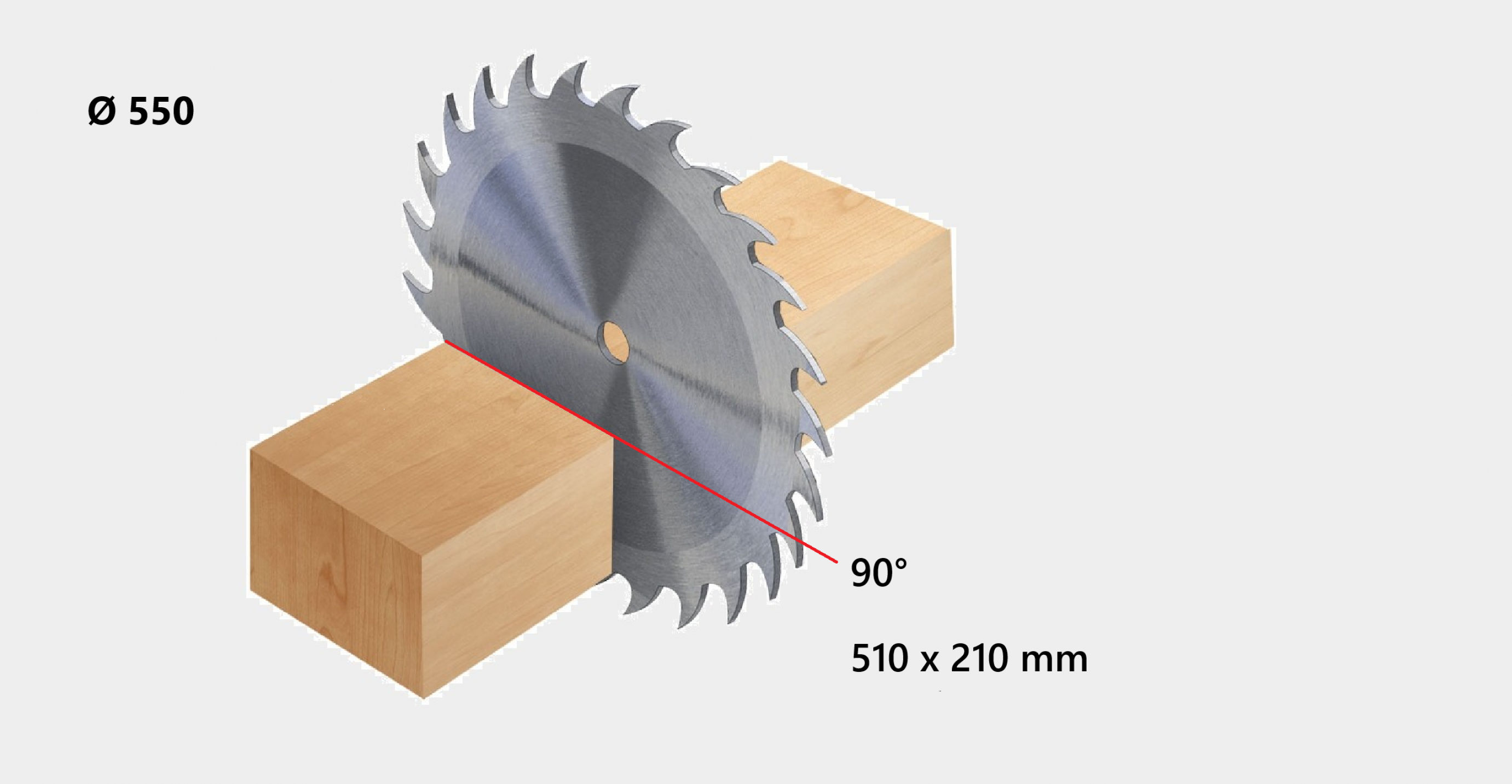

Diagrama de corte

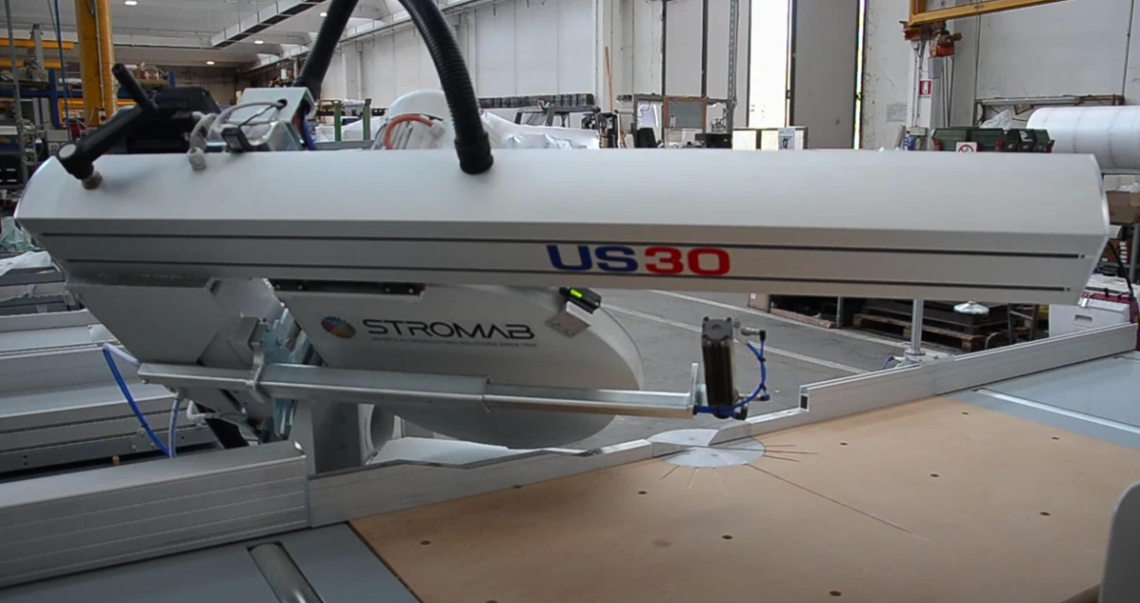

UNIDAD DE CORTE

Inclinaciòn hoja y rotaciòn brazo para corte compuesto

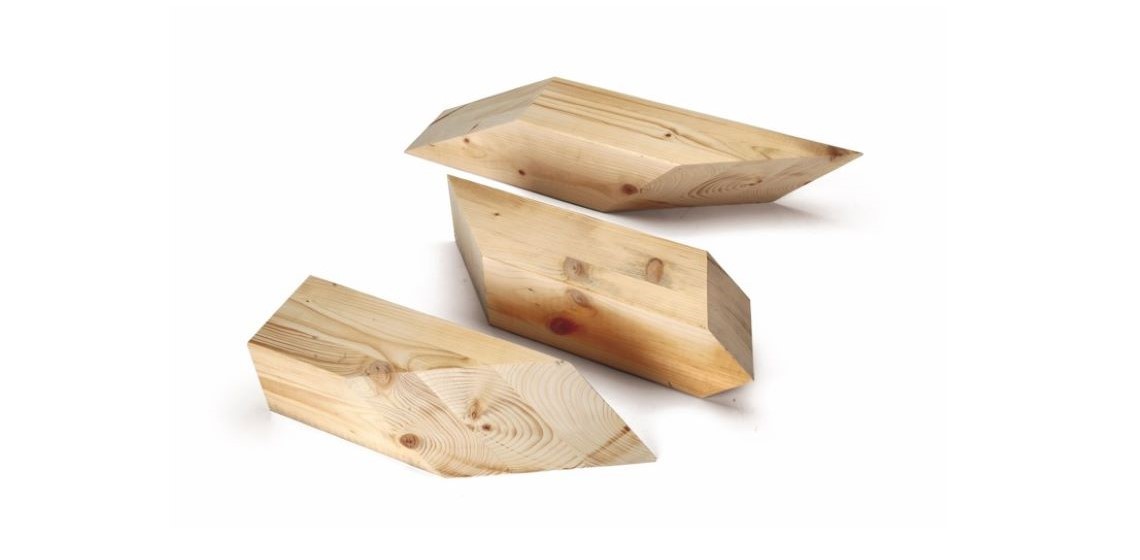

CORTE COMPUESTO
