FAST 500 Matrix

productos / LINEAS DE TRONZADO POR CORTE RECTO play video

Descripción del producto

LÍNEA DE TRONZADO DE ALTA VELOCIDAD CON EMPUJADOR ELECTRÓNICO
MATRIX, UNA FILOSOFÍA STROMAB

FAST500 Matrix es una línea de tronzado con empujador electrónico con optimización completa y defecciòn de la madera.
Solución óptima para todas las exigencias en el corte ascendente a 90°, puede trabajar tanto en modo barra única como en paquete.
Gracias a su unidad de corte específica, puede realizar un ciclo de corte en 2 segundos y en relación con la lista de corte
puede producir hasta un 40% más que la máquina estándar.
El empujador está construido con un sistema de avance de piñón y cremallera y un motor sin escobillas para garantizar
un posicionamiento sin concesiones y la máxima precisión de corte.
La arquitectura del software se basa en un programador electrónico con un monitor de pantalla táctil de 12" de alta resolución,
interfaz gráfica sencilla e intuitiva con sistema operativo Linux.
Las listas de corte pueden crearse directamente en el software a bordo de la máquina o importarse mediante conexión
a los puertos de red Ethernet o USB.
El software permite optimizar automáticamente la lista de corte para reducir los residuos y optimizar el proceso de mecanizado
según 6 criterios: longitud máxima, desperdicio mínimo, secuencia, secuencia de la mesa, volumen y prioridad.
Una fotocélula permite medir automáticamente la pieza que se va a cortar (función OPTI).
Una segunda fotocélula detecta marcas fluorescentes para la eliminación de nudos y defectos (función OPTI PLUS).
Posibilidad de integrar impresoras de etiquetas y de impresoras de chorro de tinta a la línea de corte.
En opciòn, se pueden implementar sistemas automáticos de carga y salida.
Opciones claras para soluciones complejas.

Datos Tecnicos Tronzadora

Diametro hoja
500 mm

Velocidad ritaciòn hoja
3500 rpm

Potencia motor hoja
kW 7,5 (HP 10)
Altura mesa de trabajo
1000 mm

Inclinaciòn mesa de trabajo
8°

Secciòn minima de corte
20 (L) x 10 (H) mm

Capacidad max de corte
390 mm (L) a 15 mm (H) - 200 mm (L) a 150 mm (H)

Presiòn de servicio
6-8 bar

Bocas de aspiraciòn
2 x Ø100 mm

Peso neto
1900 kg


Datos Tecnicos Empujador

Capacidad de cargo
de 2000 hasta 14000 mm

Velocidad max
90 mt / min

Velocidad max de posicionamiento
90 mt / min
Velocidad max de regreso
90 mt / min

Precisiòn de posicionamiento
+/- 0,4 mm

Peso max piezas
80 kg

Ciclo ejecuciòn corte
2 sec


Datos técnicos arrow_drop_up

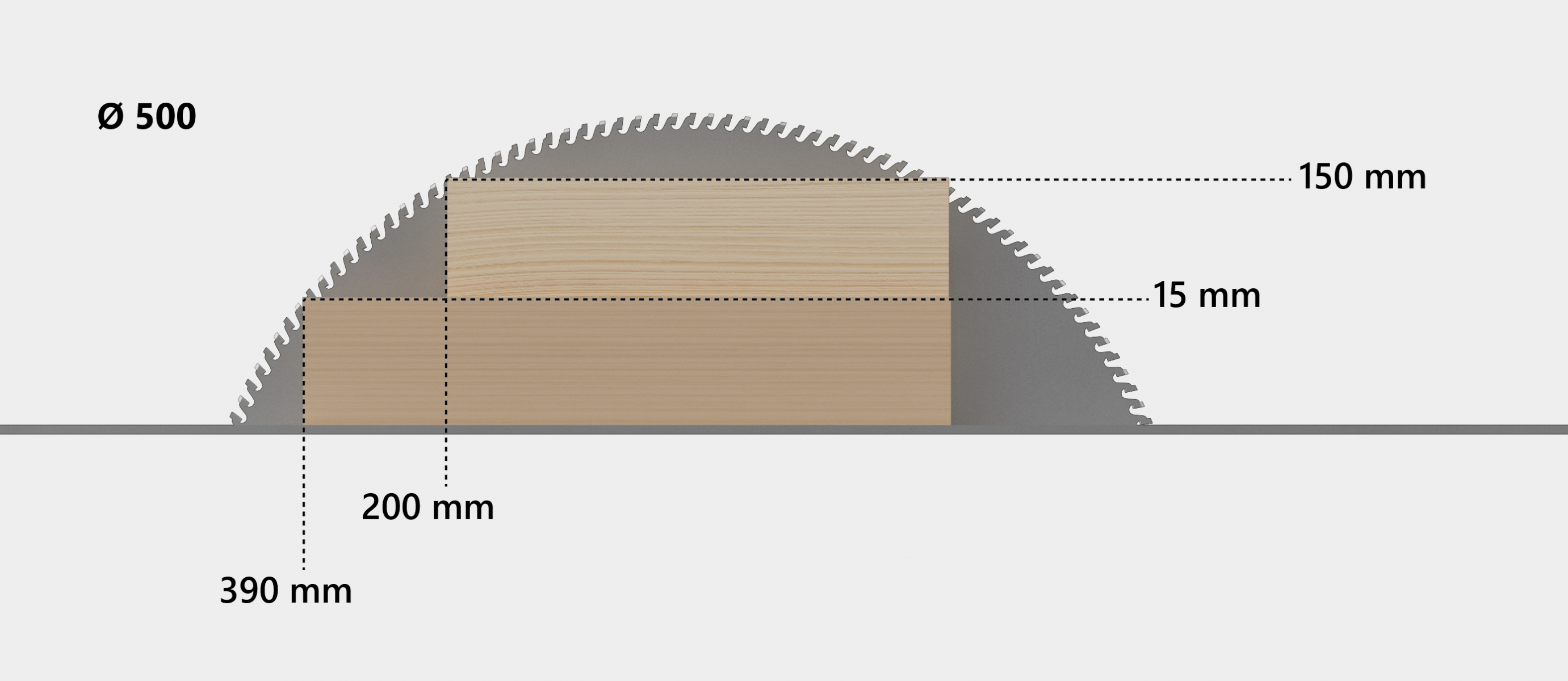

Diagrama de corte

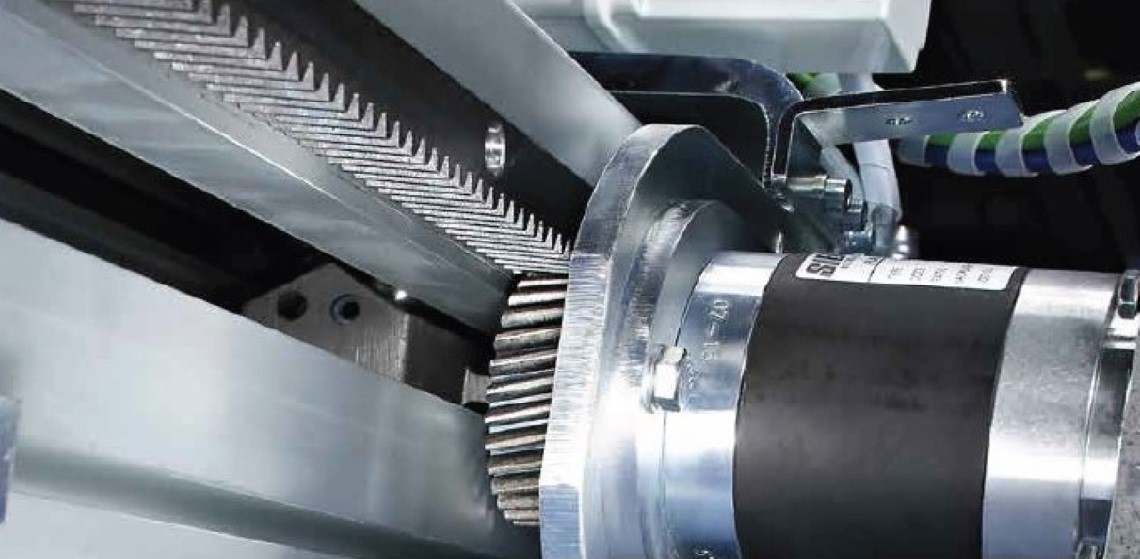

SISTEMA DE AVACE DEL EMPUJADOR ELECTRONICO

Piñón, cremallera, motor sin escobillas

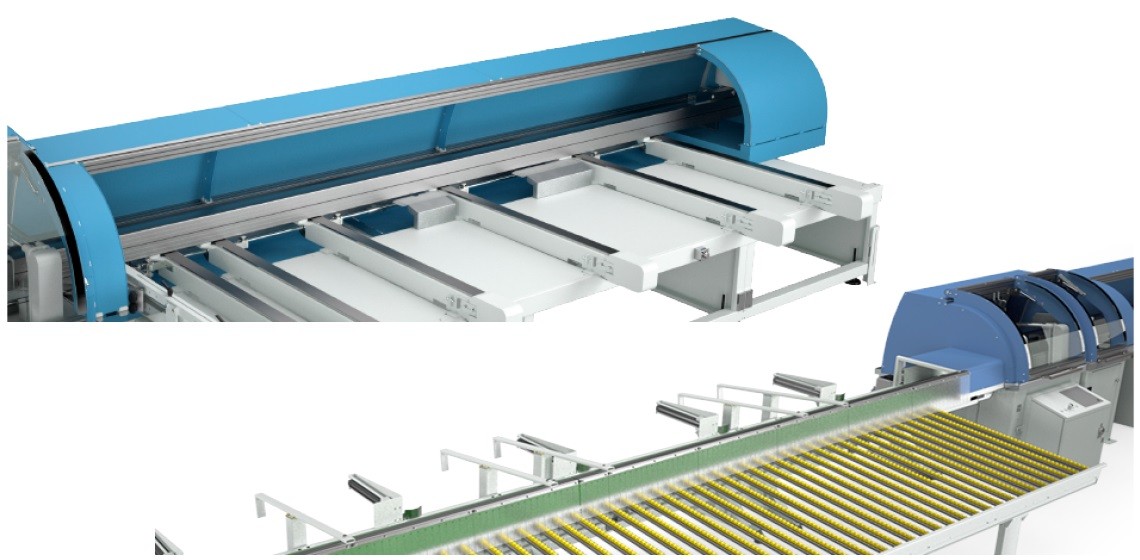

SISTEMAS AUTOMÁTICOS DE CARGA Y SALIDA

Cargador automático con sistema de carga por cadena
Salida automática con cinta transportadora, cilindros rápidos y banco de recogida
