CT 600

productos / LINEAS DE TRONZADO POR CORTES ANGULARES

Descripción del producto

LINEA DE TRONZADO CON EMPUJADOR ELECTRONICO

POR CORTES ANGULARES
EL CORTE OPTIMIZADO

CT600 es una línea de tronzado con empujador electrónico con optimización completa y detecciòn de la madera.
Gracias a su mesa giratoria, es la solución óptima para todas las necesidades de corte recto (90°) y angular (+/- 70°)
tanto para el tronzado de una sola barra como para el tronzado de paquetes.
El empujador está diseñado con un sistema de avance de piñón y cremallera y un motor sin escobillas

para garantizar máxima precisión de corte.
La arquitectura del software se basa en un control electrónico Beckhoff con un monitor táctil de 12" de alta resolución,
interfaz gráfica 3D sencilla e intuitiva con sistema operativo Windows.
Las listas de corte pueden crearse directamente en el software de a bordo o importarse mediante conexión
a puertos de red Ethernet o USB.
El software permite optimizar automáticamente la lista de corte para reducir los desechos y optimizar el proceso de mecanizado
según 4 criterios: longitud máxima, desperdicio mínimo, secuencia y prioridad.
Una fotocélula permite medir automáticamente la pieza que se va a cortar (función OPTI).
Una segunda fotocélula detecta las marcas fluorescentes para eliminar nudos y defectos (función OPTI PLUS).
Posibilidad de integrar impresoras de etiquetas y impresoras de chorro de tinta a la línea de corte.
En opciòn, se pueden implementar sistemas automáticos de carga y salida.
En definitiva, es la máquina perfecta para los clientes más exigentes, flexible pero con gran capacidad de producción.
Es la referencia para los fabricantes de embalajes especiales, suelos de madera, casas de madera,
encofrados para la construcción y mobiliario interior y exterior.

Datos Tecnicos Tronzadora
Diametro hoja 600 mm	Velocidad rotaciòn hoja 2600 rpm
Potencia motor hoja kW 7,5 (HP 10)	Rotaciòn automatica hoja -70° +70°
Altura mesa de trabajo 1000 mm	Inclinaciòn mesa de trabajo 8°
Secciòn minima de corte 30 (L) x 10 (H) mm	Capacidad max de corte con hoja 0° (corte recto) 410 mm (L) a 40 mm (H) - 215 mm (L) a 200 mm (H)
Capacidad max de corte con hoja 45° (corte angular) 285 mm (L) a 40 mm (H) - 150 mm (L) a 200 mm (H)	Capacidad max de corte con hoja 70° (corte angular) 80 mm (L) a 40 mm (H) - 40 mm (L) a 200 mm (H)
Presiòn de servicio 6 bar	Bocas de aspiraciòn 3 x Ø100 mm - 1 x Ø120 mm
Peso neto 1200 kg

Datos Tecnicos Empujador
Capacidad de cargo 3000 - 4000 - 5000 - 6000 mm	Velocidad max 90 mt / min
Velocidad max de posicionamiento 90 mt / min	Velocodad max de regreso 90 mt / min
Precision de posicionamiento +/- 0,4 mm	Peso max piezas 80 kg
Ciclo de ejecución del corte 4 sec

Datos técnicos

Diagrama de corte

SECCION DE CORTE CON DISCO A 0°

MAX ALTURA Y MAX ANCHO

SECCION DE CORTE CON DISCO A 45°

MAX ALTURA Y MAX ANCHO

SECCION DE CORTE CON DISCO A 80°

MAX ALTURA Y MAX ANCHO

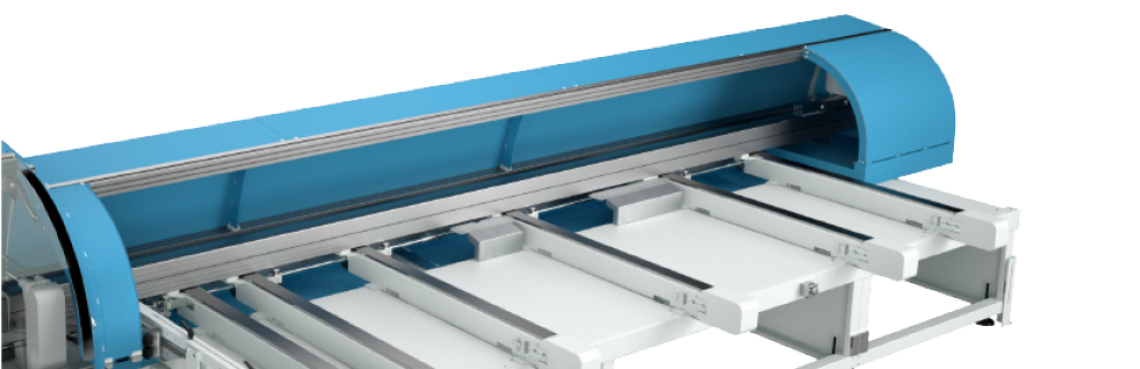

CARGADOR AUTOMÁTICO

- Cargador automático para piezas singulas o paquetes
- Sistema de carga por cadena
- Capacidad de carga de 3 a 10 mt

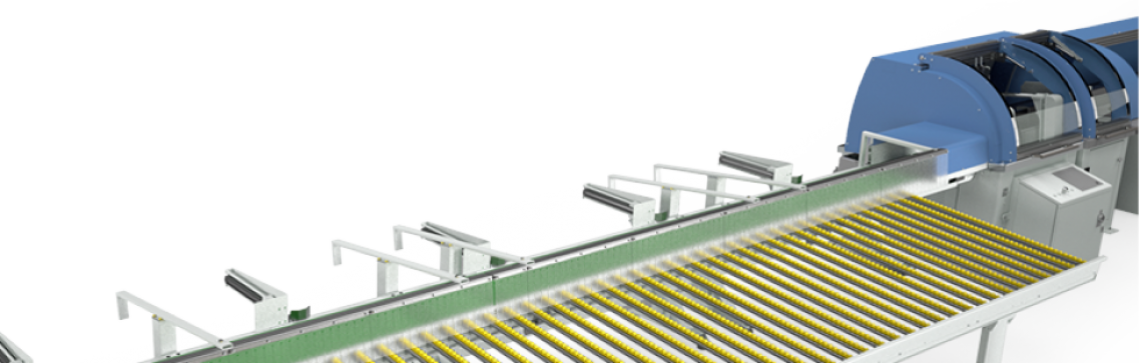

SALIDA AUTOMATICA CON CINTA Y EXPULSORES RÁPIDOS

- Cinta de velocidad variable 0-120 mt./min.
- Acoplamiento medida/expulsor directamente desde lista de corte
- Mesa de recogida con rodillos locos
