CT 800

productos / CENTRO DE CORTE POR VIGAS

Descripción del producto

CENTRO DE CORTE DE VIGAS
CORTE COMPUESTO PARA GRANDES SECCIONES

CT800 es el centro de corte para vigas de gran sección, lo que lo convierte en la solución óptima
en carpintería y construcción de estructuras de madera.
Gracias a la tecnología de 5 ejes controlados electrónicamente, satisface todas las necesidades de corte recto, inclinado y compuesto.
Garantiza la máxima velocidad de procesamiento y calidad del producto acabado, reduciendo la mano de obra y maximizando la producción.
y maximizando la producción.
CT800 puede procesar vigas de cualquier longitud con secciones transversales desde 120x45 mm hasta 290x280 mm.
Sistema de movimiento de vigas con ruedas motorizadas engomadas y prensores superiores de inclinación neumática.
La arquitectura del software se basa en un CAD-CAM 'Stromab Easy-Wood' para importar listas de mecanizado
generadas por programas de diseño externos como SEMA, DIETRICH Y CAD-WORK.
Interfaz gráfica fácil e intuitiva.

Datos Tecnicos
Diametro hoja 800 mm	Velocidad de rotaciòn hoja 1450 rpm
Potencia motor hoja kW 15 (HP 20) con Inverter	Secciòn minima de trabajo 120 mm (L) x 45 (H) mm
Secciòn maxima de trabajo a 90° (corte singulo) 290 (L) x 280 (H) mm - 450 (L) x 200 (H) mm	Secciòn maxima de trabajo a 90° (corte repetido) 770 (L) x 280 (H) mm - 840 (L) x 250 (H) mm
Velocidad de avance viga sobre rodillos 0 - 17 mt/min	Rotaciòn mesa de trabajo 0° - 340°
Inclinaciòn hoja 90° +45°	Presiòn de trabajo 6-8 bar
Bocas de aspiraciòn 2 x Ø150 mm	Peso neto 2960 kg

Datos técnicos

Diagrama de corte

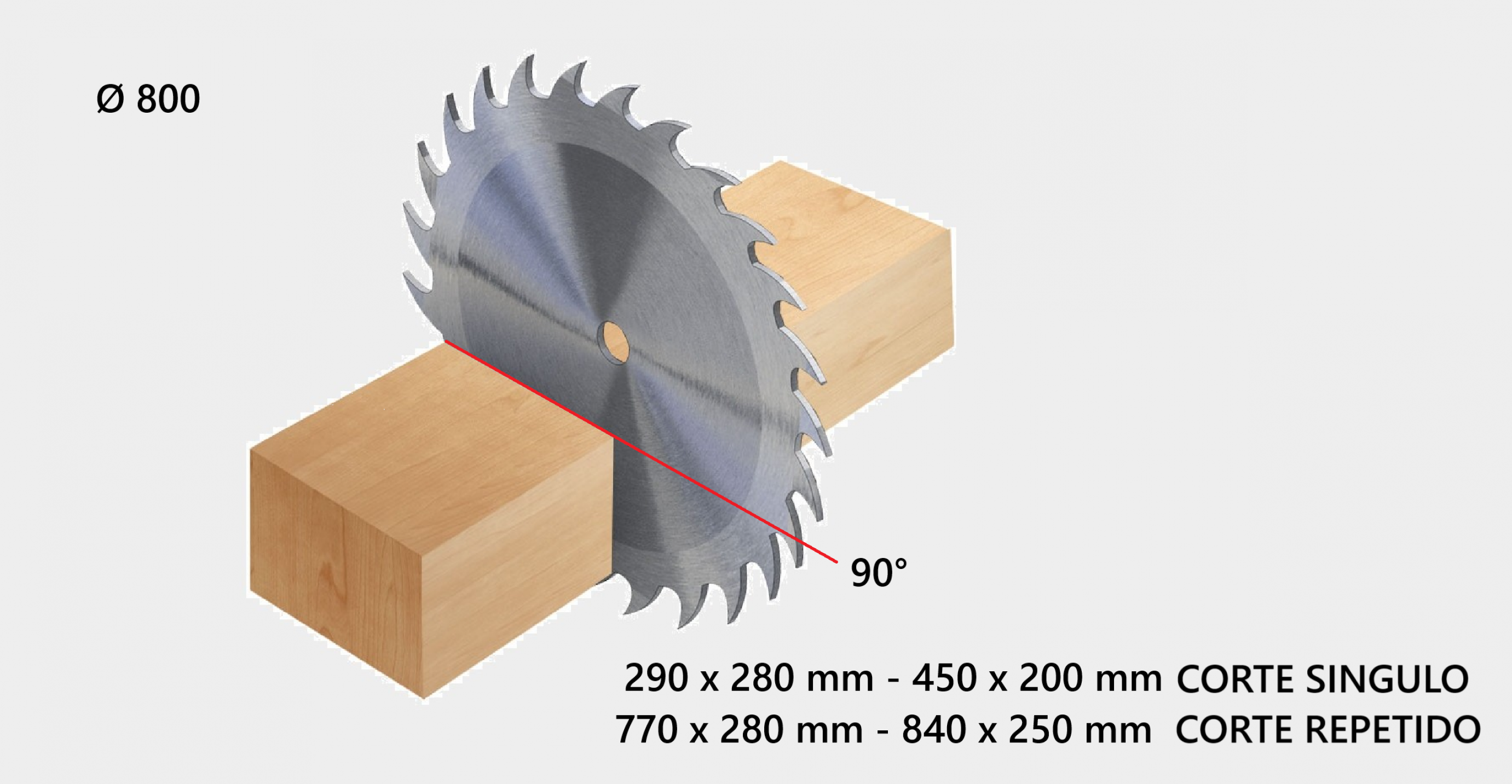

SECCION DE CORTE CON DISCO A 90°

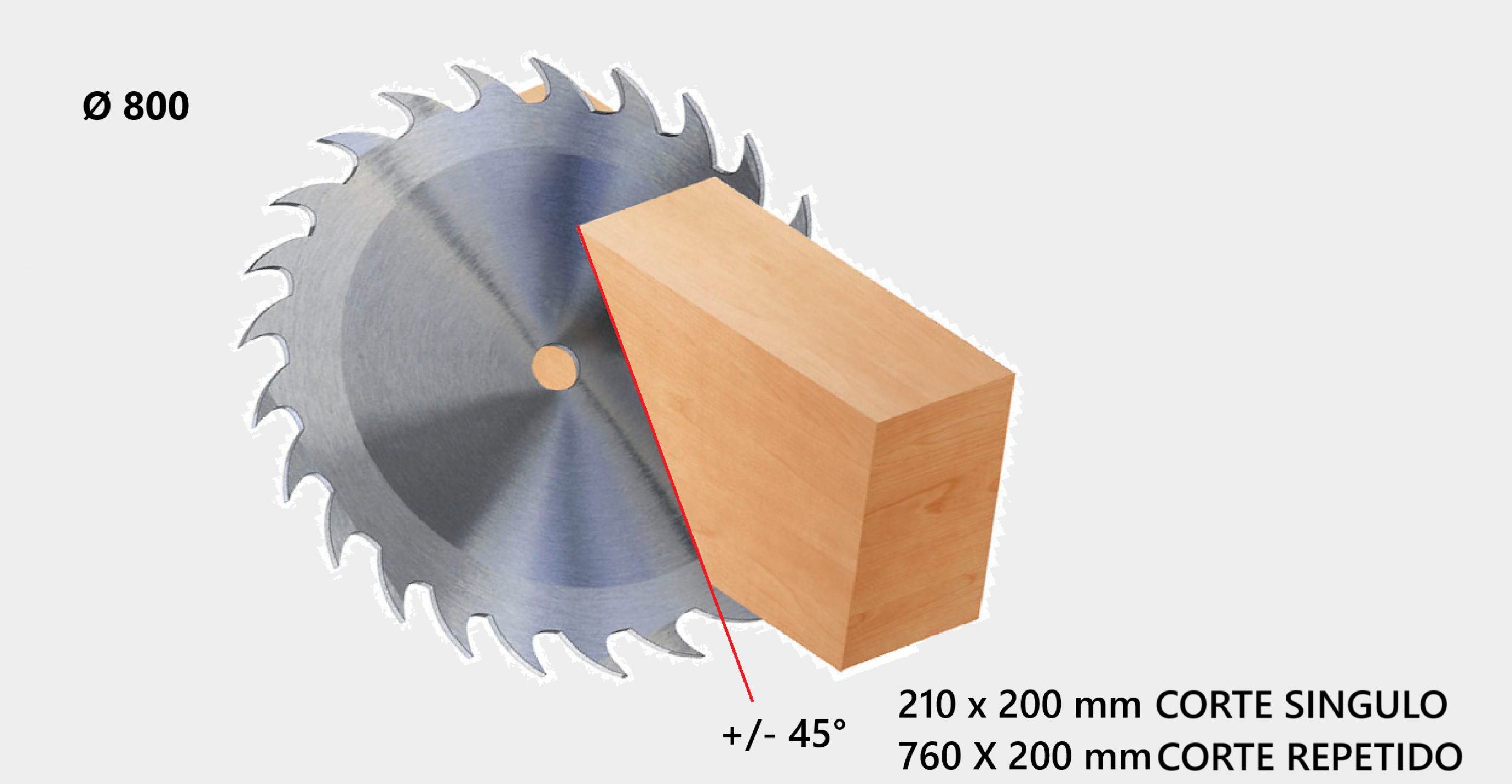

SECCION DE CORTE CON DISCO A 45°

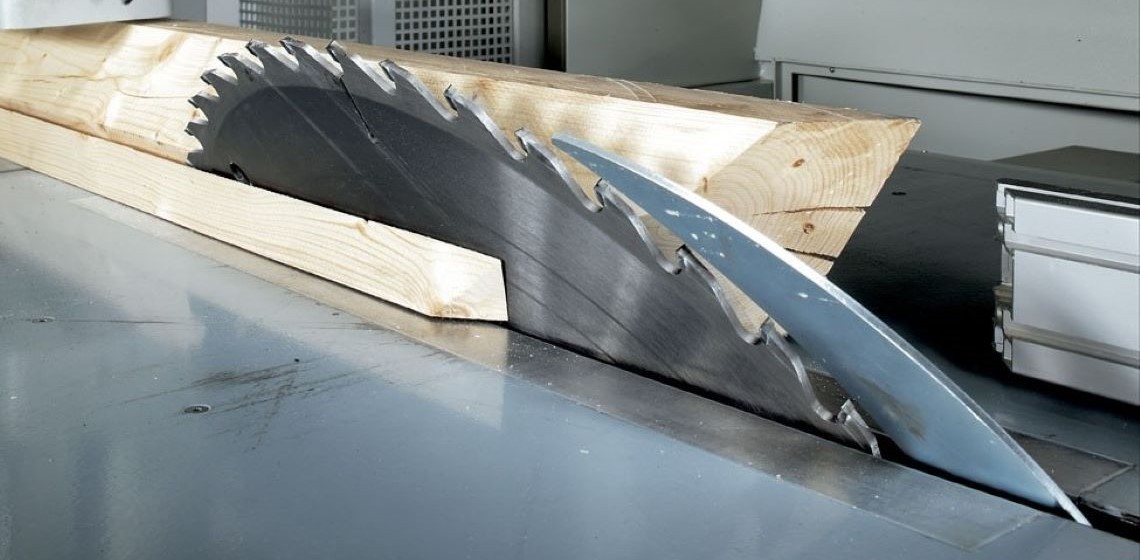

GRUPO DE CORTE

5 ejes a gestiòn electronica

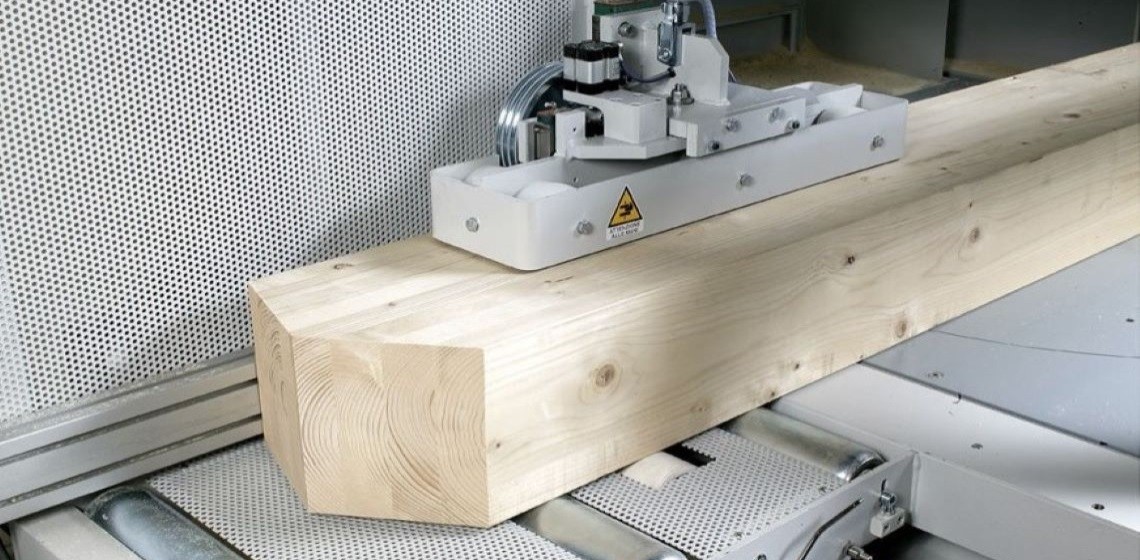

DESPLAZAMIENTO VIGA

Ruedas en goma motorizadas y prensores superiores a inclinaciòn neumatica
