MV 520

productos / CENTRO DE CORTE A CONTROL NUMERICO play video

Descripción del producto

CENTRO DE CORTE A 5 EJES
EL CORTE A UN NIVEL SUPERIOR

La MV520 es la solución óptima para los fabricantes de casas de entramado y tejados de entramado de madera.

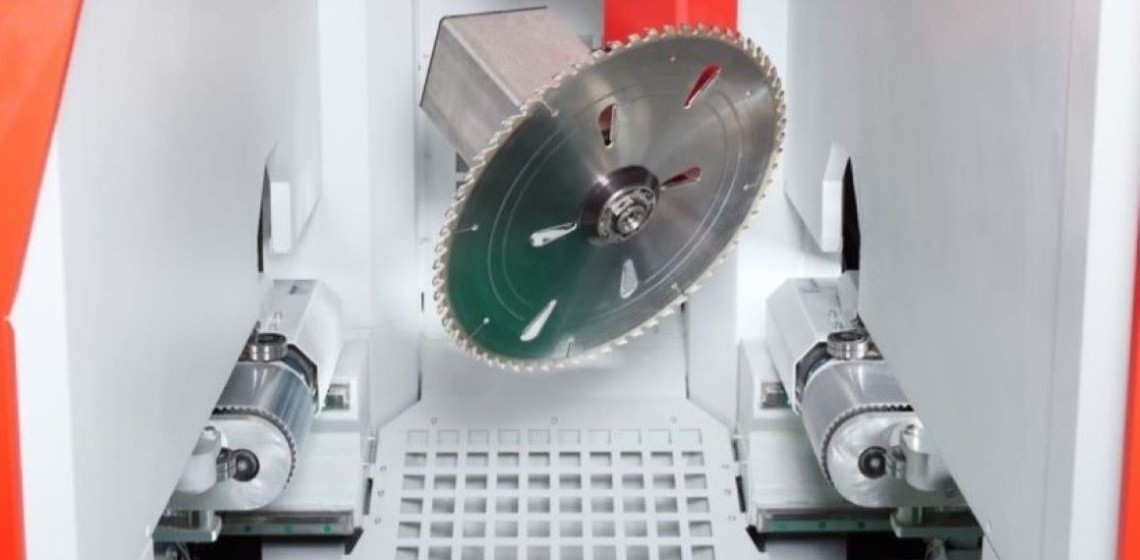

La unidad de corte controlada en 5 ejes gira 360° y se inclina +/- 90°, lo que permite realizar cortes rectos, inclinados y compuestos.
Los tableros se desplazan mediante 2 cintas móviles que, además de mover la pieza en ambas direcciones
se mueven independientemente para garantizar la máxima precisión de los cortes en las mejores condiciones de mecanizado.
Este sistema de manipulación está patentado y garantiza la máxima velocidad del ciclo de corte para maximizar la producción
y reducir los costes de mano de obra.

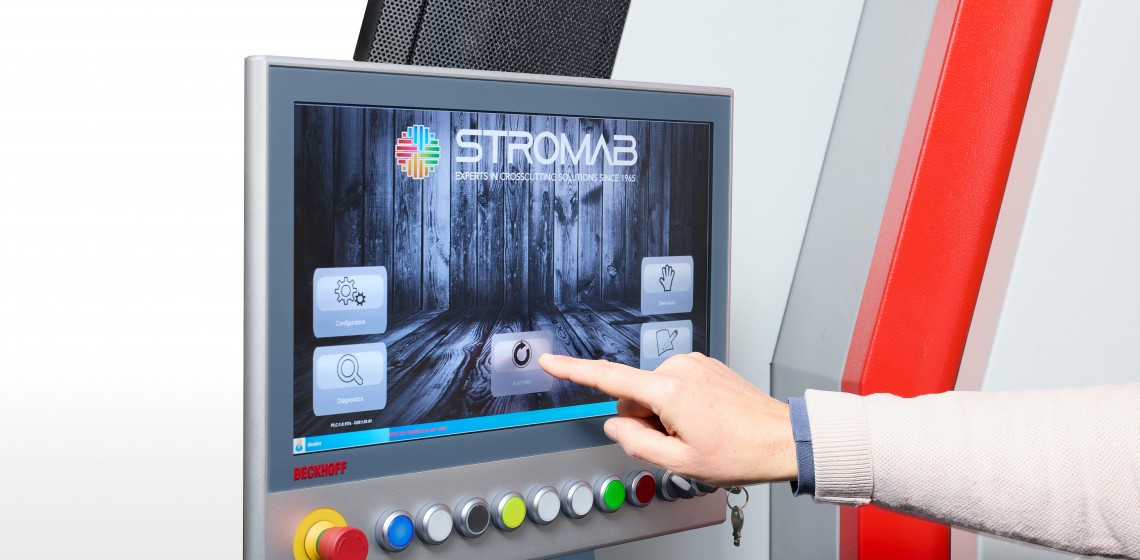

La arquitectura del software se basa en un control electrónico Beckhoff con un monitor táctil de 18,5" de alta resolución
interfaz gráfica 3D sencilla e intuitiva con sistema operativo Windows.
Gracias a la importación automática de archivos en formato BTL, la máquina puede integrarse perfectamente en la red de la empresa
y las listas de corte pueden cargarse a distancia o a través del puerto USB.
La gran flexibilidad de configuración incluye una versión con cargador manual y otra con cargador automático de las tablas.
El descargador automático, integrado de serie en la máquina, incluye una mesa de rodillos parcialmente motorizada
una barra de expulsión de longitud completa y un cargador frontal para descargar todas las piezas mecanizadas.
La MV520 procesa tableros de madera de cualquier longitud con secciones transversales desde 40x20 mm hasta 300x90 mm.
Datos técnicos arrow_drop_up
Diagrama de corte
SECCION DE CORTE MAXIMA Y MINIMA

TECNOLOGÍA DE 5 EJES CONTROLADOS

CONTROL ELECTRÓNICO BECKHOFF
