US 800

prodotti / CENTRO DI TAGLIO PER TRAVI

Descrizione prodotto

CENTRO DI TAGLIO PER TRAVI
IL TAGLIO COMPOSTO PER GRANDI SEZIONI

US800 è il centro di taglio per travi di grandi sezioni, soluzione ottimale nella carpenteria e nella costruzione di strutture in legno.

Grazie ad una tecnologia a 5 assi a gestione elettronica soddisfa ogni esigenza di taglio dritto, inclinato e composto.

Garantisce la massima velocità di lavorazione e qualità del prodotto finito, riducendo la manodopera e massimizzando la produzione.

US800 può lavorare travi di qualsiasi lunghezza con sezioni trasversali da 120x45mm fino a 290x280mm

oppure 840x250mm con spostamento laterale del piano e taglio ripetuto.

Sistema di spostamento del trave con ruote gommate motorizzate e pressori superiori ad inclinazione pneumatica.

L'architettura software si appoggia su un controllo elettronico Beckhoff con monitor touch-screen da 12” ad alta risoluzione,

interfaccia grafica 3D semplice ed intuitiva con sistema operativo Windows.

Importazione di liste di lavorazione in formato .BTL

Dati Tecnici

Diagramma di taglio

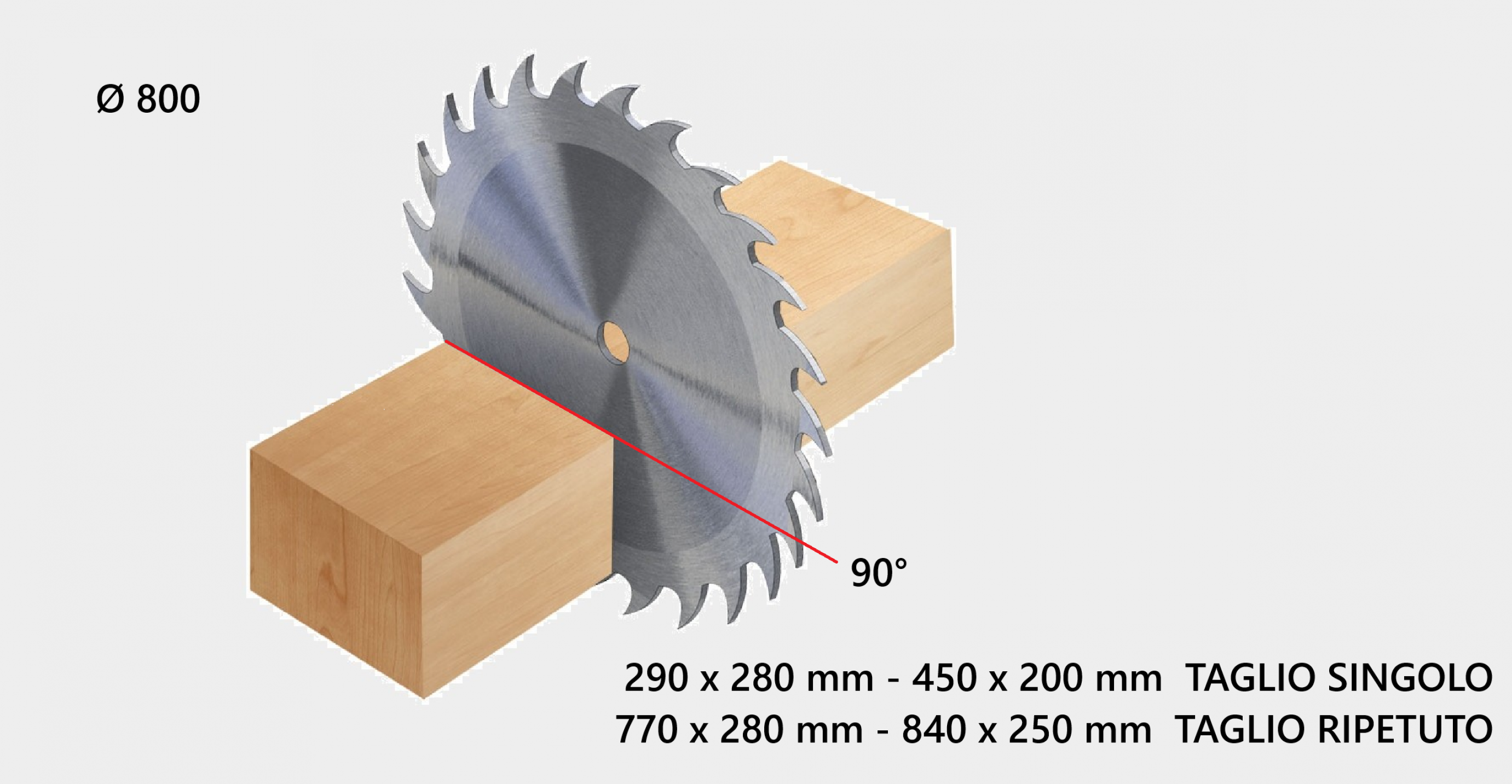

SEZIONI DI TAGLIO CON LAMA A 90°

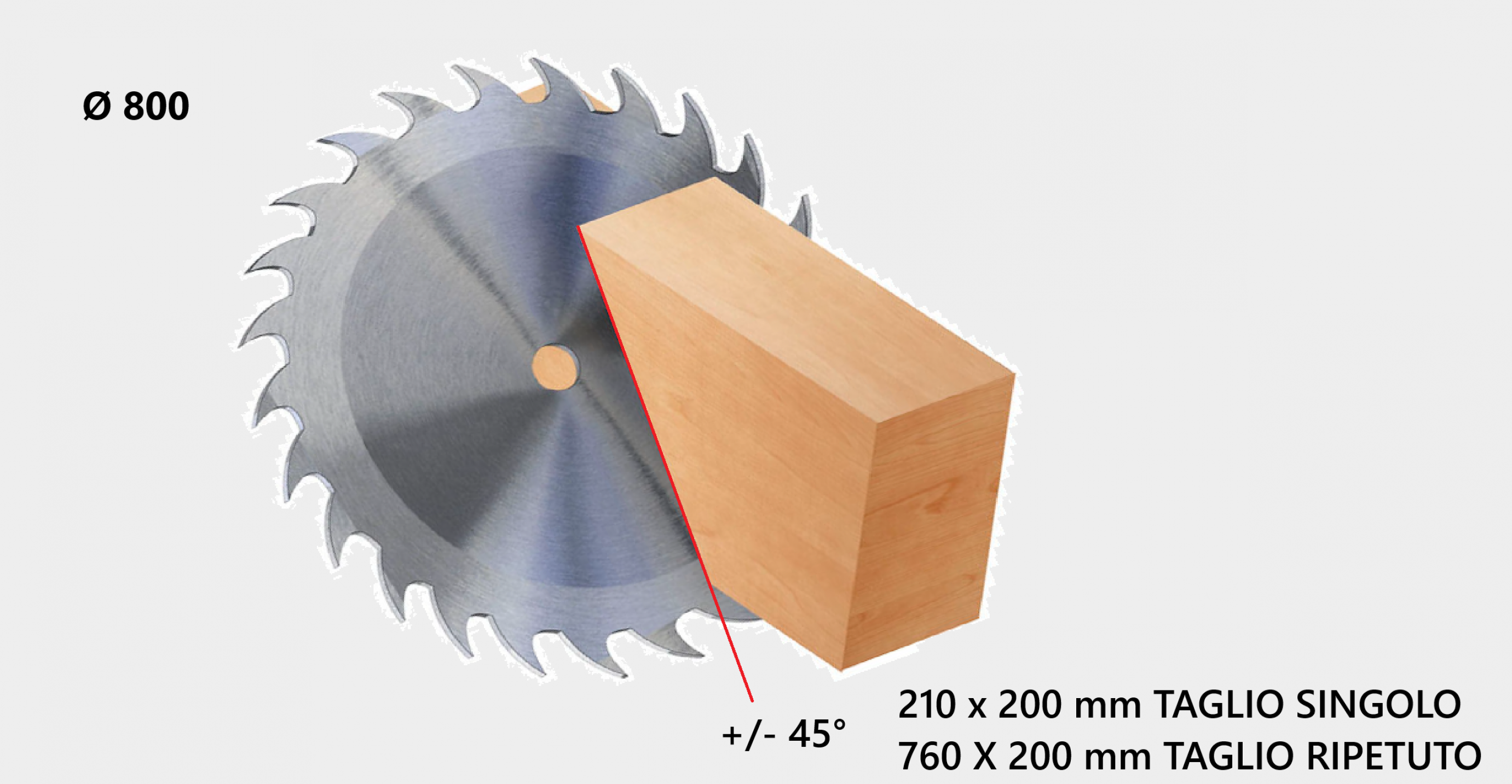

SEZIONI DI TAGLIO CON LAMA INCLINATA 45°

Caratteristiche tecniche Unità di taglio

Diametro lama

800 mm

Velocità rotazione lama

1450 rpm

Potenza motore lama

kW 15 (HP 20) con Inverter

Sezione minima di taglio

120 x 45 mm

Inclinazione lama

-45° +45°

Rotazione lama

0° - 360°

Velocità avanzamento trave su rulli

0 - 17 mt / min

Pressione massima di esercizio

6-8 bar

Bocche di aspirazione

2 x Ø150 mm

Peso netto

2960 kg

5 assi a gestione elettronica

Ruote gommate motorizzate e pressori superiori ad inclinazione pneumatica
