MV 520

prodotti / CENTRO DI TAGLIO A CONTROLLO NUMERICO play video

Descrizione prodotto

CENTRO DI TAGLIO A 5 ASSI
IL TAGLIO AD UN LIVELLO SUPERIORE

MV520 è la soluzione ottimale per i produttori di case a telaio e di tetti in legno con la tecnica del Truss.
L'unità di taglio a 5 assi controllati ruota a 360° e si inclina a +/- 90° permettendo l'esecuzione di tagli dritti, inclinati e composti.
La movimentazione delle tavole avviene tramite il supporto di 2 tappeti-morsa che oltre a spostare il pezzo nelle due direzioni
si muovono indipendentemente per garantire la massima precisione dei tagli nella migliore condizione di lavorazione.
Questo sistema di movimentazione è brevettato e assicura la massima velocità del ciclo di taglio per massimizzare la produzione
e ridurre i costi della manodopera.
L'architettura software si appoggia su un controllo elettronico Beckhoff con monitor touch-screen da 18,5” ad alta risoluzione
interfaccia grafica 3D semplice ed intuitiva con sistema operativo Windows.
Grazie all’importazione automatica di files format BTL la macchina è perfettamente integrabile alla rete aziendale
e le liste di taglio possono essere caricate da remoto o tramite porta USB.
L'alta flessibilità di configurazione prevede una versione con caricatore manuale e una versione con caricatore automatico
delle tavole. Scaricatore automatico integrato di serie in macchina, prevede una tavola a rulli parzialmente motorizzati,
una barra di espulsione a tutta lunghezza e un magazzino frontale per lo scarico di tutti i pezzi lavorati.
MV520 lavora tavole in legno di qualsiasi lunghezza con sezioni trasversali da 40x20 mm fino a 300x90 mm.



Dati Tecnici arrow_drop_up

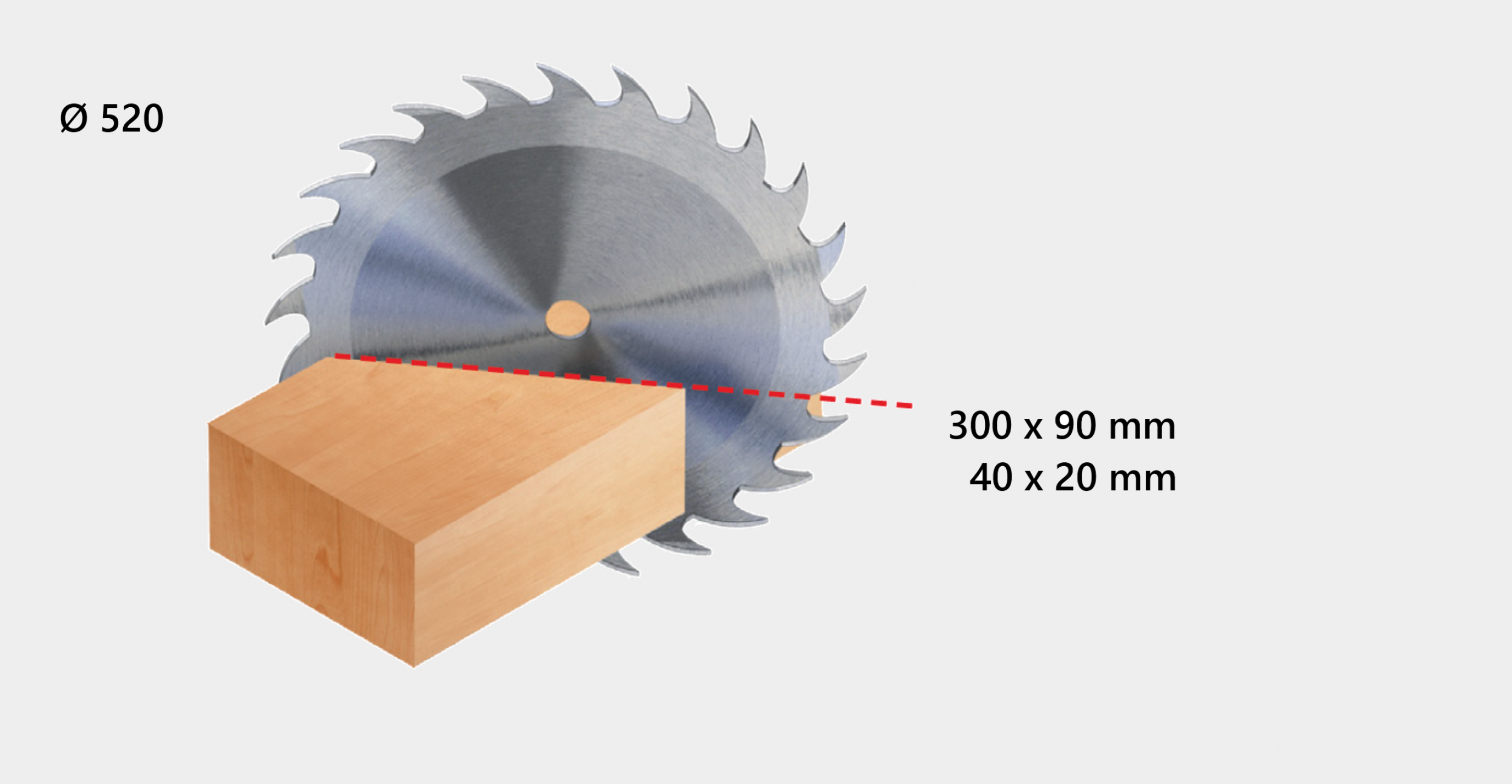

Diagramma di taglio
Caratteristiche tecniche Unità di taglio
Diametro lama
520 mm
Velocità rotazione lama
3000 rpm
Potenza motore lama
kW 3 (HP 4) with Inverter
Altezza piano di lavoro
930 mm
Lunghezza minima pezzo caricabile
1250 mm
Lunghezza massima pezzo caricabile
6500 mm
Inclinazione lama
-90° +90°
Rotazione lama
0 - 360°
Velocità massima dei nastri trasportatori (asse X)
140 mt / min
Pressione massima di esercizio
6-8 bar
Bocche di aspirazione
3 x Ø120 mm
Peso netto
2700 kg

UNITA' DI TAGLIO

5 assi a gestione elettronica

CONTROLLO ELETTRONICO BECKHOFF

Pannello di controllo touch screen 18,5” per la gestione dell’interfaccia uomo-macchina
