TR 500 F Matrix

produits / LIGNES DE TRONÇONNAGE Á COUPE DROITE play video

Description du Produit

LIGNE DE COUPE À POUSSOIR ÉLECTRONIQUE
MATRIX, UNE PHILOSOPHIE STROMAB

TR500 F Matrix est une ligne de coupe à poussoir électronique avec optimisation complète et défectuation du bois.
Solution optimale pour tous les besoins de coupe ascendante à 90°, elle peut travailler aussi bien sur des barres simples que sur des paquets.
Cette configuration spéciale intègre l'unité de fraisage à la ligne, la transformant en un véritable centre d'usinage
qui combine coupe et fraisage.
Le poussoir est réalisé avec un système d'avance à crémaillère, pignon et moteur sans balais pour garantir
un positionnement sans compromis et une précision de coupe maximale.
L'architecture logicielle s'appuie sur un programmateur électronique avec écran tactile haute résolution de 12 pouces,
une interface graphique simple et intuitive avec système d'exploitation Linux.
Les listes de coupe peuvent être créées directement sur le logiciel embarqué ou importées via une connexion
à des ports réseau Ethernet ou USB.
Le logiciel permet d'optimiser automatiquement la liste de coupe afin de réduire les déchets et d'optimiser le processus d'usinage
selon 6 critères : longueur maximale, déchet minimal, séquence, séquence de table, volume et priorité.
Une cellule photoélectrique permet la mesure automatique de la pièce à découper (fonction OPTI).
Une deuxième cellule photoélectrique détecte les marques fluorescentes pour éliminer les nœuds et les défauts (fonction OPTI PLUS).
Possibilité d'intégrer des imprimantes d'étiquettes et des imprimantes à jet d'encre à la ligne de tronçonnage.
Sur demande, il est possible d'implémenter des systèmes de chargement et de déchargement automatiques qui font office de poumon.
Des choix clairs pour des solutions complexes.
Données techniques arrow_drop_up
Diagramme de coupe

Caractéristiques techniques Unité de coupe
Diamètre de la lame
500 mm
Vitesse de rotation de la lame
3500 rpm
Puissance du moteur de la lame
kW 7,5 (HP 10)
Entraînement de la lame
Automatique à commande pneumatique
Hauteur du plan de travail
1000 mm
Inclinaison du plan de travail
8°
Section minimale de coupe
20 x 10 mm
Pression maximale de service
6-8 bar
Buses d'aspiration
3 x Ø100 mm
Poids net
1350 kg
Caractéristiques techniques Poussoir
Capacité de charge
de 2000 à 6000 mm
Vitesse maximale
90 mt/min
Vitesse maximale de positionnement
90 mt/min
Vitesse maximale de retour
90 mt/min
Précision de positionnement
+/- 0,4 mm
Poids maximal des tables
80 kg
Cycle d'exécution de la coupe
4 secondes
Caractéristiques techniques Unité de fraisage
Puissance moteur
kW 4 (HP 5,5) - kW 5,5 / kW 7,5 en option
Diamètre max de l'outil de fraisage
280 mm (trou Ø40 mm)
Largeur max de l'outil de fraisage
100 mm
Course de fraisage
400 mm
Réglage manuel de la profondeur de fraisage
de 0 à 75 mm (positionnement contrôlé en option)
Poids net
750 kg

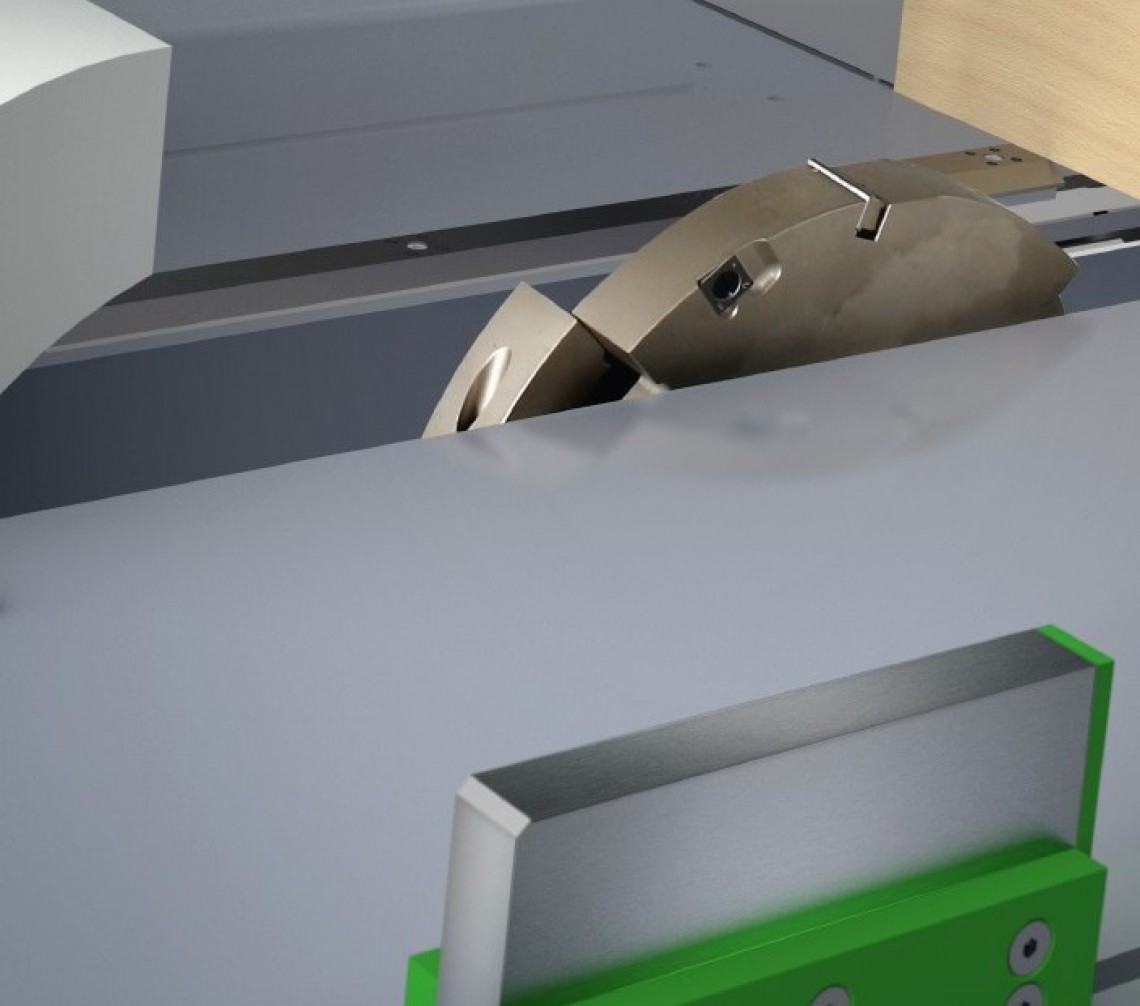

UNITÉ DE FRAISAGE

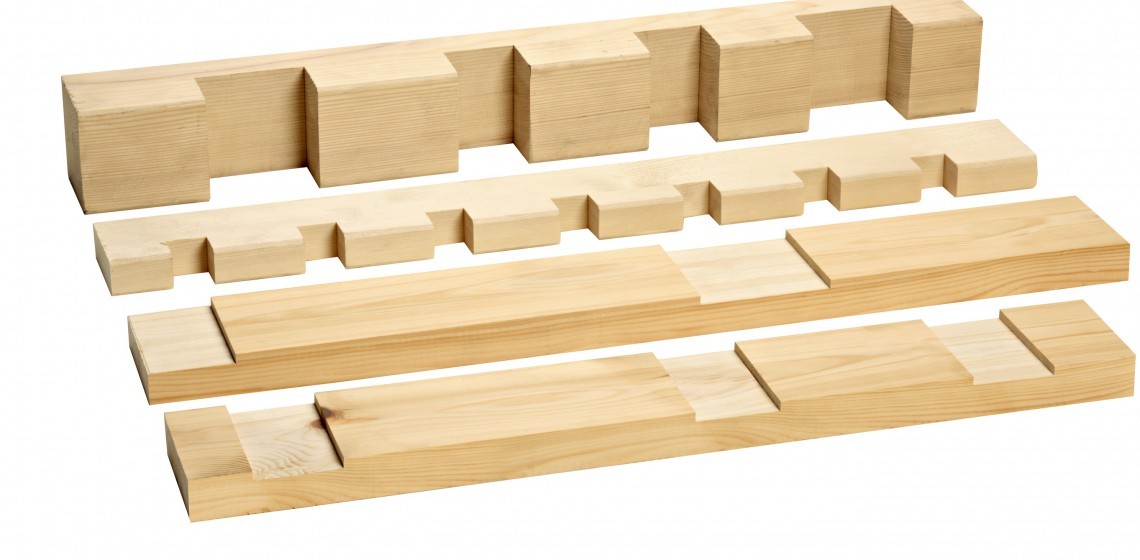

EXEMPLES D'USINAGE
