MV 520

produits / CENTRE DE COUPE A CONTROLE NUMERIQUE play video

Description du Produit

CENTRE DE DÉCOUPE 5 AXES
VOTRE CENTRE DE DÉCOUPE TRUSS

Productivité, précision, automatisation.
Le MV520 est le centre de découpe CNC conçu pour les fabricants de maisons à ossature bois et de charpentes TRUSS
qui ont besoin de rapidité, de répétabilité et d’intégration numérique.

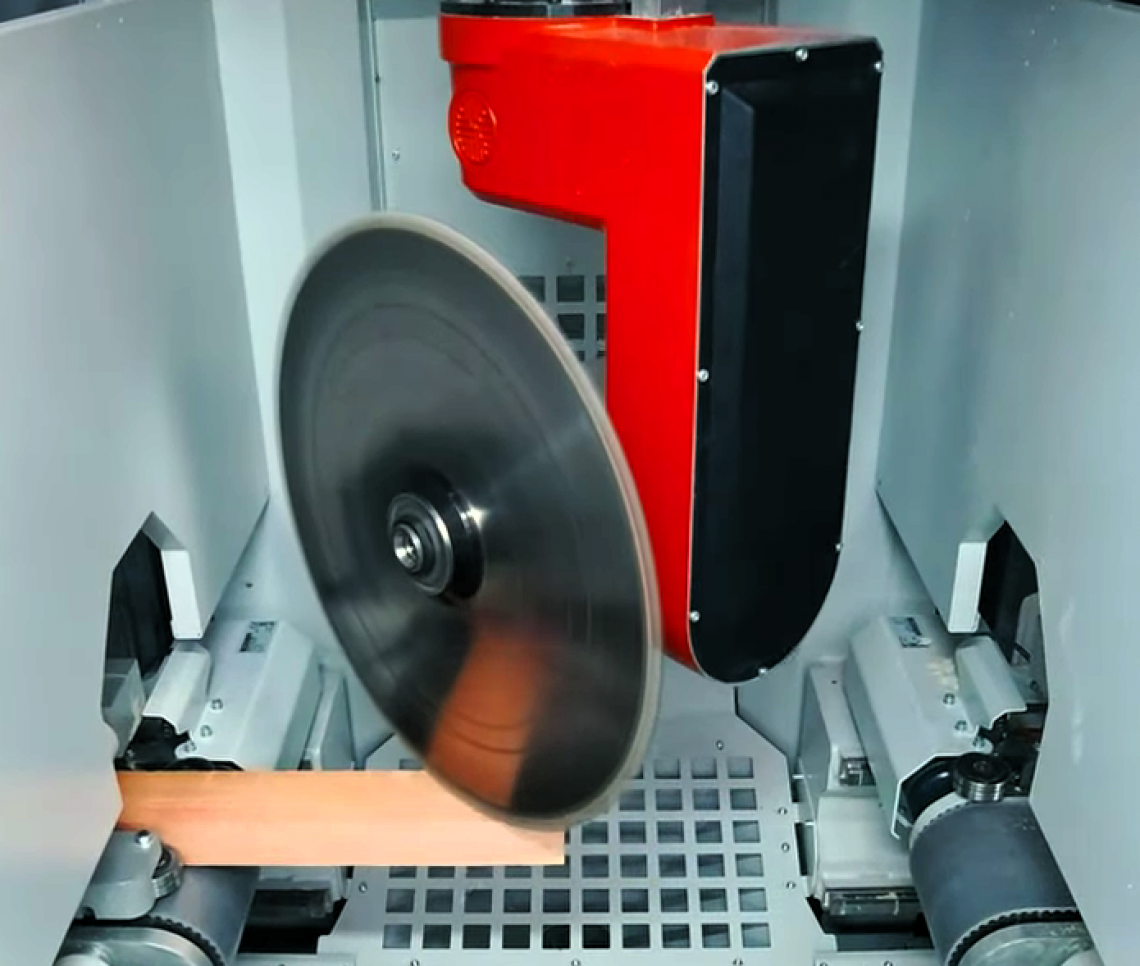

Technologie 5 axes pour les découpes complexes
L'unité de découpe pivote à 360° et s'incline à ±90°, réalisant avec facilité :
- Des découpes droites
- Des découpes inclinées
- Des découpes composées de haute précision
Parfaite pour les poutres et les éléments structurels aux géométries variables.
Système de manutention breveté pour une vitesse maximale
Le système à double tapis-étau indépendant garantit :
- Un positionnement rapide et stable de la pièce
- Une précision constante à chaque coupe
- Le cycle de travail le plus rapide de sa catégorie
- Une réduction des coûts de main-d'œuvre
Une technologie exclusive Stromab qui maximise la productivité.
Logiciel avancé, intégration totale
Basée sur un contrôleur électronique Beckhoff, la MV520 offre :
- Interface 3D intuitive sur écran tactile de 18,5 pouces
- Système d'exploitation Windows
- Importation automatique des fichiers BTL
- Intégration immédiate au réseau de l'entreprise
- Chargement des listes de coupe à distance ou via USB
Parfaite pour les flux numériques TRUSS et la production industrielle.
Configurations flexibles
La MV520 est disponible en deux versions :
- Chargeur manuel
- Chargeur automatiqueCOUPE À UN NIVEAU SUPÉRIEUR
Le déchargeur automatique est fourni de série et comprend :
- Table à rouleaux partiellement motorisée
- Barre d'éjection sur toute la longueur
- Magasin frontal pour les pièces finies
Capacités d'usinage
Usine des planches de toutes longueurs avec des sections allant de 40 × 20 mm à 300 × 90 mm.
Données techniques arrow_drop_up
Diagramme de coupe
SECTION DE COUPE MAXIMALE ET MINIMALE

Caractéristiques techniques Unité de coupe
Diamètre de la lame
520 mm
Vitesse de rotation de la lame
3000 rpm
Puissance du moteur de la lame
kW 3 (HP 4) avec Inverter
Entraînement de la lame
Automatique à commande électronique
Hauteur du plan de travail
930 mm
Section minimale de coupe
40 x 20 mm
Longueur minimale de la pièce chargeable
1250 mm
Longueur maximale de la pièce chargeable
13000 mm
Inclinaison de la lame
-90° +90°
Rotation de la lame
0 - 360°
Vitesse maximale des bandes transporteuses
140 mt / min
Pression maximale de service
6-8 bar
Buses d'aspiration
3 x Ø120 mm
Poids net
2700 kg

5 AXES CONTRÔLÉS

5 axes à commande électronique

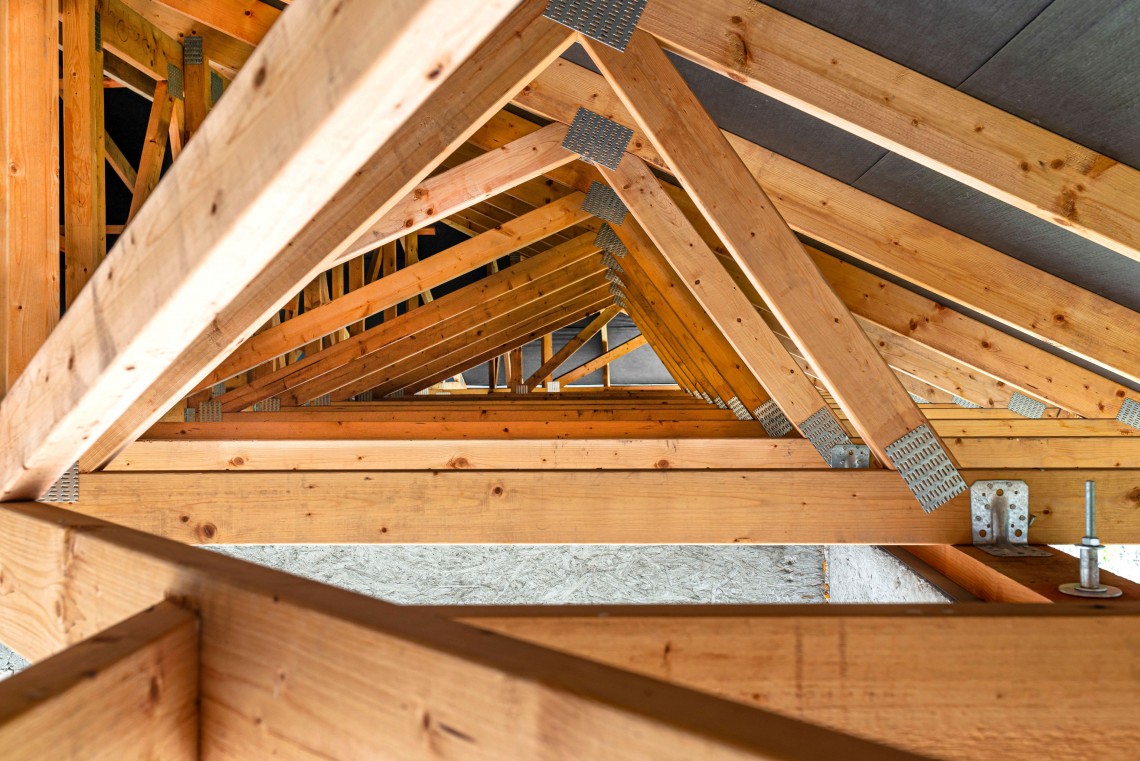

CHARPENTE ET OSSATURE BOIS
