US 30 MX

produits / SCIES RADIALES UNIVERSELLES

Description du Produit

SCIES RADIALES DE MENUISERIE
COUPE COMPOSÉE POUR LES GRANDES SECTIONS

US30 MX avec butée électronique intégrée, est conçue pour répondre aux besoins de coupe de grandes sections.
en combinaison avec l'inclinaison de la lame et la rotation du bras.
Tous les mouvements de la machine, l'inclinaison, la rotation, l'avance de la lame et la butée électronique sont contrôlés électroniquement.
Le positionnement de la butée électronique est assuré par un pignon et une crémaillère de précision, un moteur sans balais et un réducteur planétaire.
L'architecture logicielle est basée sur une commande électronique Beckhoff avec écran tactile et une interface graphique simple et intuitive.
un système d'exploitation simple et intuitif basé sur Windows. Les listes de coupe peuvent être importées directement au format .BTL
par le biais d'une connexion aux ports réseau Ethernet ou USB, ou créées directement sur le logiciel embarqué de la machine.
L'optimisation de l'usinage est effectuée par la commande de la machine afin de réduire les déchets et d'optimiser les processus d'usinage.
Processus simple et intuitif avec la possibilité d'intégrer des imprimantes d'étiquettes.

Données techniques

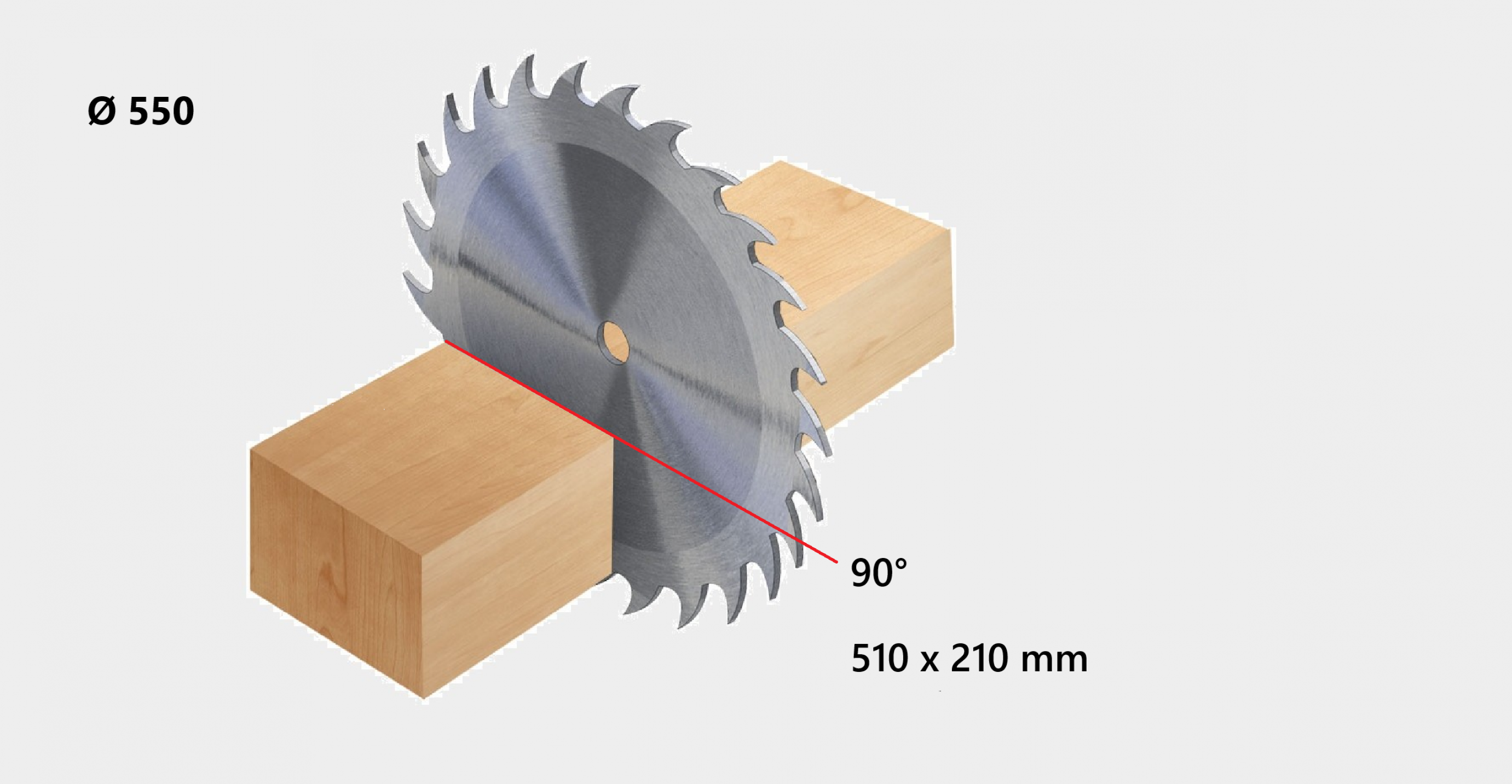

Diagramme de coupe

Caractéristiques techniques Unité de coupe

Diamètre de la lame

550 mm

Vitesse de rotation de la lame

2800 rpm

Puissance du moteur de la lame

5,5 kW (7,5 HP)

Vitesse de coupe

jusqu'à 22 mt/min

Hauteur du plan de travail

900 mm

Avance de la lame

Semi-automatique (commande bi-manuelle)

Inclinaison de la lame

-60° +30°

Rotation de la lame

-60° +60°

Capacité utile de la butée électronique

de 3000 à 14000 mm

Pression maximale de service

6-8 bar

Buses d'aspiration

3 x Ø120 mm

Poids net

1300 kg

UNITÉ DE COUPE

Rotation et inclinaison du bras pour une coupe composée

COUPE COMPOSÉE
