US 800

produits / CENTRE DE COUPE POUR POUTRES

Description du Produit

CENTRE DE COUPE POUR POUTRES
LA COUPE COMPOSÉE POUR LES GRANDES SECTIONS

US800 est le centre de coupe pour poutres de grandes sections, solution optimale dans la charpenterie et la construction de structures en bois.
Grâce à une technologie à 5 axes à gestion électronique, il répond à tous les besoins de coupe droite, inclinée et composée.
Il garantit une vitesse d'usinage maximale et une qualité optimale du produit fini, tout en réduisant la main-d'œuvre et en maximisant la production.
L'US800 peut usiner des poutres de toute longueur avec des sections transversales de 120x45 mm à 290x280 mm
ou 840x250 mm avec déplacement latéral du plan et coupe répétée.
Système de déplacement de la poutre avec roues caoutchoutées motorisées et presseurs supérieurs à inclinaison pneumatique.
L'architecture logicielle s'appuie sur une commande électronique Beckhoff avec écran tactile haute résolution de 12 pouces,
interface graphique 3D simple et intuitive avec système d'exploitation Windows.
Importation de listes d'usinage au format .BTL.

Données techniques

Diagramme de coupe

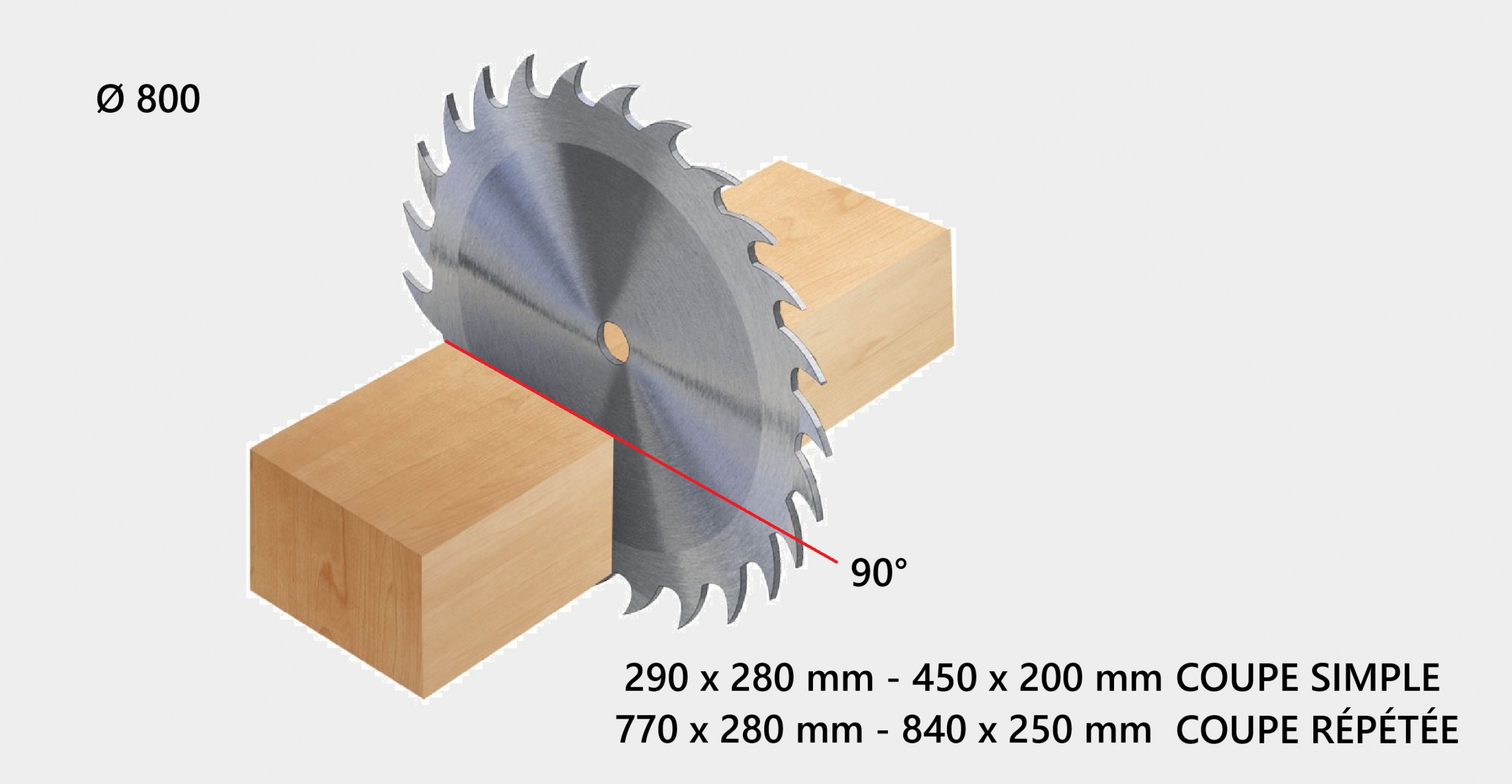

SECTION DE COUPE AVEC LAME À 90°

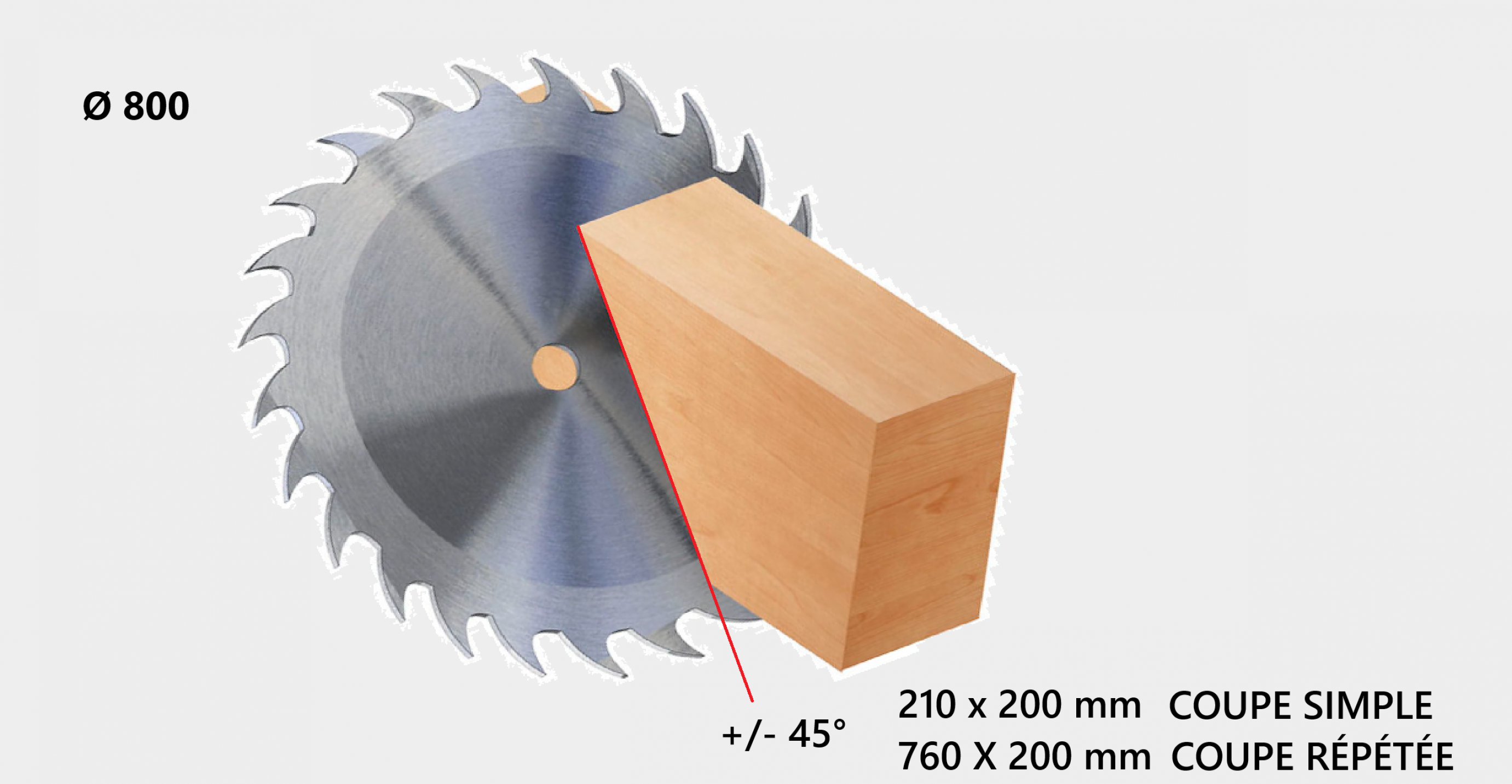

SECTION DE COUPE AVEC LAME INCLINÉE À 45°

Caractéristiques techniques Unité de coupe

Diamètre de la lame

800 mm

Vitesse de rotation de la lame

1450 rpm

Puissance du moteur de la lame

kW 15 (HP 20) avec Inverter

Entraînement de la lame

Automatique à commande électronique

Hauteur du plan de travail

1000 mm

Section minimale de coupe

120 x 45 mm

Inclinaison de la lame

-45° +45°

Rotation de la lame

0° - 360°

Vitesse d'avance de la poutre sur rouleaux

0 - 17 mt / min

Charge de matériau

latéral gauche/droit

Pression maximale de service

6-8 bar

Buses d'aspiration

2 x Ø150 mm

Poids net

2960 kg

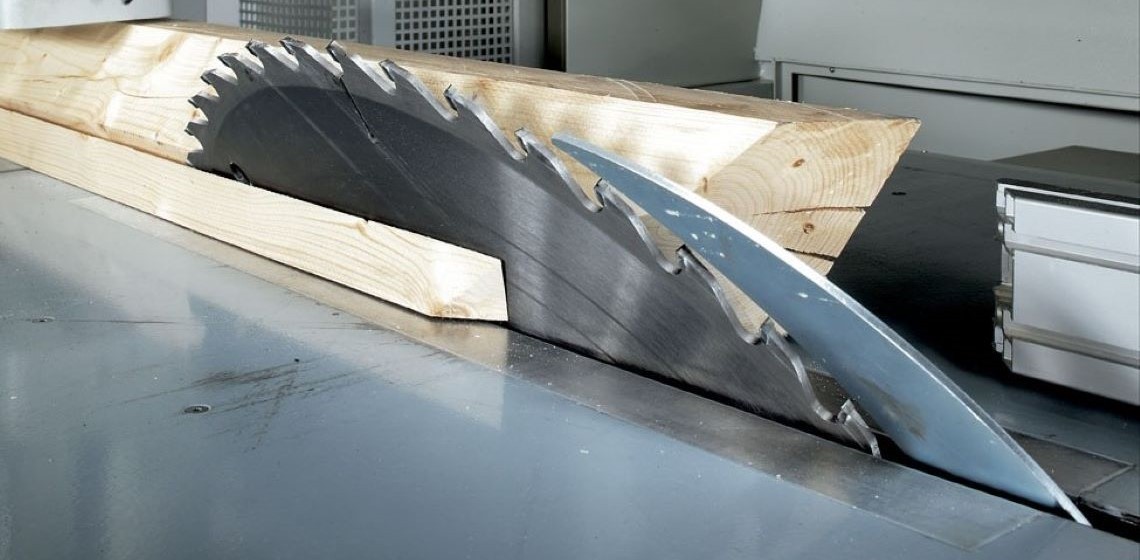

GROUPE DE COUPE

5 axes à commande électronique

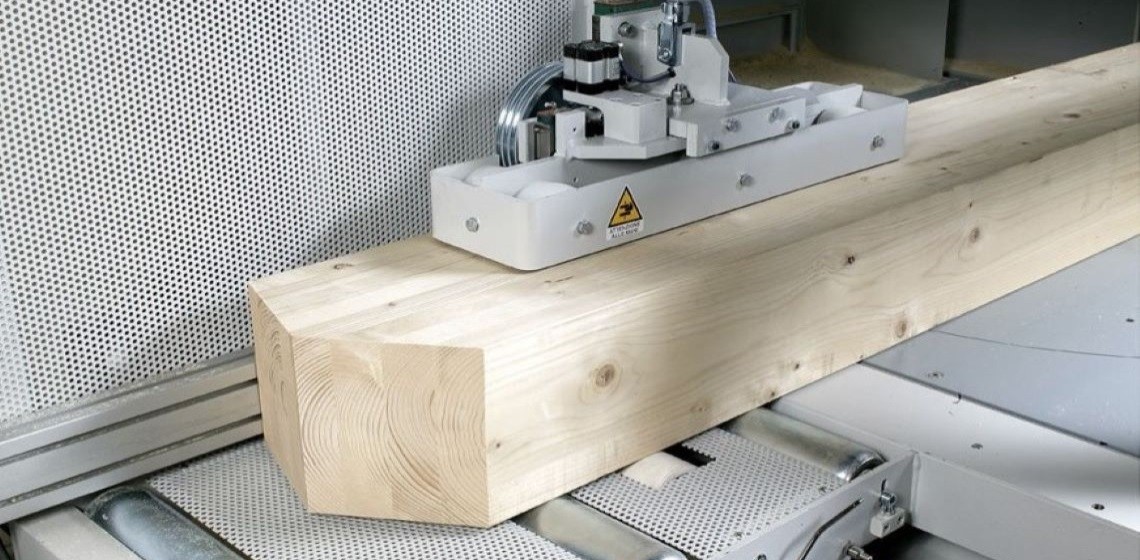

GROUPE DE TRACTION DES POUTRES

Roues motorisées caoutchoutées et presseurs supérieurs à inclinaison pneumatique
