MV 520

produits / CENTRE DE COUPE A CONTROLE NUMERIQUE play video

Description du Produit

CENTRE DE DÉCOUPE 5 AXES
LA COUPE À UN NIVEAU SUPÉRIEUR

Le MV520 est la solution optimale pour les fabricants de maisons à ossature et de toits en bois.

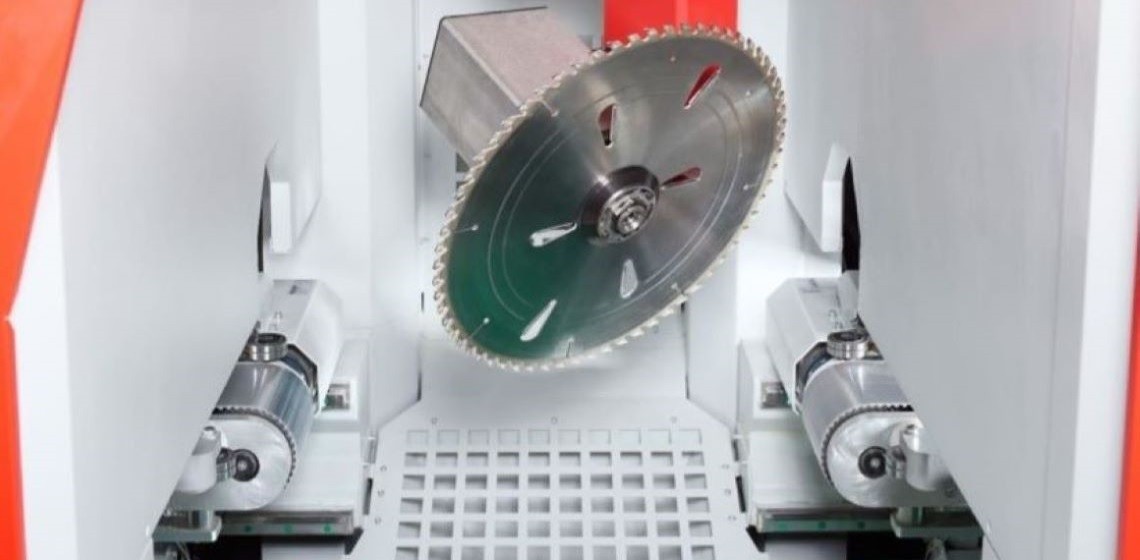

L'unité de coupe contrôlée sur 5 axes tourne à 360° et s'incline de +/- 90°, ce qui permet de réaliser des coupes droites, inclinées et composées.
Les planches sont déplacées au moyen de 2 tapis mobiles qui, en plus de déplacer la pièce dans les deux sens, se déplacent
indépendamment pour garantir une précision maximale des coupes.
se déplacent indépendamment pour garantir une précision maximale des coupes dans les meilleures conditions d'usinage.
Ce système de manutention est breveté et assure une vitesse maximale du cycle de coupe pour maximiser la production
et réduire les coûts de main-d'œuvre.
L'architecture logicielle est basée sur une commande électronique Beckhoff avec un écran tactile haute résolution de 18,5 pouces
interface graphique 3D simple et intuitive avec système d'exploitation Windows.
Grâce à l'importation automatique des fichiers au format BTL, la machine s'intègre parfaitement dans le réseau de l'entreprise.
et les listes de coupe peuvent être téléchargées à distance ou via le port USB.
La grande flexibilité de configuration comprend une version avec chargeur manuel et une version avec chargeur automatique des planches.
Le déchargeur automatique, intégré en standard dans la machine, comprend une table à rouleaux partiellement motorisée,
une barre d'éjection sur toute la longueur et un magasin frontal pour le déchargement de toutes les pièces usinées.
La MV520 traite des planches de bois de toutes longueurs et de sections allant de 40x20 mm à 300x90 mm.
Données techniques arrow_drop_up

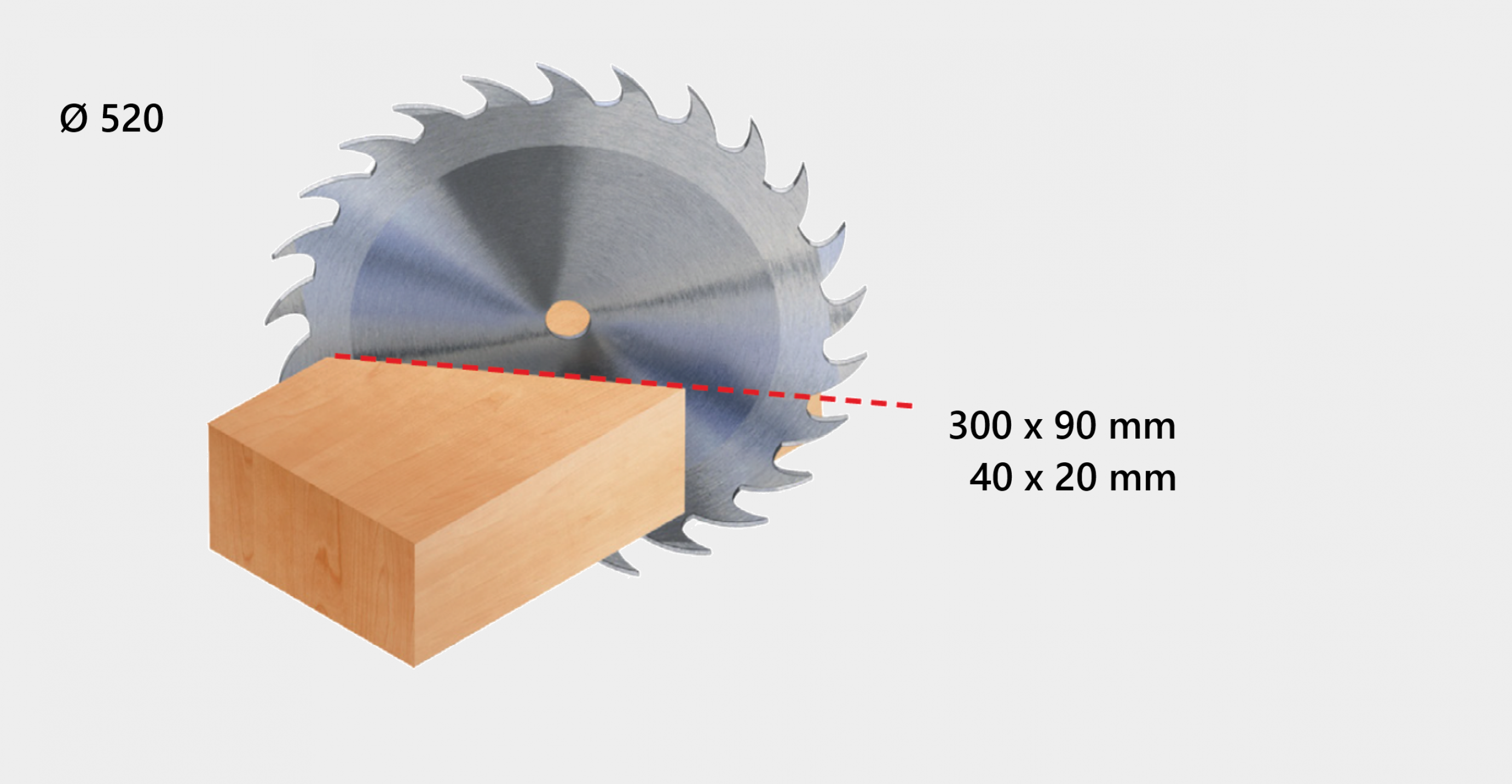

Diagramme de coupe
SECTION DE COUPE MAXIMALE ET MINIMALE

Caractéristiques techniques Unité de coupe
Diamètre de la lame
520 mm
Vitesse de rotation de la lame
3000 rpm
Puissance du moteur de la lame
kW 3 (HP 4) avec Inverter
Entraînement de la lame
Automatique à commande électronique
Hauteur du plan de travail
930 mm
Longueur minimale de la pièce chargeable
1250 mm
Longueur maximale de la pièce chargeable
6500 mm
Inclinaison de la lame
-90° +90°
Rotation de la lame
0 - 360°
Vitesse maximale des bandes transporteuses
140 mt / min
Pression maximale de service
6-8 bar
Buses d'aspiration
3 x Ø120 mm
Poids net
2700 kg

5 AXES CONTRÔLÉS

5 axes à commande électronique

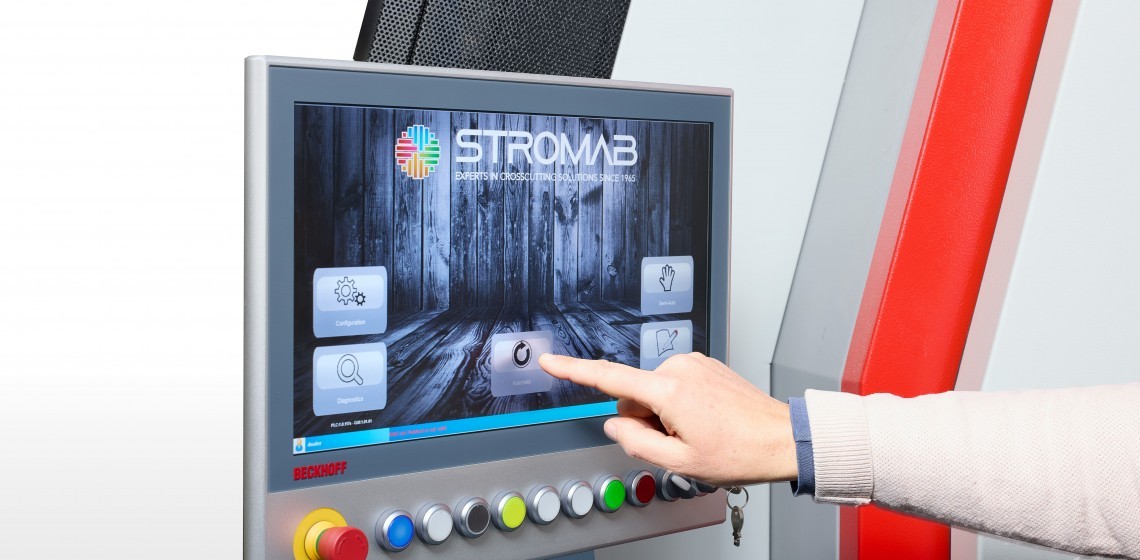

CONTRÔLE ÉLECTRONIQUE BECKHOFF

Panneau de commande à écran tactile de 18,5 pouces pour la gestion de l'interface homme-machine
