MV 520

Produkte / NUMERISCH GESTEUERTES SCHNEIDZENTRUM

Produktbeschreibung

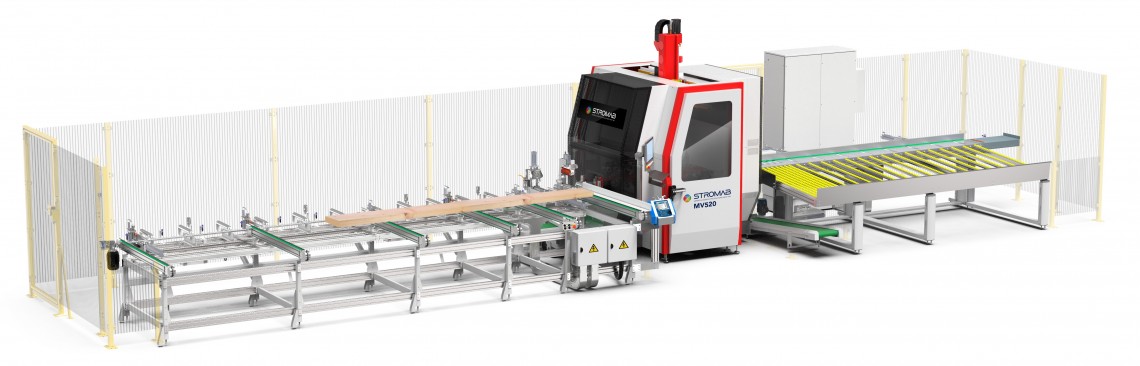

5-ACHSEN-SCHNEIDZENTRUM
SCHNEIDEN AUF HÖHEREM NIVEAU

Die MV520 ist die optimale Lösung für Hersteller von Fachwerkhäusern und Holzbalkendächern.

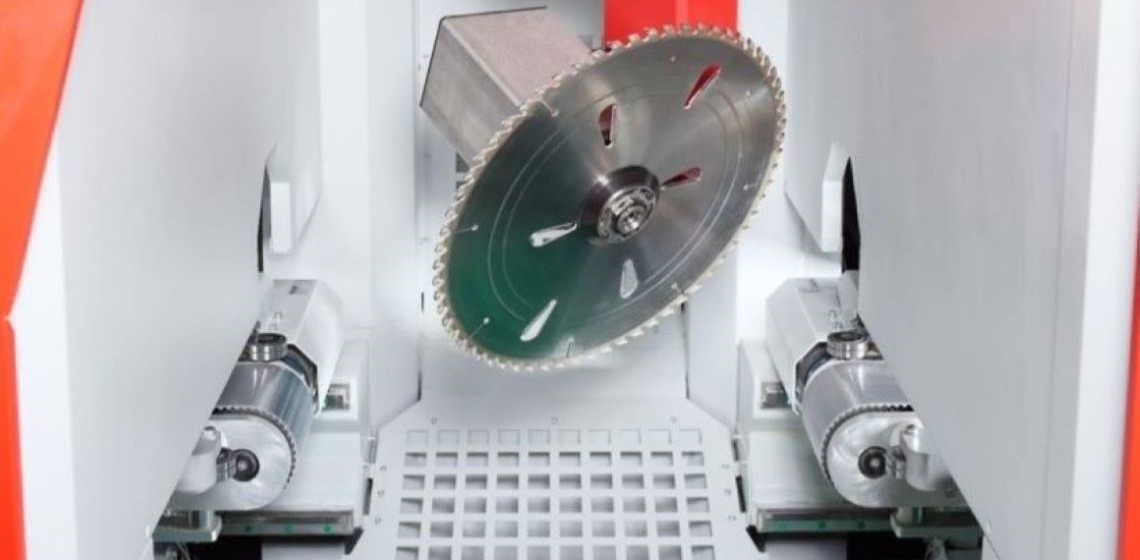

Das gesteuerte 5-Achsen-Schneidwerk ist um 360° drehbar und um +/- 90° schwenkbar und ermöglicht gerade, schräge und zusammengesetzte Schnitte.
Die Bretter werden mit Hilfe von 2 beweglichen Teppichen bewegt, die sich zusätzlich zur Bewegung des Werkstücks in beide

Richtungen unabhängig voneinander bewegen, um eine maximale Präzision der Schnitte unter den besten Bearbeitungsbedingungen zu gewährleisten.
Dieses patentierte Handhabungssystem gewährleistet eine maximale Geschwindigkeit des Schneidzyklus, um die Produktion

zu maximieren und die Arbeitskosten zu senken.

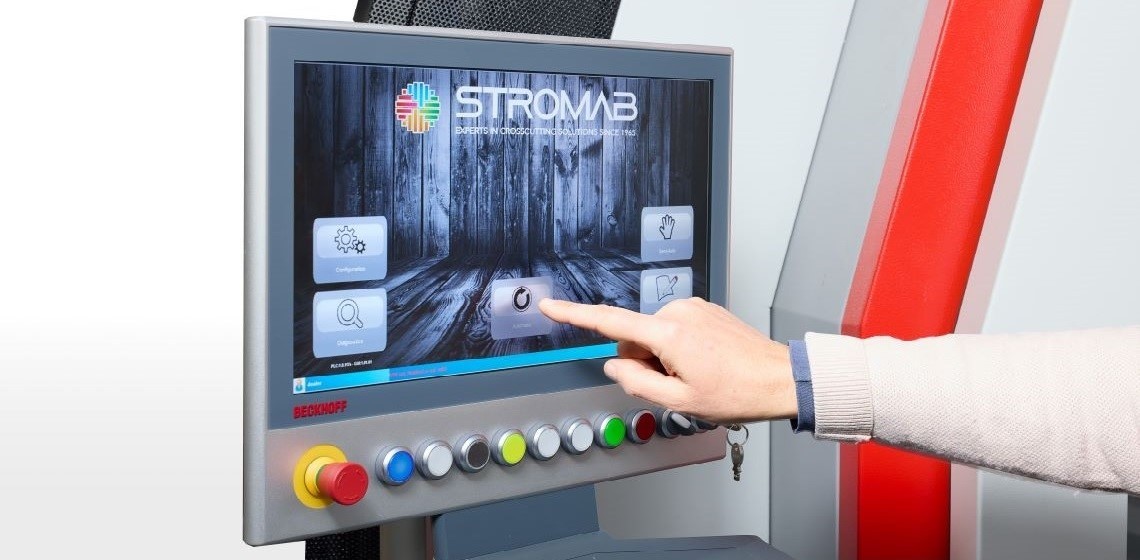

Die Software-Architektur basiert auf einer elektronischen Beckhoff-Steuerung mit einem hochauflösenden 18,5"-Touchscreen-Monitor
einfache und intuitive 3D-Grafikschnittstelle mit Windows-Betriebssystem.
Dank des automatischen Imports von Dateien im BTL-Format kann die Maschine perfekt in das Firmennetzwerk integriert werden
und Zuschnittlisten können aus der Ferne oder über den USB-Anschluss hochgeladen werden.
Die hohe Flexibilität der Konfiguration umfasst eine Version mit manuellem Lader und eine Version mit automatischem Lader
der Platten. Der automatische Entlader ist serienmäßig in die Maschine integriert und verfügt über einen teilmotorisierten Rollentisch,
eine Auswurfstange über die gesamte Länge und ein Frontmagazin zum Entladen aller bearbeiteten Teile.
Die MV520 bearbeitet Holzplatten beliebiger Länge mit Querschnitten von 40x20 mm bis 300x90 mm.

Technische daten
Durchmesser der Klinge 520 mm	Durchmesser der Klinge 3000 rpm
Durchmesser der Klinge kW 3 (HP 4) mit Inverter	Maximaler Schnittbereich 300 mm (B) a 90 mm (H)
Maximale Bandgeschwindigkeit (X-Achse) 140 mt/min	Beladbare Balkenlänge von 1250 mm bis 6500 mm
Beladbare Balkenlänge 930 mm	Maximaler Betriebsdruck 6-8 bar
Ansaugöffnungen 3 x Ø120 mm	Nettogewicht 2700 kg

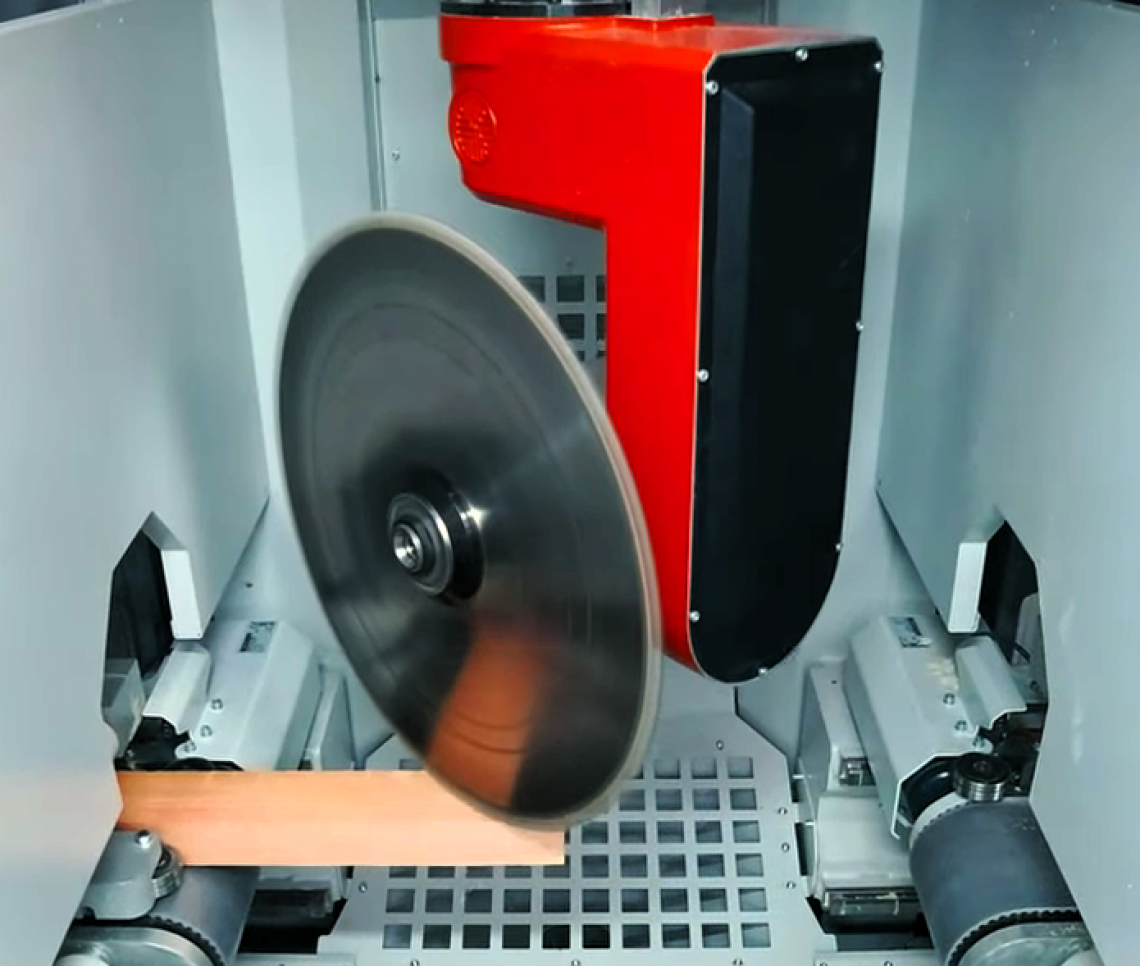

SCHNEIDEINHEIT

5 elektronisch gesteuerte Achsen

FACHWERKBAUWEISE

Anwendungen für dieses Produkt

Entdecken Sie die Anwendungen für dieses Produkt

Dächer, Wände und Holzkonstruktionen
