CT 600 MX

Produkte / KAPPANLAGEN MIT DREHBARER ARBEITSFLÄCHE

Produktbeschreibung

OPTIMIERUNGSKAPPANLAGE FÜR WINKELSCHNITTE
OPTIMIERTES SCHNEIDEN

CT600 MX ist eine elektronische Abstechlinie mit Schieber, die eine vollständige Optimierung und Ablenkung des Holzes ermöglicht.
Dank ihres Drehtisches ist sie die optimale Lösung für alle geraden (90°) und winkligen (+/- 70°) Schnittanforderungen
sowohl für Einzelstab- als auch für Paketsägearbeiten.

Das Neue Drücker Vorschubprofil gleitet auf einer Linearführung und Kugellagern.

Vorschubsystem mit Zahnstange und bürstenlosem Motor für höchste Schnittpräzision.

Schubkraft einer Platte oder eines Materialstapels bis zu 250 kg.
Die Kombination aus dem oberen vertikalen Drücker und den beiden frontalen Abziehern ermöglicht einen perfekten Halt
während des Fräsvorgangs.
Die Software-Architektur stützt sich auf eine elektronische Beckhoff-Steuerung mit einem hochauflösenden 12"-Touchscreen-Monitor,
einfache und intuitive 3D-Grafikschnittstelle mit Windows-Betriebssystem.
Schneidlisten können direkt in der On-Board-Software erstellt oder über eine Verbindung zu Ethernet- oder USB-Netzwerkanschluss

importiert werden.
Die Software ermöglicht eine automatische Optimierung der Zuschnittliste, um den Ausschuss zu reduzieren und den Bearbeitungsprozess

zu optimieren nach 4 Kriterien: maximale Länge, minimaler Abfall, Reihenfolge und Priorität.
Eine Fotozelle ermöglicht die automatische Vermessung des zu schneidenden Werkstücks (OPTI Funktion).
Eine zweite Fotozelle erkennt fluoreszierende Markierungen zur Beseitigung von Knoten und Fehlern (OPTI PLUS Funktion).
Es besteht die Möglichkeit, Etiketten- und Tintenstrahldrucker in die Schneidelinie zu integrieren.
Automatische Be- und Entladesysteme können auf Anfrage implementiert werden.
Alles in allem ist es die perfekte Maschine für die anspruchsvollsten Kunden, flexibel, aber mit hoher Produktionskapazität.
Sie ist der Maßstab für Hersteller von Spezialverpackungen, Holzböden, Holzhäusern (Fachwerk und Rahmenwände)
Konstruktionsschalungen und Innen- und Außenausstattungen.

Technische Daten Kappsägen
Durchmesser der Klinge 600 mm	Drehgeschwindigkeit 2600 rpm
Motorleistung kW 7,5 (HP 10)	Automatische Tischdrehung -70° 0° +70°
Höhe des Arbeitstisches 1000 mm	Neigung des Arbeitstisches 8°
Min Schnittquerschnitt 30 (L) x 10 (H) mm	Max Schnittkapazität bei 0° (gerader Schnitt) 410 mm (L) a 40 mm (H) - 215 mm (L) a 200 mm (H)
Max Schnittkapazität bei 45° (Schrägschnitt) 285 mm (L) a 40 mm (H) - 150 mm (L) a 200 mm (H)	Max Schnittleistung bei 70° (Schrägschnitt) 80 mm (L) a 40 mm (H) - 40 mm (L) a 200 mm (H)
Maximaler Betriebsdruck 6 bar	Ansaugstutzen 3 x Ø100 mm - 1 x Ø120 mm
Nettogewicht 1200 kg

Technische Daten Drücker
Ladekapazität von 3000 bis 14000 mm	Max Schubgeschwindigkeit 120 mt / min
Max Positioniergeschwindigkeit 120 mt / min	Max Rücklaufgeschwindigkeit 120 mt / min
Genauigkeit der Positionierung +/- 0,4 mm	Max Tischgewicht 250 kg
Zyklus der Schnittausführung 4 sek

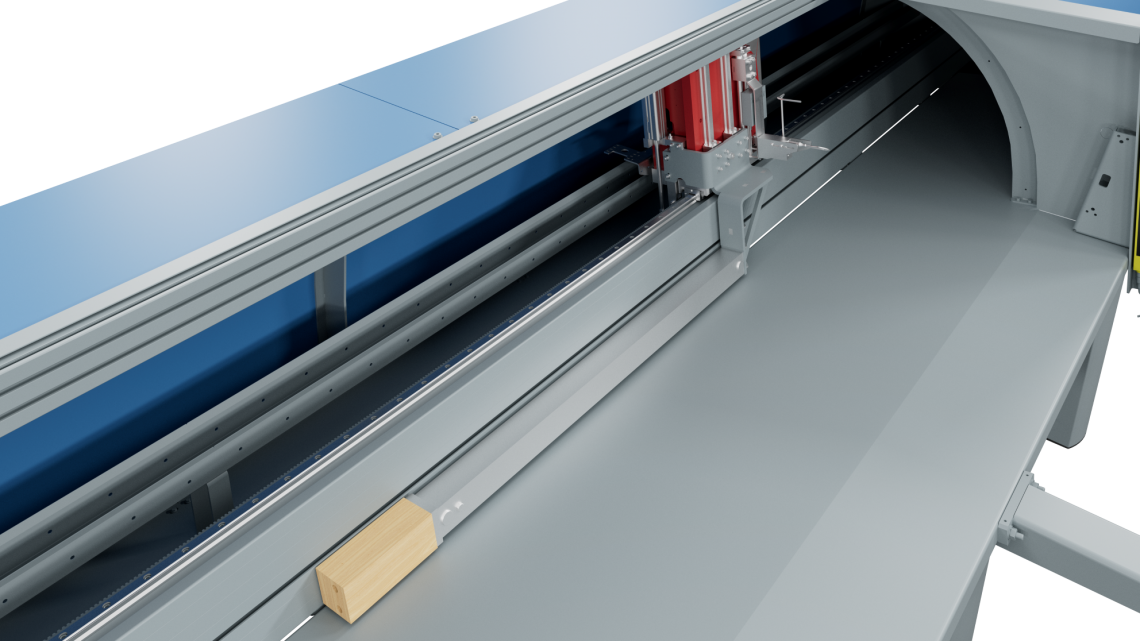

ELEKTRONISCHER DRÜCKER

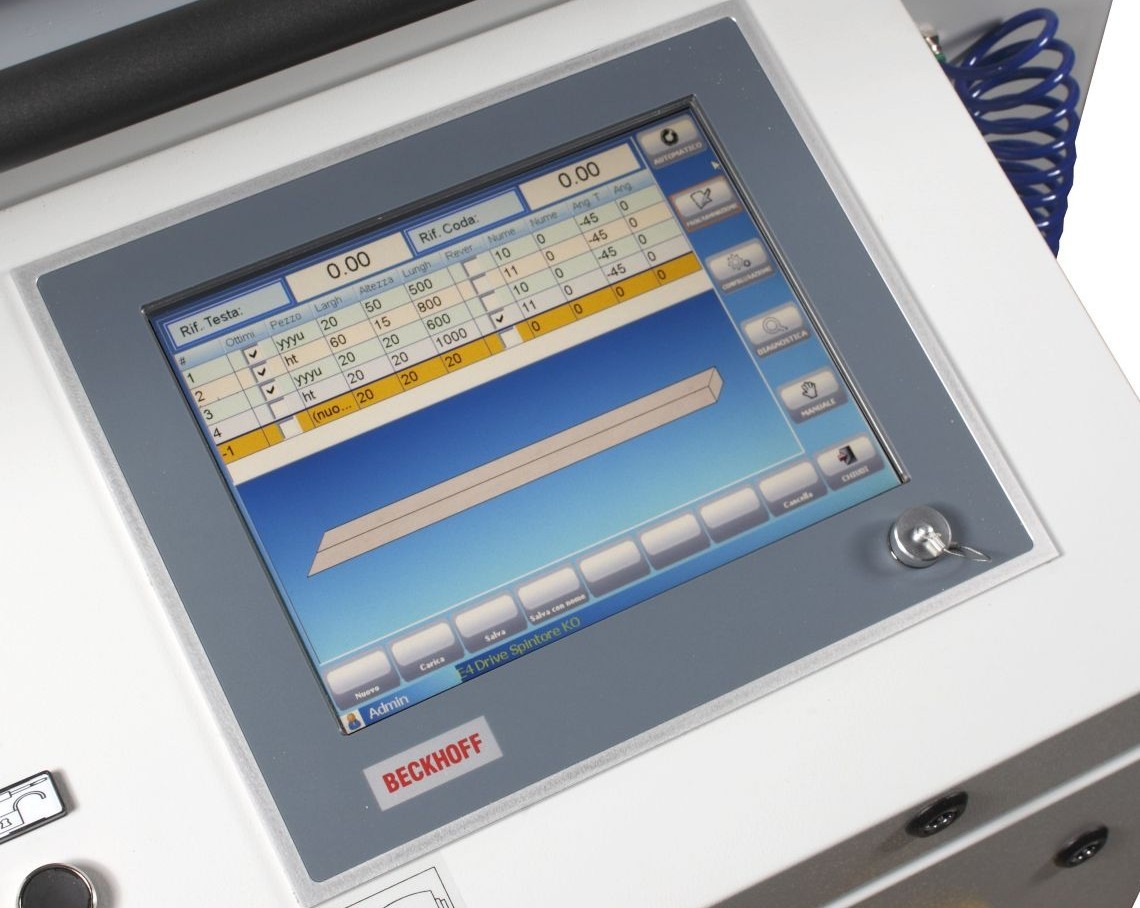

BECKHOFF ELEKTRONISCHE STEUERUNG
